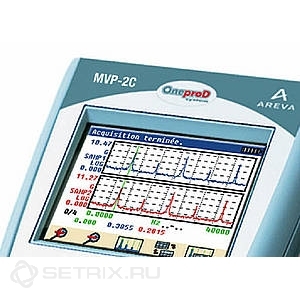

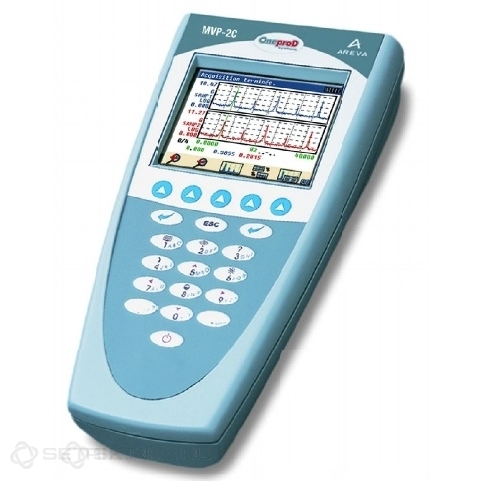

Виброанализатор OneproD MOVIPACK MVP-2C
Снят с производства, смотрите новую модель следующего поколения OneproD Falcon.
OneproD MOVIPACK MVP-2C новая версия виброанализатора с цветным экраном и улучшенным пользовательским интерфейсом. Все, что вам нужно для обслуживания, контроля и оптимизации параметров производственного оборудования сосредоточено в одном из самых лучших в мире переносных приборов: два синхронных измерительных канала, один входной канал триггера, встроенные датчики лазерного типа для измерения скорости вращения и температуры, электронное устройство "eTag" для автоматической идентификации точек измерения, память на 512 Мб (энергонезависимая). Виброанализатор MOVIPACK MVP-2C предоставляет различные возможности для измерений от простого контроля общих уровней до самого разнообразного диагностического анализа с помощью модулей: сборщика данных, балансировки, двухканального анализатора, порядкового анализа, цифрового магнитофона и других функций.
Также при модернизации виброанализатора особое внимание было уделено уменьшению времени сбора и обмена данных. С обновленными USB портом и функцией flash acquisition MOVIPACK MVP-2C является одним из самых быстрых приборов в мире.
MOVIPACK MVP-2C содержит все необходимое для проведения измерений в промышленности:
- Большой высококонтрастный цветной экран
- Компактность
- Увеличенная производительность за счет функции «Flash Acquisition» (ускоренный сбор)
- Высоконадёжный считыватель электронных бирок eTag, для автоматической идентификации измерительных точек.
- Возможность производить измерения только одной рукой.
- Возможность измерять данные, характеризующие состояние машины (вибрация, температура, скорость вращения вала), с использованием только одного кабеля (для вибродатчика), т.к. имеются встроенные бесконтактные лазерного типа датчики (пирометр и тахометр).
- Пригодность для различных условий измерений: IP65 защищённость, ударопрочность, искробезопасная версия (опция)
Модуль сбора данных MOVIPACK MVP-2C выполнен в 3-х вариантах, чтобы отвечать потребностям самых разных пользователей:
Easy (Простой) Сборщик / Вне маршрута |
Advanced (Улучшенный) Сборщик & Вне маршрута | Premium (Премиум) Сборщик & Вне маршрута | |
---|---|---|---|
Общий уровень | ДА / ДА | ДА | ДА |
Осциллограмма | НЕТ / НЕТ | 2048 выборок | 32К выборок |
Спектр | НЕТ / 800 линий | 3200 линий | 12800 линий |
Огибающая и зум | НЕТ / НЕТ | Огибающая | Огибающая и зум |
Сбор по 2 кан. * | ДА / ДА | ДА | ДА |
Вектор | НЕТ / НЕТ | ДА | ДА |
СРВ (Октава) | ДА / ДА | ДА | ДА |
Быстрый сбор Flash Acquisition | ДА / ДА | ДА | ДА |
* в двухканальной версии
Модуль анализатора OneproD MOVIPACK MVP-2C:
С помощью данной опции диагностика и измерения производятся непосредственно прибором: контроль общего уровня, анализ во временной и частотной областях (октавный и узкополосный анализ). В 2-х канальном варианте возможны различные дополнительные возможности, такие как анализ орбит для механизмов с подшипниками скольжения и передаточной функции для исследования резонансов механической системы. Данные измерений могут быть отображены в пакете программ vib-Graph на ПК .
- Организация измерений выполняется с использованием 3-х уровневой древовидной структуры
- Быстрая конфигурация используется на всех уровнях с задействованием буферной памяти.
Модуль балансировки OneproD MOVIPACK MVP-2C:
Данная опция позволяет производить балансировку машин с роторами различных размеров, от самых простых до очень сложных (от 1 до четырех плоскостей балансировки). При использовании 2-х канальной версии MOPIPACK MVP-2C и одновременно встроенных датчиков процедура балансировки осуществляется быстро, надежно и точно.
Модуль порядкового анализа OneproD MOVIPACK MVP-2C:
Опция модуля порядкового анализа OneproD MOVIPACK-MVP-2C используется во время разгона и выбега, когда требуется определить вибрационное поведение машин. Частоты возбуждения измеряемой конструкции на этих режимах отличаются от стационарных. Порядковый анализ используется для обнаружения явлений, которые нелегко увидеть на стационарных режимах: критические обороты, резонансы, неустойчивость подшипников, и т.д. В 2-х канальном варианте также можно получать графики орбит для подшипниковых опор, которые оборудованы двумя ортогональными датчиками.
Цифровой магнитофон OneproD MOVIPACK MVP-2C:
Для данной опции возможности сбора информации увеличены до объёма 512K на 1 временную реализацию. Данное расширение возможно использовать в модулях как сборщика , так и анализатора. Измеренные данные можно обработать в пакете программ vib-Graph на ПК.
МОДУЛЬНОЕ ИСПОЛНЕНИЕ
Прибор OneproD MOVIPACK MVP-2C, используя модульное исполнение, возможно легко адаптировать под любые задачи. Существует 5 основных версий, которые могут быть усовершенствованы опционными модулями:
Oneprod MVP-2C Тип → ↓ Опции |
Сборщик EASY |
Сборщик Advanced |
Сборщик Premium |
Анализатор |
Модуль Балансировки |
Сборщик EASY | V | ||||
Сборщик Advanced | V → | V | |||
Сборщик Premium | V → | V → | V | V | |
Модуль анализатора | V | V | |||
Модуль балансировки | V | V | V | V | |
2х канальный Сборщик и Модуль балансировки |
V | V | V | V | |
2х канальный Анализатор (со взаимными функциями) |
V | V | V | ||
Цифровой магнитофон | V | V | |||
Порядковый анализ | V | V | |||
eRoute | V | V | V |
*добавить новую опцию или обновить версию можно в любое время.
ВСТРОЕННЫЕ ДАТЧИКИ:
Виброанализатор OneproD MOVIPACK-MVP-2C совместим с самыми различными типами датчиков: велосиметрами, акселерометрами, ударными молотками, вихретоковыми, клещевыми амперметрами, проще говоря, с любой системой, в которой имеются выходной AC или DC сигнал. Кроме этого, OneproD MOVIPACK MVP-2C имеет 2 встроенных бесконтактных лазерного типа датчика, с помощью которых можно без использования дополнительных устройств дополнить собранную информацию температурными данными(пирометр) и данными тахометра.
Лазерный пирометр:
|
Лазерный тахометр:
|
Примечание: лазер второго класса, длина волны 630-680 нм, максимальная мощность: 1 мВт в соответствии с NF EN 60825-1.
Идентификация измерительной точки:
Любая опора или машина, которая оснащена электронным ярлыком eTag дистанционно передает свой код виброанализатору. Если к измерительной точке поднести OneproD MOVIPACK-MVP-2C на расстояние нескольких сантиметров и нажать клавишу чтения, прибор автоматически найдет в маршруте нужную точку и приготовится к началу измерений. Данный метод обеспечивает самый быстрый и надёжный способ измерения, больше не перепутаются измерительные точки. Также не требуется в начале вводить коды в базу прибора вручную, метки заносятся в память прибора автоматически при использовании «режима обучения» во время 1-го измерения по маршруту.
