Взрывозащищенная лазерная центровка Easy-Laser D550
Снят с производства. Смотрите современный аналог - Easy-Laser XT550.
Easy-Laser® Extreme™ D550 – это одна из наиболее прочных и надежных систем центровки для использования в потенциально взрывоопасных средах. Для работы в таких условиях оборудование должно быть взрывобезопасным. Такие требования накладываются на все оборудование, которое может служить источником инициирования взрыва по причине химической реакции, статического электричества, электрической искры, механических ударов и трения. Easy- Laser® Extreme™ отвечает последним требованиям стандартов АТЕХ по взрывобезопасности EEx ib IIC T4. Гарантия 4 года.
Easy-Laser® Extreme™ – система для измерения и выверки соосности роторных машин, таких как двигатели, насосы, турбины, компрессоры, редукторы, воздуходувки и т.д. В дополнение к программам выверки валов она содержит ряд программ для выверки геометрии, например, прямолинейности или скручивания фундамента. Это означает, что система может применяться как для установки нового, так и для длительного обслуживания имеющегося оборудования.
Функции лазерной центровки Easy-Laser Extreme D550
|
Проверка «мякгой лапы» |
Проверка жесткости опор (поиск ослабленной опоры) |
|
EASYTURN |
Возможность измерения с любого угла поворота вала. Поворот вала в трех положениях в любом направлении через 20 гр., таким образом достаточно провернуть вал в диапазоне 40гр. |
|
Компенсация теплового расширения |
Автоматический расчет величины корректных прокладок и сдвига опор с учетом прогрева агрегата |
|
Горизонталь |
для выверки горизонтальных машин методом 9-12-3. |
|
Вертикальная центровка |
Центровка машин установленных вертикально или на фланцах |
|
Центровка карданных передач |
Возможность центровки агрегатов с карданом/ смещением |
|
Допуск на центровку |
подпрограмма, показывающая соот ветствие параллельного и углового смещения выбранному допуску. Соответствие допуску отображается графически. |
|
Фильтр измеренных значений |
Получение точных результатов в плохих условиях (турбулентные потоки воздуха, вибрация от соседних машин) |
|
Валопровод |
для выверки от двух до десяти последовательно соединенных машин (девять муфт). Процесс центровки отображается на экране в реальном времени. |
|
RefLock™ - зафиксированная опора. |
Любая пара опор может быть выбрана в качестве базовой и зафиксирована. Подпрограмма для программы Валопровод. |
|
Смещение и угол |
показывает величину параллельного и углового смещения, например, двух валов. Подходит также для динамических измерений. |
|
Величины |
отображает показания измерительных блоков S и M в реальном времени. Может использоваться для выверки валов, прямолинейности и динамических измерений. |
|
Прямолинейность |
для измерения прямолинейности оснований машин, валов, соосности расточек под подшипники и т.д. Обрабатывает до 150 измерительных точек с двумя нулевыми. |
Характеристики системы лазерной центровки Easy-Laser D550
|
Система |
|
|
Классификация |
Ex EEx ib IIC T4, код ATEX II 2G |
|
Номер сертификата Ex Nemko |
06ATEX1051X, IECEx NEM 06.0002X |
|
Гарантия |
48 месяцев |
|
Передача данных |
программа EasyLink™ для Windows® |
|
Диапазон измерений |
0-20 м |
|
Температурный диапазон |
0-40 °С |
|
Относительная влажность |
10-95% |
|
Макс. отображаемая погрешность |
± 1%+ 1знак |
|
Переносной кейс |
490х350х200 мм (тест на удар) |
|
Вес комплекта |
10 кг |
|

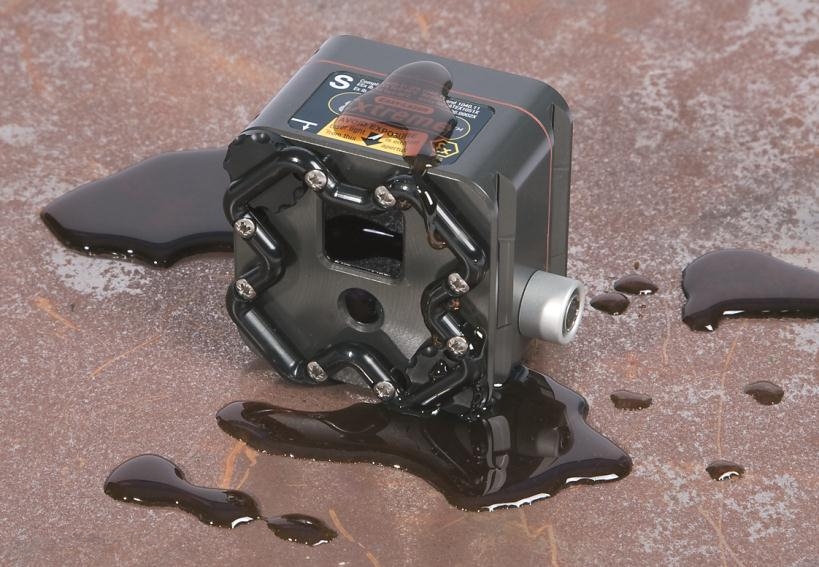

Измерительные блоки (S,M) |
|
|
Тип лазера |
диодный лазер |
|
Длина волны |
635-670 нм, видимый красный свет |
|
Класс лазера |
Класс 2 |
|
Выходная мощность |
< 1мВт |
|
Разрешение |
0.001 мм |
|
Тип детектора |
2-х осевая PSD-матрица 20х20 мм |
|
Инклинометры электронные, разрешение |
0.1 ° |
|
Датчики температуры погрешность |
±1°С |
|
Защита |
нечувствителен к внешнему свету |
|
Класс защиты |
IP66/IP67, противоударные, пылеводонепроницаемые |
|
Материал корпуса |
анодированный алюминий |
|
Размеры |
75х65х52 мм |
|
Масса |
220 г |
|
Дисплейный блок |
|
|
Тип |
жидкокристаллическая точечная матрица |
|
Размер |
73х73 мм |
|
Разрешение выбираемое: |
0.1 0.01 0.001 мм |
|
Батарея |
4 шт Duracell Procell Alkaline Mn1400 LR14 1.5 В |
|
Время работы |
до 20 часов |
|
Выходной порт |
RS232 с USB адаптером, для принтера и ПК |
|
Клавиатура |
мембранная буквенно-цифровая |
|
Память |
до 1000 результатов центровки валов |
|
Настройки |
выбор единиц измерения, фильтр показаний |
|
Класс защиты |
IP66/IP67, противоударный, пылеводонепроницаемый |
|
Материал корпуса |
анодированный алюминий, хромированный алюминий |
|
Размеры |
177х180х43 мм |
|
Масса |
1000 г |
|
Крепления на вал |
|
|
Кронштейны |
V-образные, под цепь, ширина 18 мм |
|
Материал |
нержавеющая сталь (включая цепи) |
|
Диаметр вала |
20-450 мм, со стандартными цепями |
|
Масса |
800 г |
|
Стержни |
|
|
Материал |
нержавеющая сталь |
|
Длина |
4x140 мм, 4x120 мм (увеличиваемая до 260 мм) |
|
Кабели |
|
|
Тип |
с защелкивающимися разъемами |
|
Длина |
3х2 м, 1х5 м |

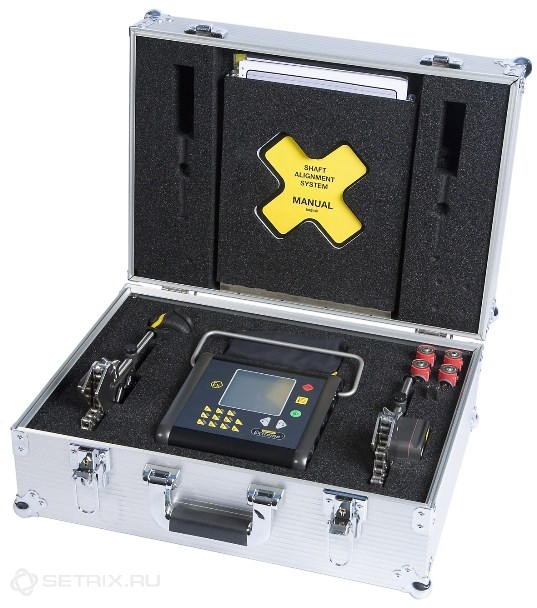

Состав системы Easy-Laser D550
|
блок дисплея D336 |
1 |
|
кабеля с соединительными разъемами, 2 м |
3 |
|
удлинительный кабель с соединительными разъемами, 5 м |
1 |
|
измерительных блока (S: D335; M: D334) |
2 |
|
набора цепных креплений на валы |
2 |
|
удлинительные цепи |
2 |
|
выносных стержней |
8 |
|
руководство пользователя |
1 |
|
измерительная рулетка |
1 |
|
комплекта батарей для блока дисплея |
2 |
|
программа EasyLink™ для Windows® в комплекте с кабелем для ПК и адаптером USB |
1 |
|
переносной противоударный кейс (испытание на удар пройдено) |
1 |
