Датчики вибрации PCH ENGINEERING 1275 и 1277 ATEX
экономичные вибровыключатели для взрывоопасных зон

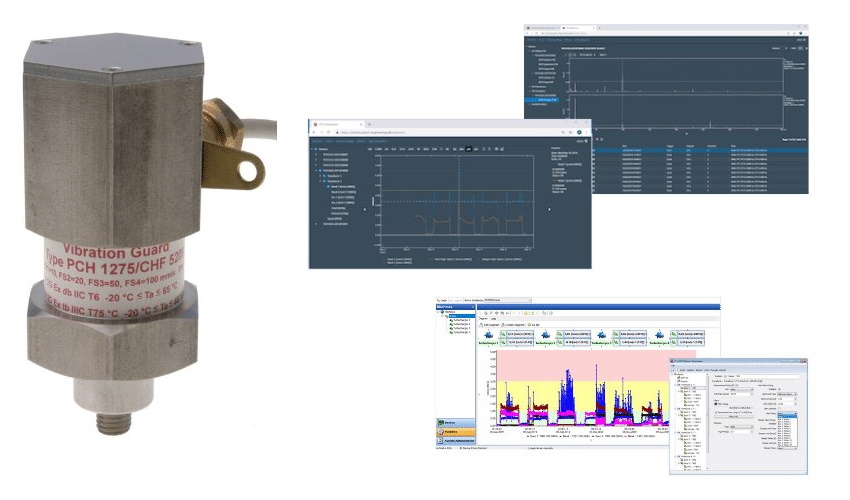

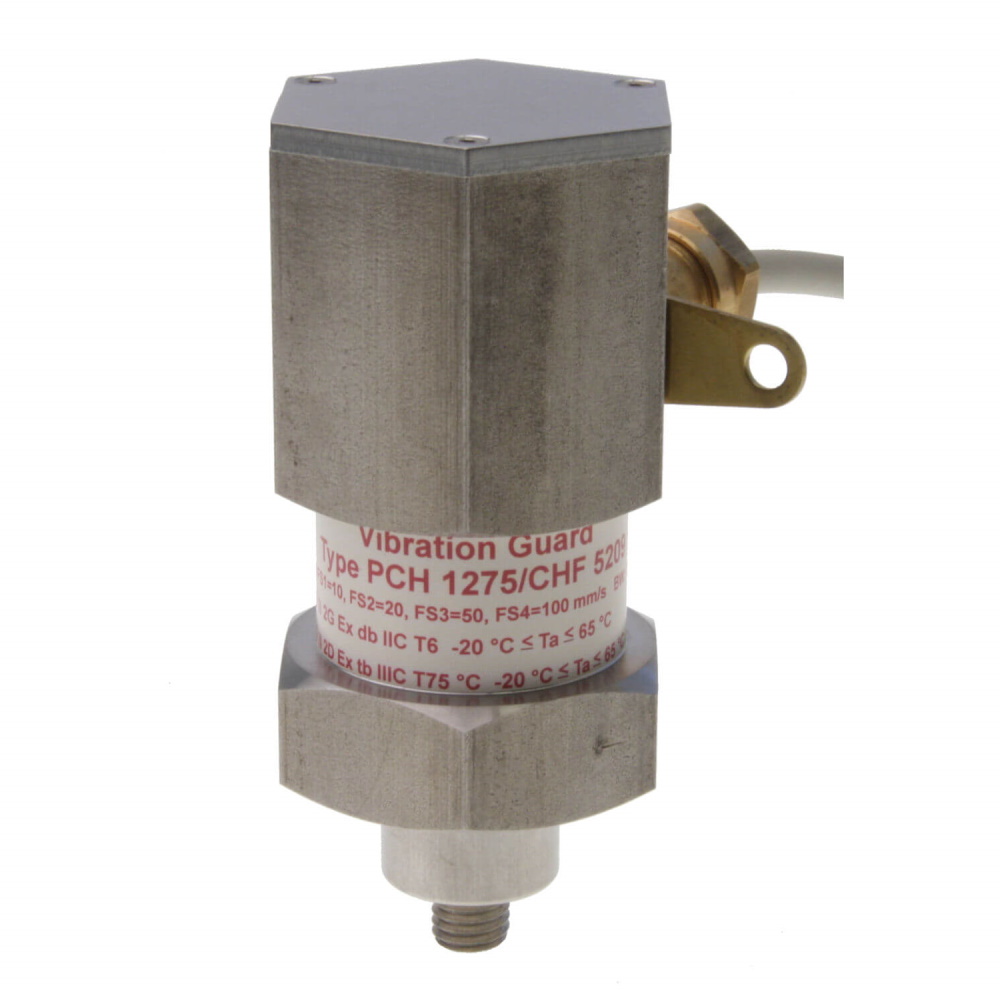

PCH 1275/CHF и 1277/CHF представляют собой компактный вибрационный монитор со встроенным датчиком вибрации с выходом 4..20 мА с программируемым вибровыключателем в одном корпусе и предназначены для контроля и защиты различного оборудования при быстро развивающихся неисправностях, которые могли быть пропущены при периодическом обслуживании. Приборы сертифицированы для использования в опасных зонах, имеют степень взрывозащиты 1ExdbIICT6GbX и ExtbIIICT°C или PbExdbIMbX (а также SIL 2, ATEX/IECEx, CSA, EAC и т.д.), могут применяться в различных взрывоопасных помещениях и наружных установок нефтяной, газовой, химической промышленности, подземных выработок шахт и их наземных строений, опасных по рудничному газу или горючей пыли.
Приборы PCH 1275/1277 настраиваются на две независимые уставки, соответственно называемых Предупреждение и Опасность, которые могут использоваться для передачи сигналов тревоги, если уровень вибрации машины превышает определенный заранее заданный пороговый уровень. Диапазон измерения, пределы сигналов тревоги и время задержки можно настроить непосредственно на самих приборах в зависимости от типа и размера машины, которую они должен контролировать. Для PCH 1277 все настройки также можно изменить с помощью пользовательского программного обеспечения для ПК, вкл. считывание уровня вибрации, состояния и автономный анализ БПФ.
Особенности вибромониторов PCH 1275 и 1277:
- Измеряемый параметр: виброскорость мм/с или виброускорение м/с²;
- Диапазон частот: 1-300 Гц, 1-1000 Гц, 3-1000 Гц и 10-1000 Гц, другие варианты под заказ;
- 2 уровня тревоги с индивидуальным временем задержки и 2 сигнальных реле;
- Аналоговый выход постоянного тока СКЗ 4-20 мА, пропорциональный 0-100 % скорости или ускорению;
- Выбираемый диапазон измерения: от 10 до 100 мм/с или м/с² СКЗ;
- Функция самодиагностики;
- Уровень безопасности SIL 2, сертификация ATEX для зоны 1 и зоны 21, сертификация EAC;
- В модели 1277 имеется интерфейс RS-485 для онлайн-связи с программным обеспечением PCH;
- Сравнение параметров вибрации с пороговыми значениями 10 раз в секунду;
Версия датчика PCH 1277 имеет интерфейс RS-485 для онлайн-передачи данных, совместим с решением для мониторинга состояния IoT, PCH Cloud.
Основные характеристики вибрационных сторожевых мониторов PCH 1270/1275:
Измеряемый параметр |
виброскорость мм/с, опционально: виброускорение м/с², виброперемещение мкм; (указывается при заказе) |
Диапазон измерений в мм/с Диапазон измерений в м/с2 |
10 мм/с, 20 мм/с, 50 мм/с, 100 мм/с (выбирается переключателем DIP) 10 м/с², 20 м/с² 50 м/с² или 100 м/с² (выбирается переключателями DIP) |
Частотный диапазон Фильтры в соответствии со стандартом ISO 2954-1975(E) |
10 Гц – 1000 Гц при -1дБ, >-18 дБ/октаву; (или согласовывается при заказе) |
Пороговые уровни сигнализации предупреждения и опасности | Регулируемые, по умолчанию: Предупреждение: 50% от макс. измерительного диапазона Опасность: 80% от макс измерительного диапазона Выбирается переключателем DIP: 1-100% от макс. измерительного диапазона |
Точность измерения: Макс. диапазон измерения: Устойчивость к ударам: |
± 1,5 % ± 18 g или ± 6 g 1000 g |
Токовый выход: | 4..20 мА пропорционально полному диапазону измерения 0 — 100%; |
Задержка сигнализации |
По умолчанию: предупреждение = 10 с; опасность = 5 с. Выбирается переключателем DIP: 0 – 100 с. Время удержания сигнализации 1 с. |
Выход сигнализации | Прибор оборудован двумя отказобезопасными реле для сигнализации порогов предупреждения и опасности. В исходном состоянии оба реле замкнуты (макс. напряжение 30 В, ток 100 мА). |
Самодиагностика | Процедура самодиагностики может быть запущена переключателями DIP или удаленно через контакты прибора. Если выходной ток превышает пороговые значения предупреждения и опасности в течение заданного времени задержки, включается соответствующее реле сигнализации. |
Контрольный таймер реле системных ошибок | Компактный вибрационный монитор имеет контрольный таймер, который постоянно контролирует работу датчика. При неисправности датчика включается реле опасности (Danger), а реле предупреждения (Alert) остается не включенным. Выходной ток упадет до 0 A. |
Пропадание напряжения питания | В случае пропадания напряжения питания все реле включаются, т.е. размыкаются. Таким образом, они являются ОТКАЗОБЕЗОПАСНЫМИ. |
Направление измерения | Направление измерения проходит в направлении продольной оси цилиндрического корпуса. |
Источник питания | ИП постоянного тока, напряжение +24 В ± 10 % Средняя потребляемая мощность обычно 1.0 Вт Максимальная потребляемая мощность 1.33 Вт 50 мA при 26,4 В 62 мA при 21,6 В |
Встроенный кабель | Маслостойкий, экранированный. 12 х 0,25 мм2 с открытым концом. Стандартная длина кабеля: 2 м, опционально различной длины; |
Материал и размеры корпуса | Материал: Нержавеющая сталь типа 1.4305 (AISI 303) Дополнительно: Нержавеющая сталь типа 1.4404 (AISI 316) Размеры: Высота 117 мм Диаметр без кабельного ввода: 64 мм |
Вес | 1560 г., вес кабеля примерно 110 г/метр |
Степень защиты | IP68 |
Ткмпература эксплуатации | от - 20 °C до + 65 °C |
