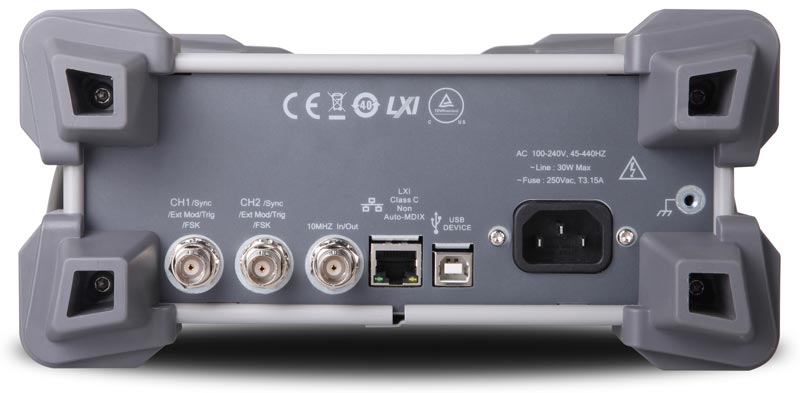

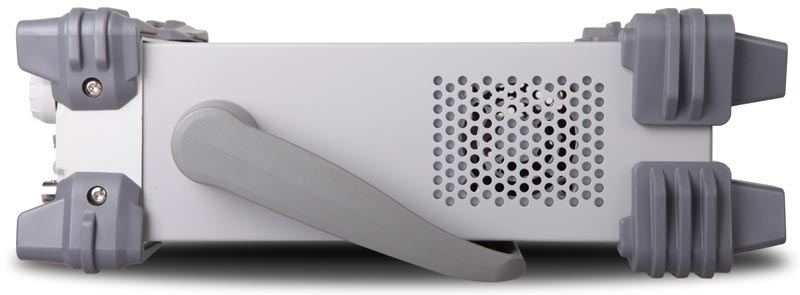

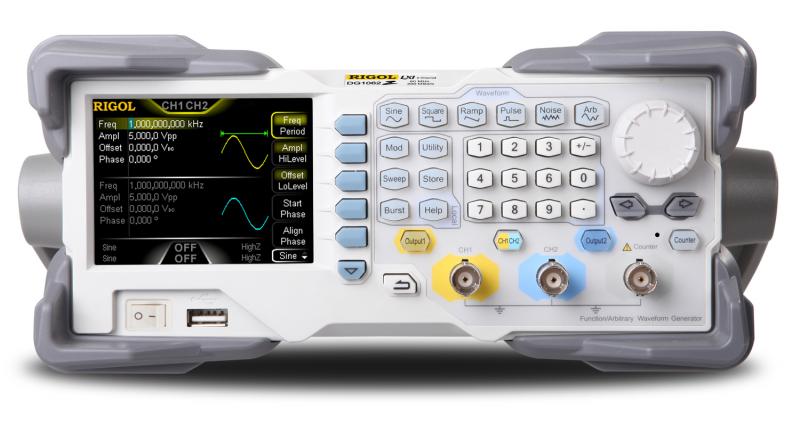

Rigol DG1032Z | ||
---|---|---|
Максимальная выходная частота | 30 МГц | |
Количество каналов | 2 | |
Форма сигнала
| Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы | |
Синусоидальный канал | ||
Гармонические искажения | Типичное (0 дБм) <, -65 дБн (DC ~ 10 МГц) <, -55 дБн (>,10МГц ~ 30 МГц) | |
Общие гармонические искажения | <, 0,075% (10-20 кГц, 0 дБм) | |
Негармонические искажения | Типичное (0 дБм) | |
Фазовый шум | Типичное (0 дБм) -125 дБн/Гц @ 10 кГц | |
Прямоугольный канал | ||
Время нарастания / спада | <, 10 нс (1 Вп-п) типичное | |
Выброс | <, 5 % (100 кГц, 1 Вп-п) типичное | |
Коэф. заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) | |
Ассиметрия
| 1% от периода + 5 нс | |
Джиттер (СКЗ)
| Типичное 2 ppm + 200 пс (&le,5 МГц, 1 Вп-п) 200 пс (>,5 МГц, 1 Вп-п) | |
Пилообразный канал | ||
Нелинейность | <, 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное | |
Симмметрия | 0 ~ 100% | |
Импульсный сигнал | ||
Длительность импульса | &ge, 16 нс (ограничена установленной частотой) | |
Время нарастания / спада | &ge, 10 нс (ограничена установленной частотой и длительностью импульса) | |
Выброс | <, 5 % (1 Вп-п) типичное | |
Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (&le,5 МГц, 1 Вп-п) 200 пс (>,5 МГц, 1 Вп-п) | |
Специальная форма | ||
Максимальное количество точек участвующих в формировании сигнала | 8 ~ 2 М точек (16 М точек опция) | |
Вертикальное разрешение | 14 бит | |
Частота дискретизации
| 200 Мвыб/сек | |
Время нарастания | <, 5 нс (1 Вп-п) типичное | |
Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (&le,5 МГц, 1 Вп-п) 200 пс (>,5 МГц, 1 Вп-п) | |
Способ редактирования | по точкам, сегментами, встроенное построение формы | |
Генератор гармоник | ||
Порядок гармоник | &le, 8 | |
Тип гармоник | четные, нечетные, все, пользовательские | |
Амплитуда гармоник | регулируемая для каждой гармоники | |
Фаза гармоник
| регулируемая для каждой гармоники |
