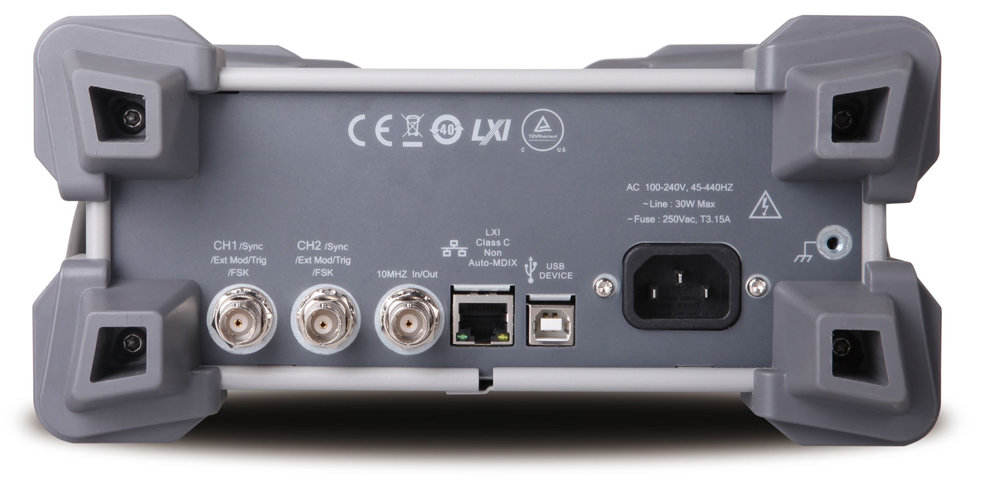

| Rigol DG1022Z | |||
|---|---|---|---|
| Максимальная выходная частота | 25 МГц | ||
| Количество каналов | 2 | ||
| Форма сигнала | Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 160 типов специальной формы | ||
| Частотные характеристики | |||
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 25 МГц | |
| прямоугольный сигнал | 1 мкГц ~ 25 МГц | ||
| импульсный сигнал | 1 мкГц ~ 15 МГц | ||
| пилообразный сигнал | 1 мкГц ~ 500 МГц | ||
| белый шум (Гаусс) | полоса 25 МГц (-3дБ) | ||
| специальной формы | 1 мкГц ~ 10 МГц | ||
| Разрешение по частоте | 1 мкГц | ||
| Точность установки (18°C ~ 28°C) | 1 ppm | ||
| Синусоидальный канал | |||
| Гармонические искажения | Типичное (0 дБм) <, -65 дБн (DC ~ 10 МГц) <, -55 дБн (>,10МГц ~ 25 МГц) | ||
| Общие гармонические искажения | <, 0,075% (10-20 кГц, 0 дБм) | ||
| Негармонические искажения | Типичное (0 дБм) <, -70 дБн (DC ~ 10 МГц) <, -70 дБн + 6 дБ/октаву (>,10 МГц) | ||
| Фазовый шум | Типичное (0 дБм) -125 дБн/Гц @ 10 кГц | ||
| Прямоугольный сигнал | |||
| Время нарастания / спада | <, 10 нс (1 Вп-п) типичное | ||
| Выброс | <, 5 % (100 кГц, 1 Вп-п) типичное | ||
| Коэф. заполнения | 0,01% ~ 99,99% (ограничена установленной частотой) | ||
| Ассиметрия | 1% от периода + 5 нс | ||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (&le,5 МГц, 1 Вп-п) 200 пс (>,5 МГц, 1 Вп-п) | ||
| Пилообразный сигнал | |||
| Нелинейность | <, 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное | ||
| Симмметрия | 0 ~ 100% | ||
| Импульсный сигнал | |||
| Длительность импульса | &ge, 16 нс | ||
| Время нарастания / спада | &ge, 10 нс | ||
| Период | от 66,7 нс до 1000000 с | ||
| Выброс | <, 5 % (1 Вп-п) типичное | ||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (&le,5 МГц, 1 Вп-п) 200 пс (>,5 МГц, 1 Вп-п) | ||
| Специальная форма | |||
| Максимальное количество точек участвующих в формировании сигнала | 8 ~ 2 М точек (16 М точек опция) | ||
| Вертикальное разрешение | 14 бит | ||
| Частота дискретизации | 200 Мвыб/сек | ||
| Время нарастания | >, 5 нс (1 Вп-п) | ||
| Джиттер (СКЗ) | Типичное 2 ppm + 200 пс (&le,5 МГц, 1 Вп-п) 200 пс (>,5 МГц, 1 Вп-п) | ||
| Интерполяция | выключена, линейная | ||
| Способ редактирования | по точкам, сегментами, встроенное построение формы | ||
| Генератор гармоник | |||
| Порядок гармоник | &le, 8 | ||
| Тип гармоник | четные, нечетные, все, пользовательские | ||
| Амплитуда гармоник | регулируемая | ||
| Фаза гармоник | регулируемая |
