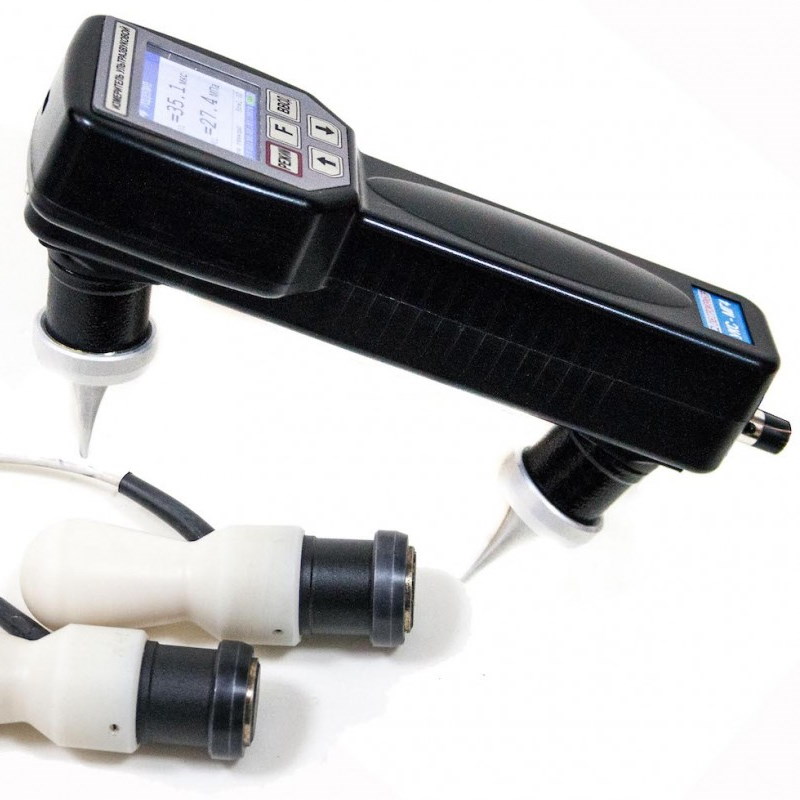

Измеритель прочности бетона УКС-МГ4С
Ультразвуковой прибор УКС-МГ4С разработан для оценки прочности бетонных и железобетонных изделий, а также силикатного кирпича. Оценка прочности в приборе определяется в зависимости скорости и времени распространения ультразвуковых импульсов поверхностным и сквозным методом.
Компактный, эргономичный и быстрый ультразвуковой дефектоскоп УКС-МГ4С будет идеально вписан в приборный парк предприятий, которые занимаются промышленным и гражданским строительством для осуществления входного контроля бетонных изделий, а так же контроля качества изготовленных конструкций. Предприятиям, которые занимаются изготовлением железобетонных изделий, для осуществления внутреннего контроля качества. Независимым строительным лабораториям как для вновь строящихся объектов, так и для оценки состояния уже построенных.
Основные функции УКС-МГ4С:
- Определение геометрической величины дефекта (глубина трещины)
- Ручная настройка градуировок для различных материалов и изделий
- «Встроенные» градуировочные зависимости стройматериалов
- Поверхностный и сквозной метод измерения
- Определение прочности не идентифицированных стройматериалов по градуировочным характеристикам ЦНИИОМПТ
- Внутренняя память рассчитана на десять тысяч измерений
- Для удобства использования преобразователь интегрирован в корпус прибора
Технические и эксплуатационные параметры:
|
Наименование |
Значение |
|
Интервал времени распространения ультразвуковых колебаний |
15… 2000 мкс |
|
Цена деления |
0,1мкс |
|
Интервал измерения скорости звука |
1000 … 8000 м/с |
|
Допустимая абсолютная погрешность |
Не более t = ±(0,01t+0,1) мкс |
|
Напряжение генераторов зонд. Импульсов |
400…600В |
|
Частота колебаний |
55…85 кГц |
|
Напряжение питания прибора |
3В |
|
Тип аккумуляторных батарей |
АА- 2 шт |
|
Геометрические размеры прибора Преобразователь для сквозного метода |
230 х 130 х 73 мм Диаемтр 35мм, Высота 140мм |
|
Вес прибора |
1100 гр |
|
Время работы от АКБ в режиме постоянных измерений |
30 часов |
|
Средний срок службы |
120 мес |
|
Расчетная наработка на отказ |
20000 часов |
|
относительная влажность воздуха |
не более 80 %; |
|
атмосферное давление |
от 84,0 до 106,7 кПа |
|
температура окружающего воздуха |
-20 … 40 гр.Цельсия |
Внимание! В дефектоскопе используется высокое напряжение до 600 В. Внимательно прочитайте инструкцию по эксплуатации перед использованием.
Комплект поставки УКС-МГ4С
|
Вычислительно- показывающий блок с интегрированным преобразователем |
1 шт |
|
Преобразователь для сквозного метода измерения |
2шт |
|
Интерфейсный кабель для связи с компьютером |
1шт |
|
Компакт диск с ПО |
1шт |
|
Инструкция по использования прибора |
1 к-т |
|
Контрольный образец |
1 шт (L=140мм) |
|
Кейс |
1шт |
|
Ремень |
1 шт |
|
Литол 24 |
1шт |
