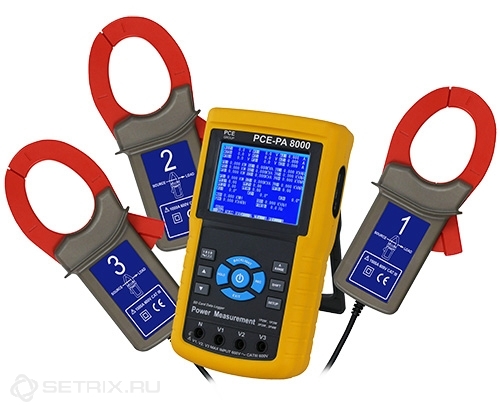

Ваттметр и энергомонитор PCE-PA 8000



Анализатор PCE-PA 8000 способен измерять и записывать напряжение, силу тока, активную реактивную мощность в одно- и трехфазной цепи. Прибор также может использоваться в качестве регистратора данных при долгосрочных измерениях. Полученные значения сохраняются на SD карту памяти в формате Microsoft Excel (XLS). Интервал записи составляет от 2 до 7200 секунд. Клещи прибора могут использоваться для кабелей диаметром до 50 мм. Дисплей прибора имеет размер 3.7" и отображает одновременно данные по току, напряжению и мощности.



Особенности анализатора мощности PCE-PA 8000

  • анализ одно- и трехфазных сетей
  • СКЗ значения тока и напряжений
  • измерение полной, активной и реактивной мощности
  • определение фазового угла и коэффициента мощности (PF)
  • измерение напряжения до 600 В
  • измерение тока до 1200 А
  • Соответствует стандарту безопасности IEC 1010 и CAT III 600 В
  • запись значений на карту памяти
  • большой 3.7" ЖК-дисплей с подсветкой
  • встроенные часы и календарь
  • опционально кабель для связи с ПК



Ваттметр и энергомонитор PCE-PA 8000



Технические характеристики PCE-PA 8000

Измерение напряжения (AC V)

Диапазон

Разрешение

Точность

10 В ... 600 В (между фазой и нейтралью)

0,1 В

± (0,5% + 0,5 V)

10 В ... 600 В (фаза-фаза)

Измерение тока (AC)

Диапазон

Разрешение

Точность

20 А

0001 А(<10А)

0,01 А(≥ 10А)

± (0,5% + 0,1А)

200 А

0,01 А(<100А)

0,1 А(≥ 100А)

± (0,5% + 0,5А)

1200 А

0,1А (<1000А)

1А (≥ 1000А)

± (0,5 + 5А)

Активная мощность

Диапазон

Разрешение

Точность

0 кВт ... 9,999 кВт

0001 кВт

± (1% + 0,008 кВт)

10 кВ ... 99,99 кВт

0,01 кВт

± (1% + 0,008 кВт)

100 кВА ... 999,9 кВт

0,1 кВт

± (1% + 0,8 кВт)

1 МВт ... 9999 МВт

0001 МВт

± (1% + 0,008 МВт)

Полная мощность

Диапазон

Разрешение

Точность

0 кВА ... 9,999 кВА

0001 кВА

± (1% + 0,008 кВА)

10 кВА ... 99,99 кВА

0,01 кВА

± (1% + 0,08 кВА)

100 кВА ... 999,9 кВА

0,1 кВА

± (1% + 0,8 кВА)

1 МВА ... 9999 МВА

0001 МВА

± (1% + 0,008 МВА)

Реактивная мощность

Диапазон

Разрешение

Точность

0 ... 9999  кВАр

0001 кВАр

± (1% + 0,008 квар)

10 ... 99,99 кВАр

0,01 кВАр

± (1% + 0,08 квар)

100 ... 999,9 кВАр

0,1 кВАр

± (1% + 0,8 квар)

1 ... 9999 МВАр

0001 МВАр

± (1% + 0,008 МВАр)

Активная энергия

Диапазон

Разрешение

Точность

0 ... 9999 кВт⋅ч

0001 кВт⋅ч

± (2% + 0,008 кВт⋅ч)

10,00 ... 99,99 кВт⋅ч

0,01 кВт⋅ч

± (2% + 0,08 кВт⋅ч)

100,0 ... 999,9 кВт⋅ч

0,01 кВт⋅ч

± (2% + 0,8 кВт⋅ч)

1 ... 9999 МВт⋅ч

0,001 МВт⋅ч

± (2% + 0,008 МВт⋅ч)

Полная энергия

Диапазон

Разрешение

Точность

0 ... 9999 кВАч

0001 кВАч

± (2% + 0,008 кВАч)

10.00 ... 99,99 кВАч

0,01 кВАч

± (2% + 0,08 кВАч)

100,0 ... 999,9 кВАч

0,01 кВАч

± (2% + 0,8 кВАч)

1 ... 9999 МВАч

0001 МВАч

± (2% + 0,008 МВАч)

Реактивная энергия

Диапазон

Разрешение

Точность

0 ... 9999 кВАрч

0001 кварч

± (2% + 0,008 кварч)

10.00 ... 99,99 кВАрч

0,01 кварч

± (2% + 0,08 кварч)

100,0 ... 999,9 кВАрч

0,01 кварч

± (2% + 0,8 кварч)

1 ... 9999 МВАрч

0001 Мварч

± (2% + 0,008 Мварч)

PF

Диапазон

Разрешение

Точность

0 ... 1

0,01

± 0,04

Фазовый угол

Диапазон

Разрешение

Точность

-180 ° ... 180 °

0.1 °

± 1 °

Частота

Диапазон

Разрешение

Точность

45 Гц ... 65 Гц

0,1 Гц

0,1 Гц


Общие технические условия

Дисплей

3.7" матричный ЖК-дисплей (320 * 240 пикселей) со светодиодной подсветкой

Измерение электрических величин

АС V, АС А, активная мощность, полная мощность, коэффициент мощности, фазовый угол, частота

Диапазон измерения напряжения

10 В ... 600 В переменного тока, автоматический выбор диапазона

Диапазоны тока

0,2 ... 1200A AC, автоматический / ручной выбор диапазона

Стандарт безопасности

IEC1010CAT III 600V

Входное сопротивление V AC

10 МОм

Рабочая частота датчиков тока

40 Гц ... 1 кГц

Тестовые рабочие частоты тока

45 Гц ... 65 Гц

Защита от перегрузки

V AC

720 В RMS

AC

1300 с токовые клещи

Хранение данных

SD Card

Интервал записи

1 секунда

Функция регистратора данных

В режиме реального времени на SD карту

Интервал сохранения

2 ... 7200 секунд

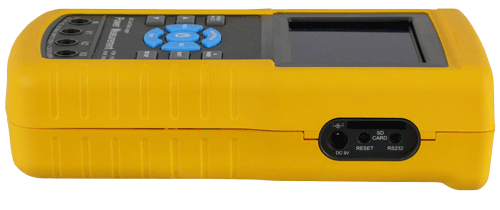

Интерфейс связи с ПК

USB или RS232 в зависимости от подключения кабеля

Температура эксплуатации

0 ° C ... 50 ° C

Относительная влажность окружающего воздуха

<80% относительной влажности

Источник питания

8 х 1,5 В батарейки типа АА

9В блок питания

Максимальный диаметр кабеля

50 мм

Вес

Прибор: 948 г (с элементами питания)

Токовые клещи: 467 г (с кабелем)

Размеры

Прибор: 225 х 125 х 64 мм

Токовые клещи: 210 х 64 х 33 мм

Зажимы: 86 мм (внешний)

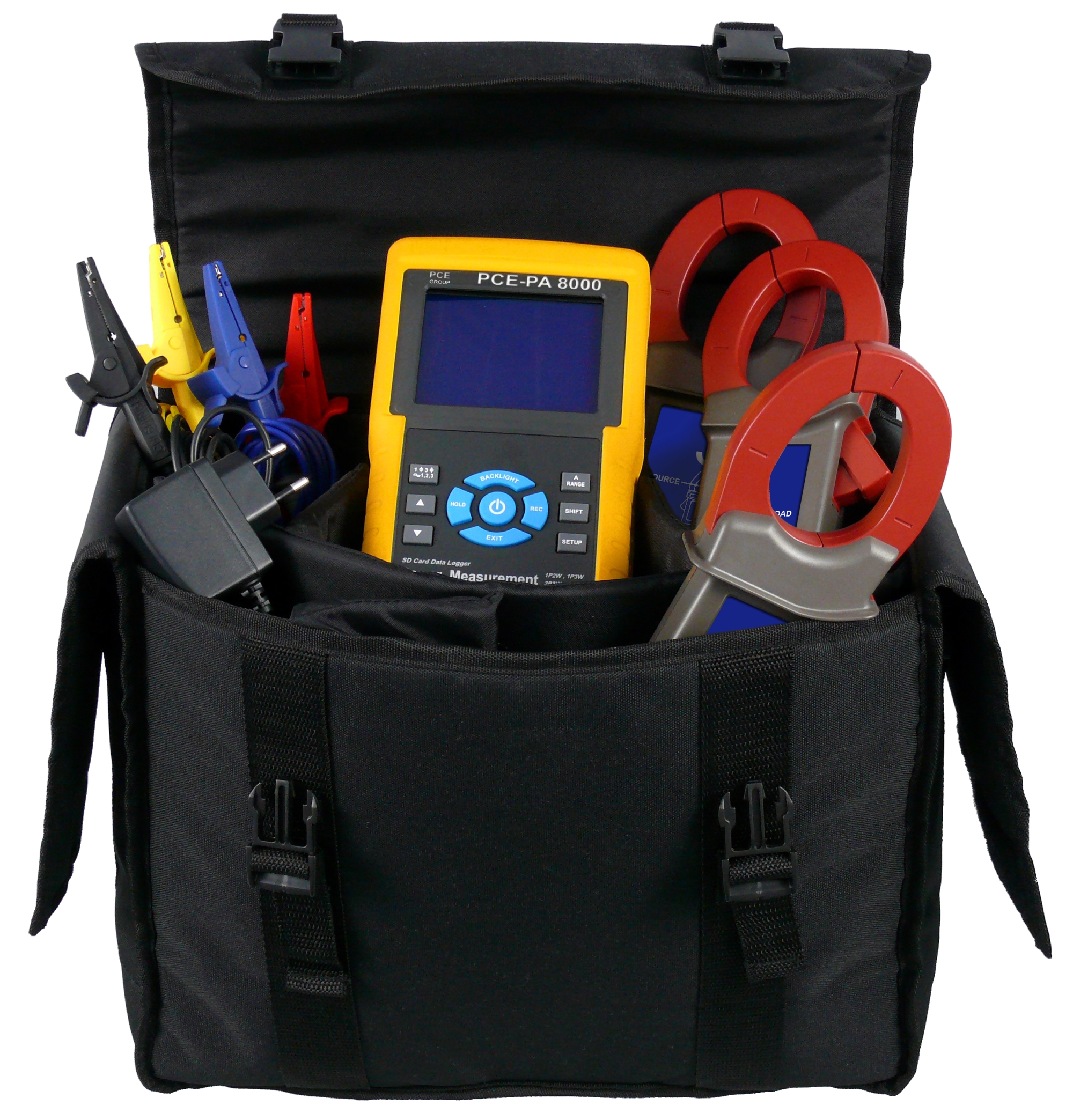

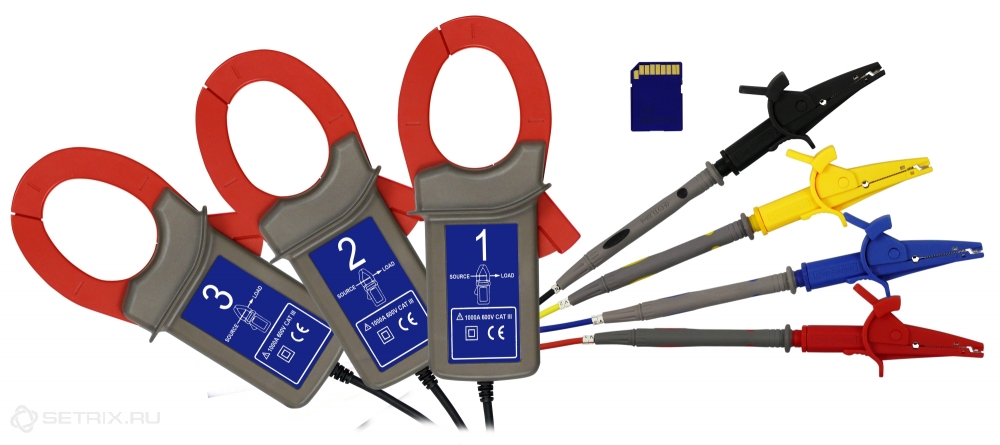

Комплект поставки:

  • Ваттметр PCE-PA 8000
  • токовые клещи 3 шт.
  • зажимы с кабелями 4 шт.
  • SD карта памяти
  • батареи 8 шт.
  • блок питания 9В 1шт.
  • инструкция по эксплуатации
  • чехол для транспортировки



Трехфазный анализатор мощности PCE-PA 8000
