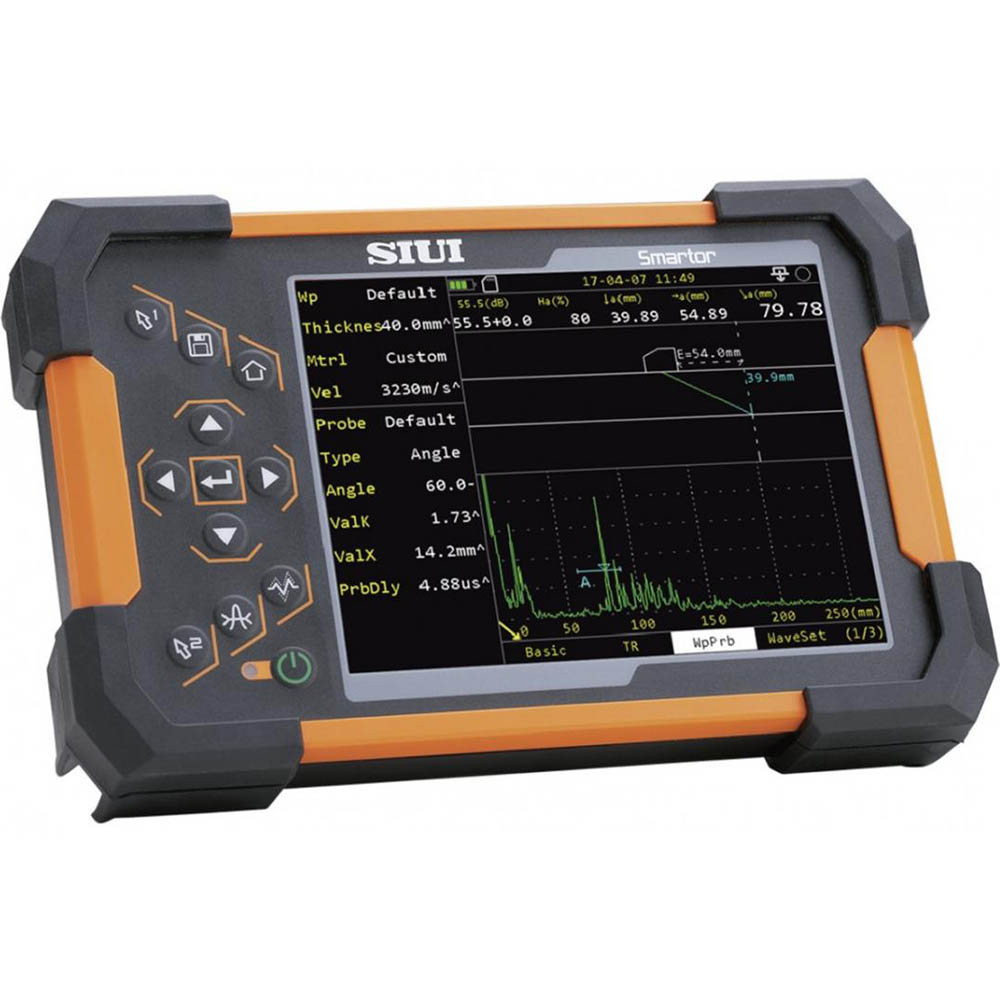

Толщиномер SIUI SMARTOR (TG)
Толщиномер SIUI SMARTOR (TG)

Толщиномер SIUI SMARTOR (TG)


Цена с НДС:
По запросу
Количество
  • Характеристики
  • Комплектация
Технические характеристики



SIUI SMARTOR (TG)
Режим работы стандартное (измерение толщины с покрытием)
Echo to Echo (измерение через покрытие)
измерение покрытия

Импульсс отрицательный прямоугольный
Напряжение 50 - 350 В
Частота импульса 50 - 500 нс, шаг 10 нс
ЧСИ 200 Гц
Нагрузка 50/1000 Ом, 2 уровня
Усиление0 - 110 Дб, шаг: 0,5/2/6/12 дБ
Полоса пропускания 0,5 - 20 МГц (-3дБ)
Фильтры 11 уровней 1 - 4 / 0,5 - 10 / 2 - 20 / 1 / 2,5 / 4 / 5 / 10 / 13 / 15 / 20 МГц
Сглаживаниеотрицательное, положительное, полное, RF
Диапазон0,5 - 600 мм
Дискретность0,001/0,01/0,1 мм (0,0001/0,001/0,01 дюйм)
Погрешность 0,80 - 9,99 мм ± 0,05 мм
10,00 - 99,99 мм ± (1%H + 0,04) мм
100,0 - 400,0 мм ± 3%H мм

Измерение толщиныПри использовании датчика TGM5-10L, минимальный диаметр измеряемой трубы 20 мм и толщина 2 мм
Скорость материала 100 - 20000 м/с
Диапазон отображения 5 - 1000 мм
Диапазон сдвига импульса-10 - 500 мм
Задержка датчика0 - 200 мкс
Вид строба строб А выбирается в стандартном режиме
Начало строба -10 - 1000 мм, мин. шаг 0,1 мм
Ширина строба 1 - 1000 мм, мин. шаг 0,1 мм
Длина строба10 - 90%, шаг 1%
Автоматический поисквкл/выкл, если включено автоматически настраивается диапазон отображения на основе измеренных сигналов, позволяет повысить эффективность измерений
Измерение скорости динамическое измерение скорости
Калибровкаопределяется пользователем (калибровка нуля, скорости)
Измерение режим чтенияStd/ MinVal/ MaxVal/ AVG/ Diff
Сигнализациясветовая и звуковая: верхнего и нижнего предела
Захват экрана A/BVa, A/Ba/SVa, Ba/BVa (A скан + бол. значение/ А скан + таб. данных + мал. значение/ таб. данных + бол. значение)
Частота обновления измерений4 / 8 / 16 / 32 Гц
Вспомогательные функциизаморозка, автоматическое усиление, просмотр измереных параметров
Функции хранениясохранение, удаление параметров, файл данных, запись данных, захват экрана, сохранение на SD карту
Файлы данных1D/ 2D/ 3D формат файла, измеренные значения представлены в табличной форме: запись, длина и режим преобразования определяется пользователем
Обработка данныхвоспроизведение, анализ, отчет параметров, запись файлов, захват экрана файлов в ПО Supor UP
Дополнительные функцииCoatTHK, V path, TDG, Temperature compensation, Multi-layers measurement, B Scan
Дисплей5,7’’ TFT LCD, 640 x 480
Единица измерениядюйм/мм
Переферийные портыUSB, SD карта 16 Гб, VGA порт
Языкрусский, английский, немецкий, польский, турецкий, венгерский
Источник питания100 - 240 В, DC 12 В
Время работыболее 8 часов
Рабочая температура-10 + 45 °С
Температура хранения-20 + 60 °С
Класс защитыIP 66
Разъем энкодера1 шт
Количество каналов1
Тип разъемаLemo 00
Количество разъемов2
Поддержка элементов2
Размер198 х 128 х 520 мм
Вес0,9 кг с батареей
  • Электронный блок ультразвукового толщиномера
  • Аккумуляторная батарея
  • Сетевой адаптер с кабелем
  • Кабель Lemo 00 – Lemo 00 – 2 м
  • Преобразователь 5 МГц
  • Компакт диск с программным обеспечением на ПК
  • Кейс для транспортировки
  • Карта памяти 16 Гб
  • Картридер
  • Переходник USB–COM
  • Свидетельство о поверке
  • Паспорт
  • Руководство по эксплуатации
