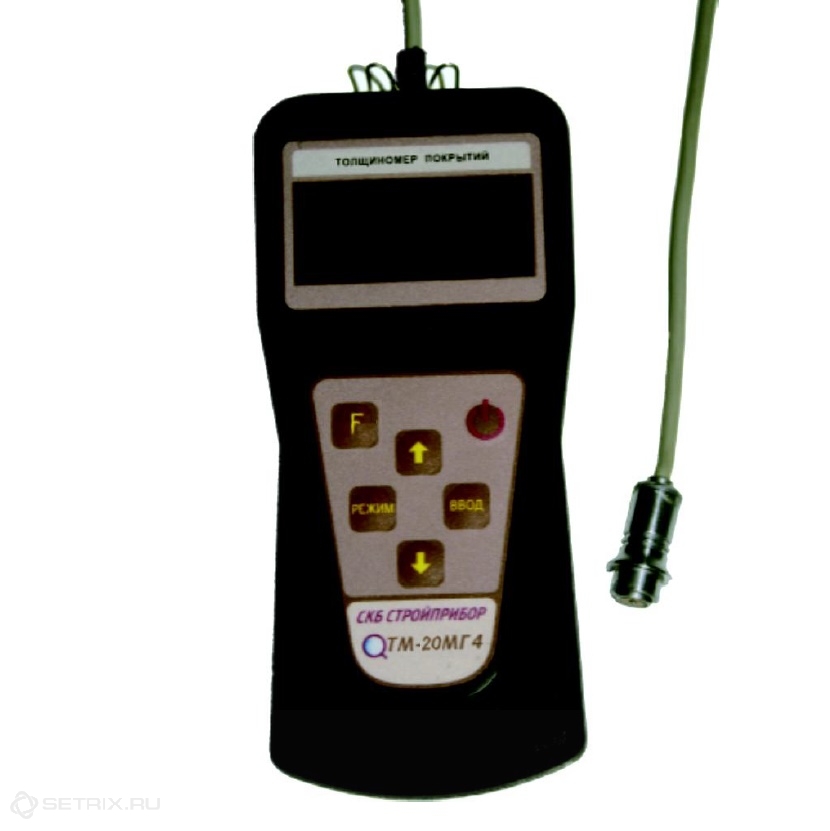

Магнитный толщиномер покрытий ТМ-20МГ4
Прибор ТМ-20МГ4 предназначен для измерения толщины защитного покрытия (диэлектрических компонентов, таких как лакокрасочные покрытия; гальванические, кроме металлосодержащих; листовые и пленочные; огнезащитные составы) на магнитном основании. Данный толщиномер способен хранить 200 измеренных значений с возможность передачи данных на компьютер.
Область применения магнитного толщиномера ТМ-20МГ4 очень обширна, начиная с бытового применения при измерении толщины ЛКП автомобиля до различных отраслей промышленности, таких как добыча и переработка полезных ископаемых, промышленное и гражданское строительство, приборостроение, изготовление металлоконструкций и изделий, станкостроение, различные надзорные органы (технических надзор в строительстве, пожарный надзор и т.д.).
Технические параметры тощиномера покрытий ТМ-20МГ4:
|
Толщина диэлектрических покрытий |
От 0 до 2мм |
|
Допустимая абсолютная погрешность |
±(0,02h + 0,002), мм |
|
Время одного замера |
Около 2 секунд |
|
Дискретность измерения (деление шкалы) |
1 мкм |
|
Дополнительная погрешность (в случае температуры окружающей среды отличающейся от нормального значения до границ интервалов) |
на каждые 10ºС ± 0,3% |
|
Толщина металлической основы |
› 0,4 миллиметров |
|
Шероховатость по Ra |
‹ 0.2 миллиметров |
|
Дистанция от центра датчика до края основания |
› 14 миллиметров |
|
Тип аккумуляторных батарей |
АА |
|
Напряжение питания |
3 В |
|
Время постоянной работы от АКБ |
Около 30 часов |
|
Вес толщиномера с датчиком |
Приблизительно 360 гр |
|
Габаритные размеры вычислительного блока (ВхШхГ) |
16 х 7 х 3 см |
|
Габаритные размеры выносного преобразователя (ВхШхГ) |
1,7 х 4 см |
|
Расчетный срок службы |
120 месяцев |
Эксплуатационные параметры
|
Наименование показателя |
Значение |
|
Температура окружающей среды |
От минус 10 до +40 градусов Цельсия |
|
Относ.влажность |
До 80 % |
|
Атомосферное давление |
630… 800 ммртст |
|
Группа к воздействию Т |
С3 согласно ГОСТ 12997* |
*- Группа исполнения С3:
- Верхнее значение относительной влажности, % 95 при 35 °С и более низких температурах, без конденсации влаги
- Место размещения при эксплуатации - Помещения с нерегулируемыми климатическими условиями и (или) навесы. Изделия могут быть влажными в результате конденсации, вызванной резкими изменениями температуры или в результате воздействия заносимых ветром осадков и капающей воды.
Стандартный комплект поставки толщиномера ЛКП ТМ-20МГ4
|
Электронно- вычислительный блок |
1 шт |
|
Индукционный преобразователь (выносной датчик) |
1шт |
|
Соединительный кабель |
1 ед |
|
Кейс |
1 шт |
|
Инструкция по эксплуатации прибора ТМ-20МГ4 |
1 шт |
|
Ферромагнитное основание |
1 шт |
|
Меры толщины |
1 к-т |
