Доплеровские расходомеры STREAMLUX SLD-850F / SLD-850P
Расходомер версии SLD-850F применяются для измерения расхода безнапорных потоков жидкости (в том числе и загрязненных жидкостей). Прибор может замерять расход как в трубопроводах, так и в открытых естественных (ручьи, реки) и искусственных (желоба, лотки и т.д.) коллекторах любого профиля. Приборные комплексы легко монтируются, не требуется специальных навыков и приспособлений. Достаточно закрепить ультразвуковой датчик на дне измеряемого канала, ввести параметры в прибор с помощью простого и интуитивно понятного меню. Не требуется каких-либо специальных приспособлений, лотков или водосливов.
Примеры использования SLD-850F:
|
V-образный канал |
Труба с отложениями |
Ручей, река или канал |
|
частично заполненная труба |
в прямоугольном канале |
многоуровневые каналы |
Применение данных приборов позволяет сократить платежи за водоотведение. Любой человек может проверить платежный документ от поставщика коммунальных услуг и убедиться, что водоотведение равно водопотреблению, а это не так. Учитывая не высокую стоимость комплекса сэкономленные средства быстро окупят затраты.
Наличие открытых интерфейсов позволяет приборам интегрироваться в систему автоматики и телемеханики предприятия. При необходимости можно развернуть бесплатный облачный сервис Flow Cloud с помощью которого возможно вести непрерывный мониторинг, хранение результатов измерений, оповещение об аварийных ситуациях и многое другое.
Особенности расходомеров Streamlux SLD-850:
- подходит для измерений в каналах с шириной от 0.2 до 6 метров, глубина до 5 м.
- скорость потока жидкостей от 0,02 до 4,5 м/с
- степень загрязненности не влияет на измерения
- точность 2%
- выходы 4..20 мА и RS-485
- стационарное и переносное исполнение
- возможность удаленного мониторинга "в облаке"
- простой монтаж и быстрый запуск в работу
- цена гораздо ниже аналогов
- быстрая окупаемость за счет экономии на коммунальных платежах
- гарантия 2 года, средний срок эксплуатации до 8 лет
Технические пхарактеристики SLD-850F
| Диаметр канала, мм | от 200-6000 |
|
Диаметр трубы, мм |
от 150-6000 |
|
Глубина канала |
До 5 м |
| Доля мехпримесей | От 100 ррм (не менее 20% должны быть более 100 мкм) |
|
Допустимое отклонения результатов измерений |
2% |
|
Скорость потока |
от 0,02 до 4,5 м/с |
|
Длина кабеля (датчик-прибор), м |
15 |
|
Типы коллекторов и каналов |
Полностью заполненные т/п, частично- заполненные т/п, хозяйственно-бытовая канализация, ливневка, реки, ручьи и т.д. |
| Дисплей | ЖК, 4,5", цветной, с подсветкой |
| Протокол/ интерфейсы передачи данных |
Цифровой RS485 (Modbus) Аналоговый: унифицированный токовый 4-20мА |
|
Класс пылевлагозащиты |
IP 66 |
|
Количество точек привязки |
20 |
|
Глубина архива |
Сутки/ месяц/год - накопленный расход - тренды питания (выкл) - изменение статуса приборного комплекса |
|
Рабочий диапазон температур, С |
Датчики -17…+60 Вычислительный блок -20..+60 |
|
Электрическое питание прибора |
220В / 24В |

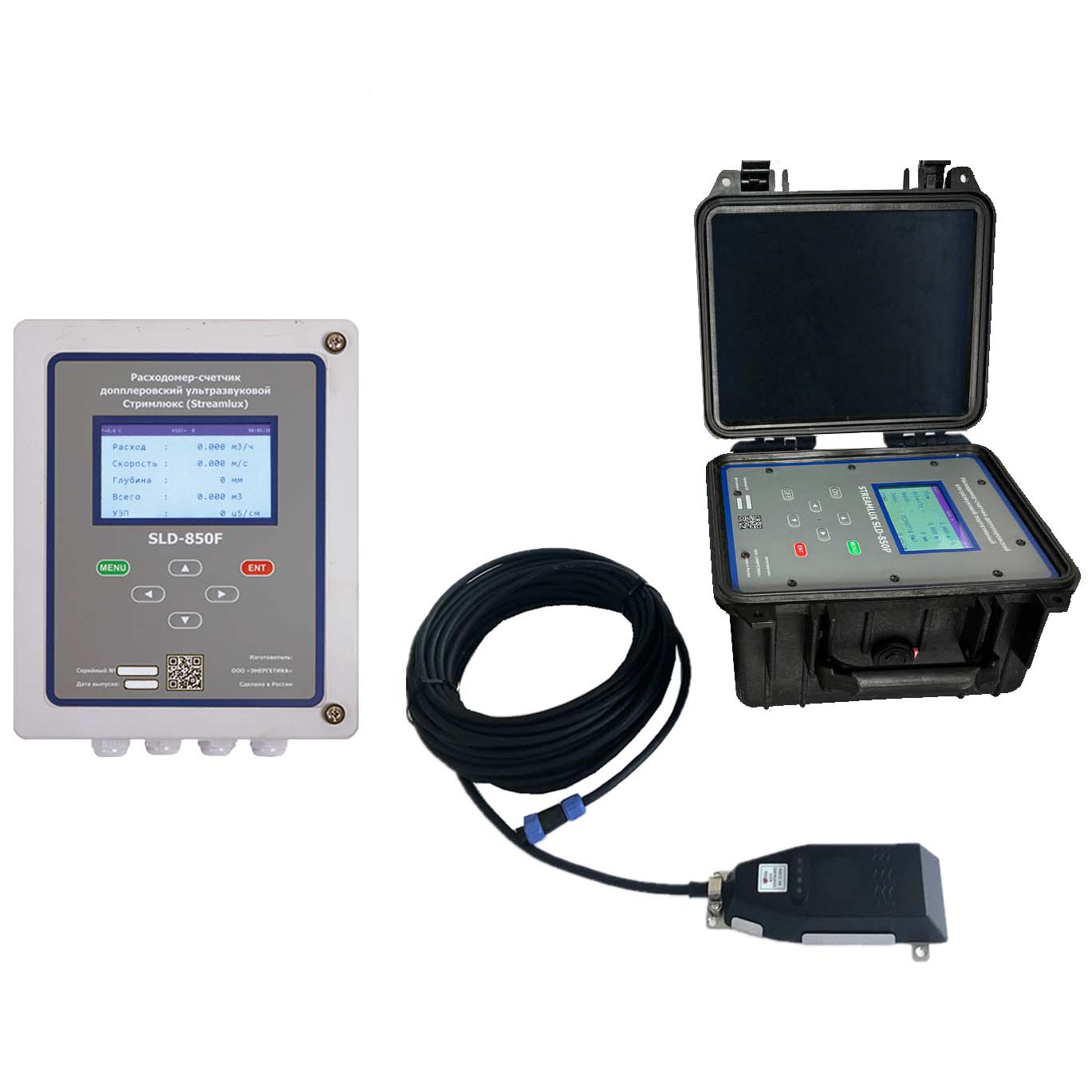

Прибор выпускается двух версиях:
- Стационарный SLD-850F

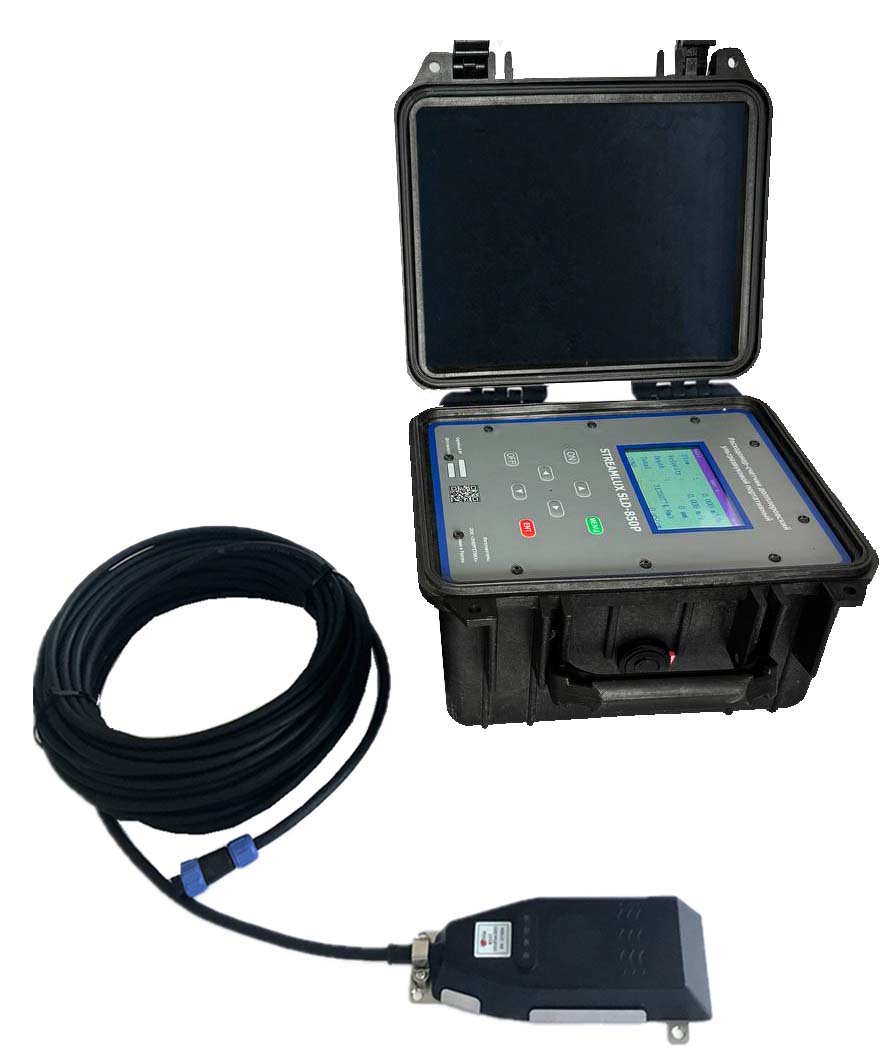

- Переносной SLD-850P (аккумулятор позволяет работать до 50 часов при температуре окружающего воздуха от минус 17 до + 60 градусов Цельсия)
Комплектация приборных комплексов SLD-850F / SLD-850:
- УЗ датчик
- Вторичный блок (с интерфейсом RS-485 (ModBus) / 4-20 мА)
- Соединительный кабель 15м
- Крепежный элемент для монтажа датчика на дне
- Руководство по эксплуатации (русифицированное)
