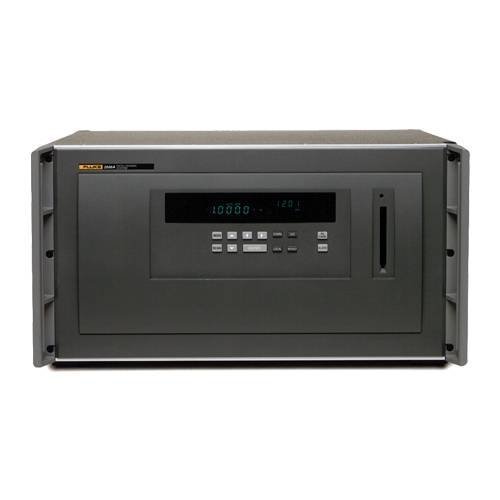

| Fluke 2686A | |
|---|---|
| Емкость канала | От 20 до 120 каналов на раме (6 аналоговых модулей ввода на каждые 20 каналов) Единый предупредительный сигнал на раму (открытый коллектор) Соединения: 10BaseT/100BaseT, TCP/IP через разъем RJ45, категория 5 |
| Математические функции | Помимо аналоговых и цифровых каналов ввода каждая система поддерживает 60 вычислительных каналов. Доступные вычисления: время и скорость, сложение, вычитание, умножение, деление, логарифм, натуральный логарифм, экспонента, квадратный корень, абсолютное значение, целая функция и среднее значение. |
| Подавление нормального режима | 50 дБ при 50/60 Гц, ±0,1 % |
| Входное значение триггера | Минимальный импульс: 5 мкс Минимальная задержка: 100 мс 'Высокое' входное значение: от 2,0 до 7,0 В 'Низкое' входное значение: от –0,6 до 0,8 В, без изоляции, замыкание контактов, совместим с TTL |
| Часы | Точность до 1 мин/месяц в диапазоне от 0 до 50 °C |
| Мощность, срок службы батарей | От 100 до 240 В перем. тока, 50 или 60 Гц 100 ВА максимальное значение, или от 9 до 45 В пост. тока (50 Вт максимальное значение – все слоты заняты + установлена карта памяти) (если оба источника работают параллельно, то используется большее из двух значений) при 120 В переменного тока эквивалентное напряжение постоянного тока составляет ~14,5 В |
| Температура, влажность (без конденсата) | Эксплуатация: от –20 до 28 °C, при относительной влажности <90><75><50> Хранение: от –40 до 70 °C при относительной влажности от 5 до 95 % |
| Высота над уровнем моря | Эксплуатация: 2000 м Хранение: 12 200 м |
| Стандарты | Все входные сигналы: Продукты с уровнем перенапряжения IEC категории II отвечают следующим стандартам по безопасности и излучению: EN50082-2, EN55022-1, EN550aa, класс A, EN610000-4-2, 3, 4, 6, 8, EN61326, EN61010-1, CAT II, CSA C22,2 № 1010,1 |
| Рабочая температура | от –20 до 60 °C |
| Диапазон температур при хранении | от –40 до 70 °C |
| Размер | 473 x 423 x 237 мм |
| Масса | 8,47 кг (только рама) |
| Основа системы регистрации данных | ПО Fluke DAQ Руководство по продукту на компакт-диске Предупредительный сигнал / триггер / разъем постоянного тока Кросс-кабель Ethernet, 1 метр Сетевой шнур Термопара типа T Флэш-карта памяти емкостью 128 МБ |
| Интерфейсы | Ethernet: отвечает стандарту IEEE 802,3 Ethernet, совместим со стандартами 100BaseT и 10BaseT, использует протокол TCP/IP RS-232C: только для калибровки |
| Системные требования | Совместимость с IBM, процессор Pentium II Microsoft Windows® NT/98/2000/XP 64 МБ ОЗУ 150 МБ свободного дискового пространства Экран VGA или SVGA, полная совместимость с IBM, с видеокартой 2 МБ RAM (VRAM) Привод CD-ROM Microsoft Internet Explorer 4,0 или более новой версии |
