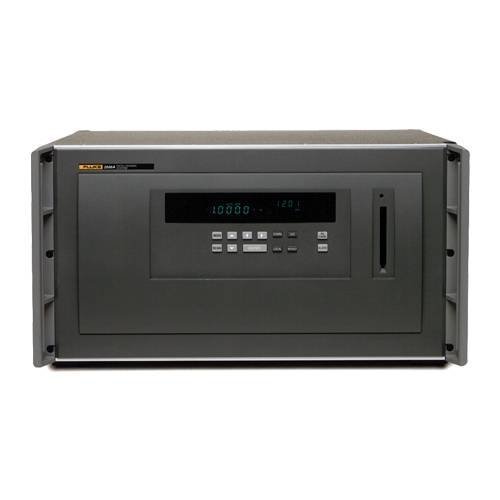

Система сбора данных Fluke 2680A-DIO
Система сбора данных Fluke 2680A-DIO

Система сбора данных Fluke 2680A-DIO


Артикул: 1620382
Цена с НДС:
По запросу
Количество
  • Характеристики
Технические характеристики



Fluke 2680A-DIO
Математические функции Помимо аналоговых и цифровых каналов ввода каждая система поддерживает 60 вычислительных каналов. Доступные вычисления: время и скорость, сложение, вычитание, умножение, деление, логарифм, натуральный логарифм, экспонента, квадратный корень, абсолютное значение, целая функция и среднее значение.
Подавление нормального режима  50 дБ при 50/60 Гц, ±0,1 %
Общий ввод Предустанавливаемый стартовый счетчик для источника постоянного тока, без изоляции, максимум +30 В, минимум –4 В.
Максимальное количество: 4 292 967 295
Минимальный сигнал: 2 В пиковое
Пороговое значение: 1,4 В
Частота: от 0 до 5 кГц (гаситель вибраций выключен)
Гистерезис: 500 мВ
Вход на гаситель вибраций: нет или 1,66 мс





Цифровые входы/выходы - 20 Пороговое значение: 1,4 В
Гистерезис: 500 мВ
Максимальный входной сигнал: +30 В, минимальный –4 В, без изоляции, логический выход 'ноль'
Логический выход 'ноль': Максимальный выходной сигнал 0,8 В = –1,0 мА (эквивалент нагрузки 1 LSTTL),
Максимальный выходной сигнал 1,8 В = –20 мА,
Максимальный выходной сигнал 3,25 В = –50 мА,
Выходное напряжение зависит от внешней нагрузки,
Минимальный выходной сигнал 3,8 В = 0,05 мА (эквивалент нагрузки 1 LSTTL)






Реле Количество: 8
Тип: тип С, DPST
Ток: 1 А, безындукционный
Время работы: 75 мс


Связь предупредительных сигналов Каждому цифровому блоку ввода-вывода можно произвольно присвоить цифровой вход, выход состояния или выход предупредительных сигналов (связанные с каким-либо каналом или каналами входа)
Входное значение триггера Минимальный импульс: 5 мкс
Минимальная задержка: 100 мс
'Высокое' входное значение: от 2,0 до 7,0 В
'Низкое' входное значение: от –0,6 до 0,8 В, без изоляции, замыкание контактов, совместим с TTL


Входное значение триггера Минимальный импульс: 5 мкс
Минимальная задержка: 100 мс
'Высокое' входное значение: от 2,0 до 7,0 В
'Низкое' входное значение: от –0,6 до 0,8 В, без изоляции, замыкание контактов, совместим с TTL


Входное значение триггера Минимальный импульс: 5 мкс
Минимальная задержка: 100 мс
'Высокое' входное значение: от 2,0 до 7,0 В
'Низкое' входное значение: от –0,6 до 0,8 В, без изоляции, замыкание контактов, совместим с TTL


Часы Точность до 1 мин/месяц в диапазоне от 0 до 50 °C
Мощность, срок службы батарей От 100 до 240 В перем. тока, 50 или 60 Гц 100 ВА максимальное значение, или от 9 до 45 В пост. тока (50 Вт максимальное значение – все слоты заняты + установлена карта памяти) (если оба источника работают параллельно, то используется большее из двух значений) при 120 В переменного тока эквивалентное напряжение постоянного тока составляет ~14,5 В
Температура, влажность (без конденсата) Эксплуатация: от –20 до 28 °C, при относительной влажности <90><75><50>
Хранение: от –40 до 70 °C при относительной влажности от 5 до 95 %
Высота над уровнем моря Эксплуатация: 2000 м
Хранение: 12 200 м
Стандарты Все входные сигналы: Продукты с уровнем перенапряжения IEC категории II отвечают следующим стандартам по безопасности и излучению: EN50082-2, EN55022-1, EN550aa, класс A, EN610000-4-2, 3, 4, 6, 8, EN61326, EN61010-1, CAT II, CSA C22,2 №  1010,1
Рабочая температура от –20 до 60 °C
Диапазон температур при хранении от –40 до 70 °C
Размер 473 x 423 x 237 мм
Масса 0,80 кг (только рама)
Цифровой модуль ввода-вывода и реле (один модуль для одной рамы) 20 цифровых входов/выходов, 8 контактов на 1 А, 1 сумматор

Включает модуль разъема DIO 2680A-102
Интерфейсы Ethernet: отвечает стандарту IEEE 802,3 Ethernet, совместим со стандартами 100BaseT и 10BaseT, использует протокол TCP/IP RS-232C: только для калибровки
Системные требования Совместимость с IBM, процессор Pentium II

Microsoft Windows® NT/98/2000/XP

64 МБ ОЗУ

150 МБ свободного дискового пространства

Экран VGA или SVGA, полная совместимость с IBM, с видеокартой 2 МБ RAM (VRAM)

Привод CD-ROM

Microsoft Internet Explorer 4,0 или более новой версии

Вы можете купить Система сбора данных Fluke 2680A-DIO уточнить характеристики, актуальную стоимость или подобрать аналоги отправив заявку на info@setrix.ru или позвонить по телефонам в разделе "Контакты".
