Система лазерной центровки Easy-Laser E530
Снят с производства. Смотрите аналог - Easy-Laser XT660

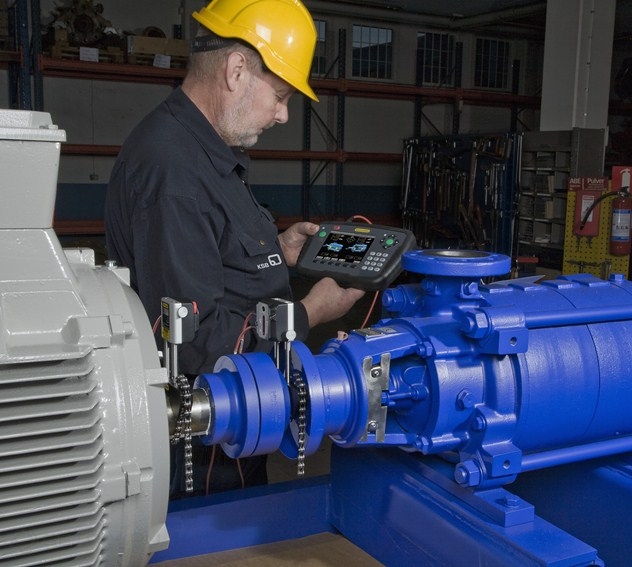

Easy-Laser® E530 – это точная интеллектуальная система центровки вращающихся машин и механизмов. Система Easy-Laser® E530 обладает хорошим соотношением цена/качество и позволяет обеспечить оптимальные условия для экономичной и надежной эксплуатации промышленного оборудования. Гарантия 3 года.
Прибор создан с учетом следующих принципов:
- Простота монтажа измерительных блоков
- Простота проведения измерения и анализа результатов.
Всю работу можно описать следующими действиями:
- Оцените состояние машины по вибрации на корпусе подшипников (с помощью виброанализатора)
- Проверьте люфты подшипников и «мягкую лапу» перед центровкой
- Сделайте измерение и центровку всего за три шага
- Зафиксируйте результат Вашей работы протоколом.
Типы оборудования на которых применима система:
- Горизонтальные агрегаты (насосы, электродвигатели, редукторы, компрессор и др.)
- Вертикальные агрегаты (насосы, электродвигатели, редукторы и др.)
- Ременные передачи при использовании дополнительного прибора (гладкие и зубчатые шкивы, блоки, цепные передачи и др.)
Возможности лазерной центровки EASY-LASER E530
- Центровка валов;
- Выверка шкивов/ блоков
- Вибрационные измерения
Функции лазерной центровки Е530
|
Проверка «мякгой лапы» |
Проверка жесткости опор (поиск ослабленной опоры) |
|
EASYTURN |
Возможность измерения с любого угла поворота вала. Поворот вала в трех положениях в любом направлении через 20 гр., таким образом достаточно провернуть вал в диапазоне 40гр. |
|
Компенсация теплового расширения |
Автоматический расчет величины корректных прокладок и сдвига опор с учетом прогрева агрегата |
|
Вертикальная центровка |
Центровка машин установленных вертикально или на фланцах |
|
Центровка ременных передач |
Возможность выставлять шкивы и блоки (дополнительно с блоком Е170 ВТА) |
|
Проверка допусков |
Сравнение полученных результатов с допускными значениями (установленными Вами) в автоматическом режиме |
|
Последовательно сочлененные машины |
Центровка трех последовательно сочлененных машин. Выбор контрольной машины выбирается Вами или программой. |
|
Фильтр измеренных значений |
Получение точных результатов в плохих условиях (турбулентные потоки воздуха, вибрация от соседних машин) |
|
360 – Любой угол |
Центровка с индикацией значений в реальном времени |
|
Три пары опор/ пара опор впереди |
Возможность центровки различных машин (с двумя опорами; тремя опорами; промежуточными опорами) |
|
Измерение вибрации (с дополнительным модулем Е285) |
Возможность измерить параметры вибрации (виброскорость, виброускорение) |
|
Функция выбора ракурса |
Возможность выбрать положение двигателя на экране с учетом его местоположения относительно оператора |
|
Программа «Значение» |
- Проверка зазоров подшипника |
Все измерения автоматически протоколируются и хранятся во внутренней памяти (а так же на флеш- накопителе)
Характеристики системы лазерной центровки Easy-Laser E530
|
Измерительные блоки M/S |
|
|
Тип детектора |
PSD 30мм |
|
Беспроводная связь |
Bluеtooth, класс 1 |
|
Разрешение |
0,001 мм |
|
Диапазон |
До 10м |
|
Тип лазера |
Диодный |
|
Длина волны |
635-670нм |
|
Класс лазера |
II |
|
Выходная мощность лазера |
<1мВт |
|
Электронный инклинометр (разрешение) |
0,1 |
|
Тепловые датчики |
-20…+60 гр.Цельсия |
|
Степень защиты корпуса |
IP 65 |
|
Температурный диапазон |
-10…+50 гр.Цельсия |
|
Блок дисплея |
|
|
Тип/ размер |
VGA 5.7 с подсветкой |
|
Время работы |
30ч |
|
Температурный диапазон |
-10…+50 гр.Цельсия |
|
Порты |
USB1, USB2, измерительные блоки, зарядное устройство |
|
Беспроводная связь |
Bluetooth |
|
Встроенная память |
10000 измерений |
|
Степень защиты корпуса |
IP 65 |
|
Размеры (ШхВхГ) |
250 х 175 х 63 |
|
Вес |
1020 гр |
|
Кабели |
|
|
Зарядный |
Длина 2 м |
|
Кабель USB |
Длина 1,8м |
|
Крепление и прочее |
|
|
Цепные ремни на вал |
тип V – образная скоба, ширина 18мм, d=10..450мм |
|
Стержни |
Длина 120мм, 60мм (стыкуемые) |
|
Модули беспроводной связи Blurtooth с аккумулятором (не входит в стандартный комплект) |
|
|
Беспроводная связь |
Технология беспроводной связи Class I Bluetooth® |
|
Температурный диапазон |
-10 … +50°C |
|
Продолжительность работы |
18 ч при питании одного блока, 9 часов при питании двух блоков |
|
Соединительный кабель |
0.16 м, включен в состав |
|
Габаритные размеры |
Ш х В х Г: 60 x 85 x 43 мм |
|
Вес |
180 г |
|
Материал корпуса |
Анодированный алюминий |
|
Сканер штрих-кода |
|
|
Разъем подключения |
USB |
|
Этикетки |
В комплекте 25 этикеток |
|
Система |
|
|
Относительная влажность |
10-95% |
|
Вес полный |
7,3кг |
|
Кейс для транспортировки (Ш х В х Г) |
500 х 415 х 170 мм |

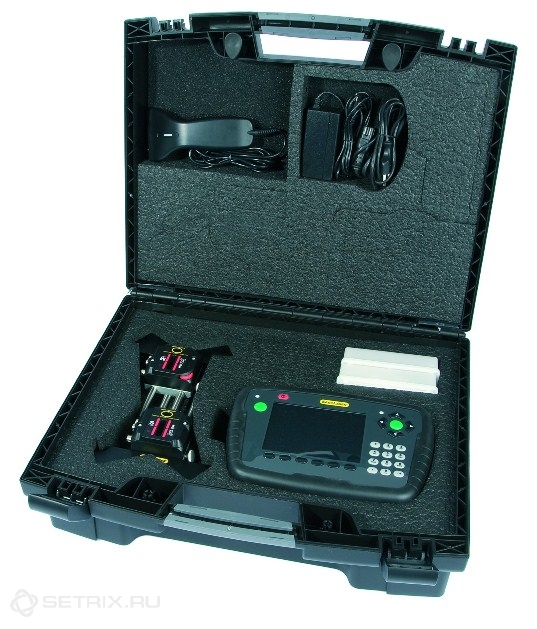

Комплект поставки прибора:
|
измерительный блок M |
1 |
|
измерительный блок S |
1 |
|
дисплейный блок |
1 |
|
устройство считывания штрихкодов с этикетками |
1 |
|
кабеля, 2 м |
2 |
|
крепежные призмы с цепями |
2 |
|
удлинительные цепи |
2 |
|
магнитных основания |
2 |
|
скобы для смещения |
2 |
|
стойки крепления 120мм |
4 |
|
стойки крепления 60 мм |
4 |
|
руководство по эксплуатации |
1 |
|
краткое руководство |
1 |
|
измерительная рулетка 3 м |
1 |
|
USB память |
1 |
|
USB кабель |
1 |
|
зарядное устройство (100–240 V AC) |
1 |
|
наплечный ремень для дисплейного блока |
1 |
|
CD с документацией |
1 |
|
транспортировочный кейс |
1 |
Более подробную информацию о приборе можно скачать здесь
