Стационарный ультразвуковой расходомер Streamlux SLS-720F
Стационарный ультразвуковой расходомер STREAMLUX SLS-720F предназначен для измерения скорости потока жидкости в трубах диаметром от 25 до 6000 мм с помощью накладных электроакустических преобразователей без нарушения целостности системы и технологического процесса. Измерение основано на различии скорости прохождения ультразвуковых волн по течению жидкости и против. К преимуществам данного метода можно отнести высокую точность измерения, простой и легкий монтаж, датчики не соприкасаются с жидкостью – нет риска загрязнения или воздействия агрессивных и токсичных жидкостей. Расходомер Streamlux SLS-720F позволяет измерять поток жидкости со скоростью от 0.005 до 12 м/с, данные отображаются на встроенном ЖК дисплее и могут передаваться в режиме реального времени на различные системы АСУТП или другие приемные устройства с помощью множества встроенных цифровых и аналоговых интерфейсов. Также в приборе имеются дополнительные входы для подключения внешних термопар или датчиков расхода. Расходомер изготовлен в пыле- влагозащищенном корпусе со степенью защиты IP67 (преобразователи IP68), питание осуществляется от сети переменного тока 220В или от постоянного тока 8 – 36В.
Расходомеры Streamlux серии SLS-720F внесены в Государственный реестр средств измерений под №71474-18 (межповерочный интервал 4 года) и могут применяться на объектах ЖКХ, в нефтедобывающей, химической, целлюлозобумажной, металлургической, и в других отраслях промышленности.
|
Области применения:
|
Особенности:
|
Технические характеристики расходомера STREAMLUX SLS-720F:
|
Диапазон измерения |
от 0.005 до 12 м/с |
|
Диаметр труб |
В зависимости от типа датчиков: 25 – 100 мм (TS-HT); 50 – 700 мм (TM-HT); 300 – 6000 мм (TL-HT); |
|
Погрешность |
25 – 100 мм: ±2,0% при скорости >0.5 м/с, ±4,0%<0.5 м/с; 50 – 700 мм: ±1,0% при скорости >0.5 м/с, ±2,0%<0.5 м/с; 300 – 6000 мм: ±1,0% при скорости >0.5 м/с, ±2,0%<0.5 м/с; |
|
Температурный диапазон датчиков |
Обычные: -30 .. +90 °C; Высокотемпературные: -30 .. +160 °C; |
|
Допустимое количество примесей |
до 5% |
|
Интервал измерений |
0.5 с |
|
Память |
суммарный расход за последние сутки/месяц/год; рабочий статус прибора; Время работы с включенным питанием и соответствующий расход жидкости за последние 64 включения и отключения. |
|
Дисплей |
2 строки по 20 символов, LCD с подсветкой; Отображение скорости потока, текущего и накопительного расхода (положительный, отрицательны), режим работы |
|
Входы |
5 универсальных входов 4-20 мА для передачи Данных, точность 0,1% (например термопары, датчики давления, уровня и т.д) |
|
Выходы |
«токовая петля» 4 .. 20 мА, 0 .. 20 мА; аналоговый 1 – 5 В; релейный 1 А при 125 В переменного тока или 2 А при 30 В постоянного тока; частотный (0 .. 9999 Гц); встроенный аварийный сигнал (зуммер), программируется пользователем; RS-232 (RS 485); |
|
Кабель связи прибор – датчик |
стандарт 5 м, опционально до 500 м. |
|
Степень защиты корпуса |
IP67 |
|
Монтаж |
на стену или DIN-рейку; |
|
Источник питания |
от сети переменного тока 220В; от сети постоянного тока 8 – 36 В; |
|
Температура эксплуатации блока управления |
-10 .. +70 °С; |
|
Материал корпуса |
ABS-пластик |
|
Гарантия |
5 лет |
Комплект поставки Streamlux SLS-720F:

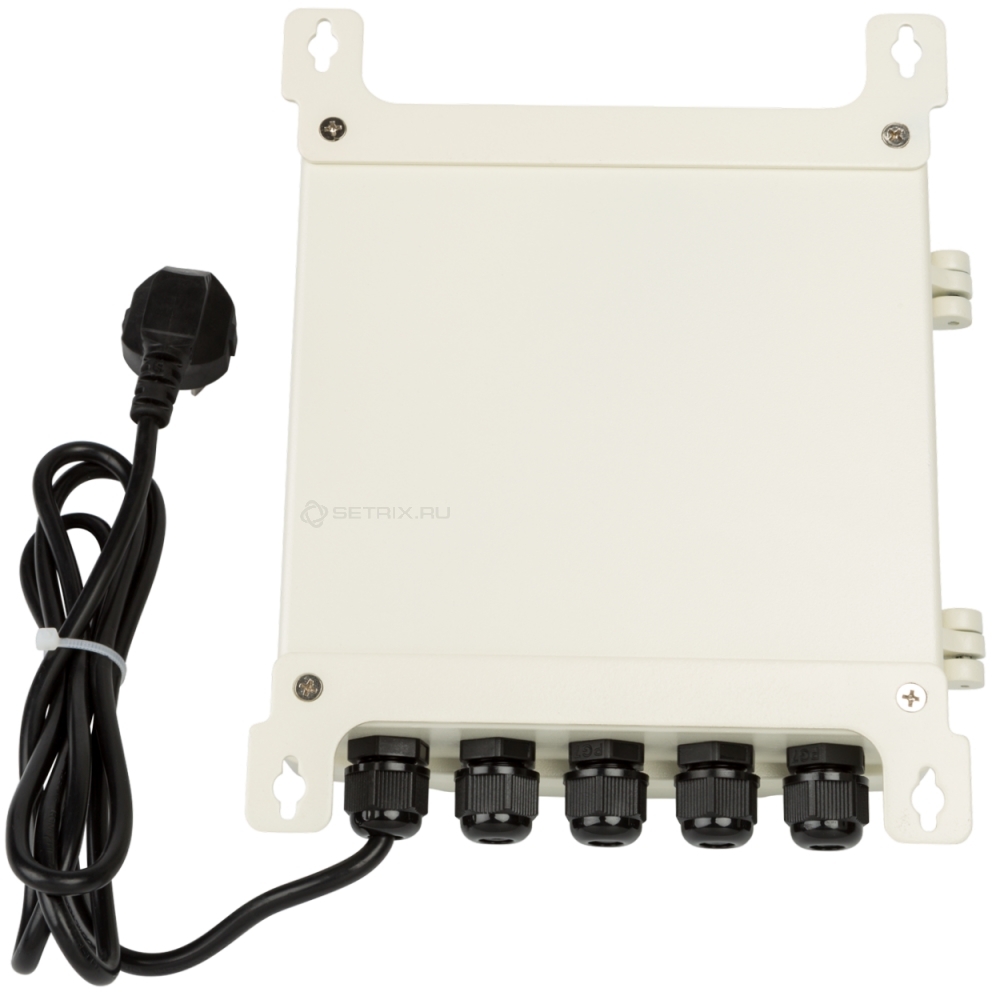

- Стационарный расходомер;

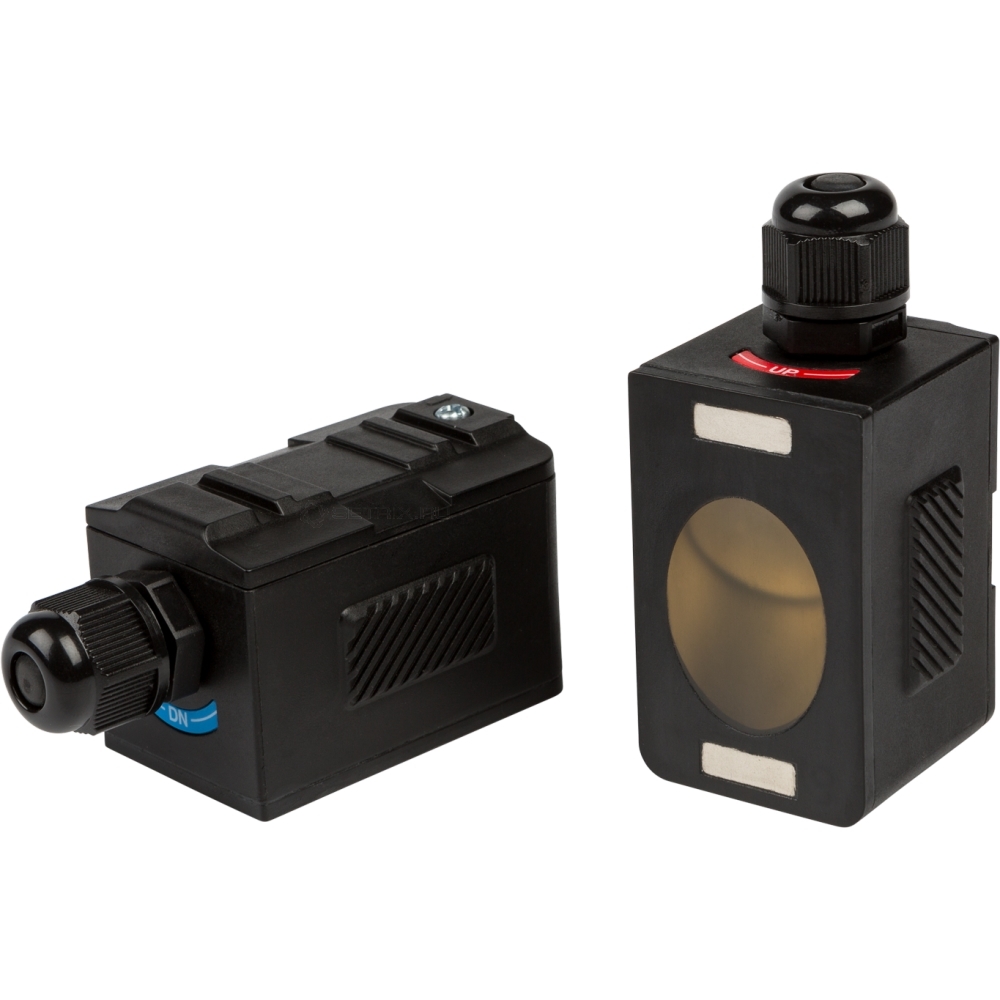

- Датчики – 2 шт (тип зависит от варианта комплектации);
- Соединительные кабели для датчиков (стандартная длина 5 м.) – 2 шт;
- Хомуты для крепления датчиков;
- Контактный гель;
- Инструкция по эксплуатации;
- CD с программным обеспечением для работы прибора по интерфейсу RS-485;
- Свидетельство о поверке;
Цены в зависимости от комплекта:
|
«БОЛЬШОЙ» Датчики TL-HT для труб диам. 300 – 6000 мм (-30 .. +160 °C) |
81 000,00 руб. с НДС |
|
«СРЕДНИЙ» Датчики TM-HT для труб диам. 50 – 700 мм (-30 .. +160 °C) |
79 000,00 руб. с НДС |
|
«МАЛЫЙ» Датчики TS-HT для труб диам. 25 – 100 мм (-30 .. +160 °C) |
77 000,00 руб. с НДС |
|
«ВРЕЗНОЙ» для труб диам. 80 – 6000 мм (-30 .. +160 °C) |
83 000,00 руб. с НДС |
*С поверкой +10000,00 руб. с НДС
