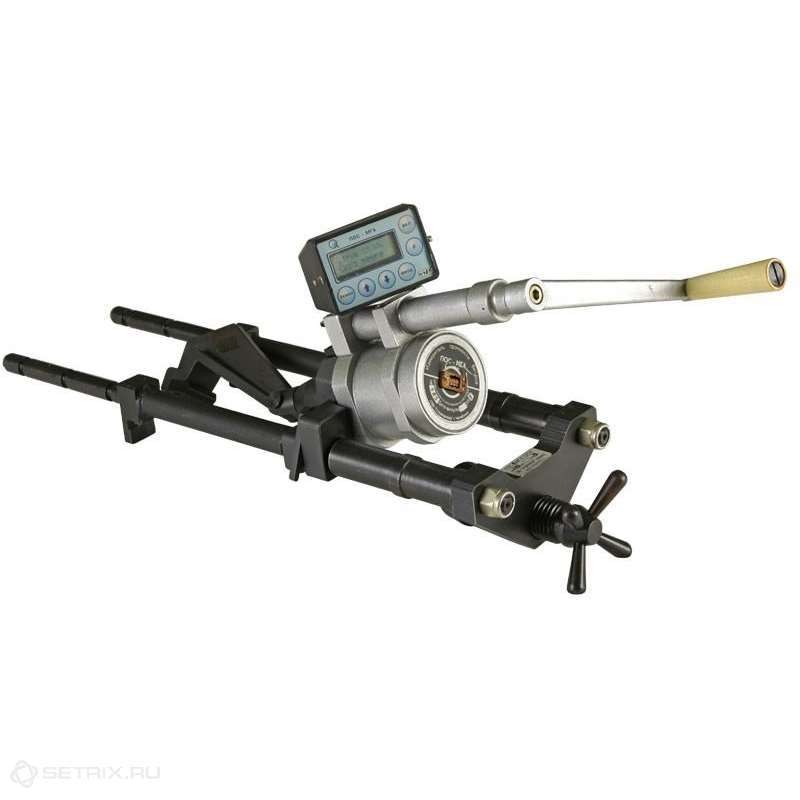

Измеритель прочности бетонных конструкций ПОС-50.МГ4 "СКОЛ"
Измеритель ПОС-50 МГ4 «СКОЛ» разработан для оценки прочностных характеристик конструкций тяжелых, мелкозернистых, легких и напрягающих бетонов монолитных, сборных и сборно-монолитных бетонных и железобетонных изделий, конструкций и сооружений методом скалывания ребра и отрывом со скалыванием согласно гост 22690-2015.
То есть данный приборный комплекс укомплектован двумя видами насадкадок для вышеуказанных методов.
Принцип работы устройства основан на преобразовании значения силы разрушения бетона при скалывании ребра или вырыве из него анкера в значение показателя прочности бетона по заданным зависимостям и алгоритмам. Для более точных результатов (исключение лишних расчетов) в приборе реализована функция выбора вида бетона, крупность заполнителя, калибр анкерного устройства, тип исследуемого образца, условия твердения бетона (нормальное или при тепловых воздействиях), так же реализована поправка на смещение микрометрической гайки. Результаты измерений храниться в энергонезависимой памяти комплекса ПОС-50 МГ4 «СКОЛ», память рассчитана на двести значений. Данные методы относятся к косвенным определениям характеристик прочности ЖБИ и К.
Данный прибор сослужит большую пользу на объектах строительного сектора при изготовлении, монтаже и диагностики железобетонных конструкций в промышленных и гражданских зданий и сооружений. То ест где необходимо оценить прочность ЖБИиК локально (непосредственно в конструкции).
Технические параметры измерителя прочности бетона ПОС-50 МГ4 «СКОЛ»
|
Наименование |
Значение и единицы измерения |
|
Интервал измерения прочности: - для метода скалывания ребра - для метода отрыва со скалыванием |
от 5 до 70 МПа от 5 до 100 МПа |
|
Интервал измерения силы |
от 5 до 60 кН |
|
Основная относительная погрешность |
не более 2% |
|
Габаритные размеры и масса в упаковке: - силовозбудителя и электронного вычислительного модуля - рамы «Скол» |
11,9 килограмм, ШхВхГ (550х270х220) мм 10,4 килограмм, ШхВхГ (540x200x180) мм |
| cc
Условия применения |
от минус 10 до + 50, при влажности не более 95% |
Состав комплекта прибора ПОС-50 МГ4 «СКОЛ»
|
Силовозбудитель |
1 шт. |
|
электронно вычислительный блок |
1 шт |
|
вилочный захват |
1 шт |
|
тяга с микрометрической гайкой |
1 шт |
|
бур (16мм/24мм) |
1/1 |
|
анкерные устройства 16мм и 24мм |
2 и 1 шт соответственно |
|
шлямбур ( для калибровки отверстия ) 16мм |
1 шт |
|
гаечный ключ 19мм |
1 шт |
|
резиновая груша (для подготовки отверстия) |
1 шт |
|
кофр |
1шт |
|
инструкция по применению |
1 шт |
|
соединительный кабель 350мм |
1 экз |
|
кабель для обмена данными с компьютером |
1шт |
|
Компактный диск с ПО |
1шт |
|
силовая рама для испытаний методом скалывания ребра |
1 шт |
|
Опорная плита (метод отрыва со скалыванием) |
1шт |
|
Рукоятка 100мм |
1 шт |
