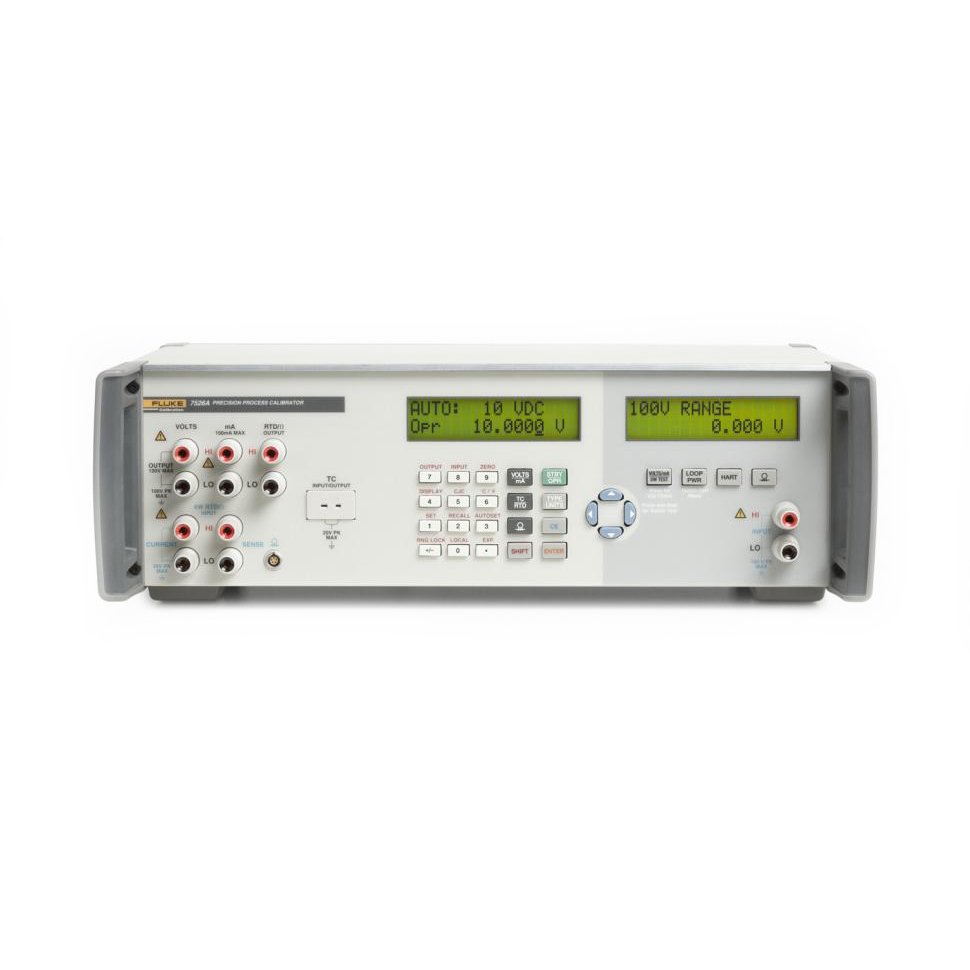

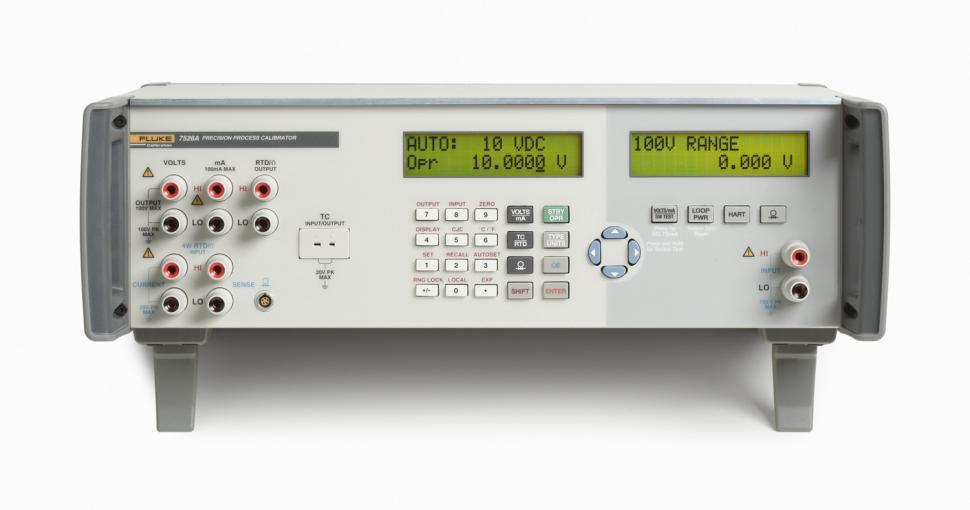

| Fluke 7526A-256 | |||
|---|---|---|---|
| Напряжение пост. тока, выход | |||
| Диапазон1 | Абсолютная погрешность, ± (миллионные доли выхода + мкВ), 1 год | Разрешение | |
| от 0 до 100 мВ | 30 | 3 | 1 мкВ |
| от 0 до 1 В | 30 | 10 | 10 мкВ |
| от 0 до 10 В | 30 | 100 | 100 мкВ |
| от 0 до 100 В | 30 | 1 мВ | 1 мВ |
| Выход и вход TC (термопары) | |||
| от –10 до 75 мВ | 30 | 2 | 1 мкВ |
| 1Все выходы положительные, если не указано иное | |||
| Напряжение пост. тока, изолированный вход | |||
| Диапазон | Абсолютная погрешность, ± (миллионные доли показания + мВ), | Разрешение | |
| от 0 до 10 В | 50 | 0,2 | 100 мкВ |
| от 10 до 100 В | 50 | 2,0 | 1 мВ |
| Сила пост. тока, выход | |||
| Диапазон1 | Абсолютная погрешность, ± (миллионные доли показания + мкА), | Разрешение | |
| от 0 до 100 мА | 50 | 1 | 1 мкА |
| 1Для напряжения линии менее 95 В ±100 миллионных долей показания | |||
| Пост. ток, изолированный вход | |||
| Диапазон | Абсолютная погрешность, ± (миллионные доли показания + мкА), | Разрешение | |
| от 0 до 50 мА | 100 | 1 | 0,1 мкА |
| от 0 до 24 мА1,2 (Питание контура) | 100 | 1 | 0,1 мкА |
| 1Питание контура: 24 В ±10 % 2Резистор HART: 250 Ом ± 3 % | |||
| Сопротивление, выход | |||
| Диапазон | Абсолютная погрешность, tcal ± 5 °C, ± Ом, 1 год | Разрешение | Номинальный |
| от 5 до 400 Ом | 0,015 | 0,001 Ом | от 1 до 3 мА |
| от 5 Ом до 4 кОм | 0,3 | 0,01 Ом | от 100 мкА до 1 мА |
| Сопротивление, вход | |||
| Диапазон | Абсолютная погрешность, ± | Разрешение | |
| от 0 до 400 Ом | 20 | 0,004 | 0,001 Ом |
| от 0 Ом до 4 кОм | 20 | 0,04 | 0,01 Ом |
| Примеры точности термопар, вход/выход (не для всех типов TC)1 | |||
| Тип TC | Температурный диапазон (°C) | Абсолютная погрешность, tcal ±5 °C, ± (°C), 1год2 | |
| Мин. | Макс. | ||
| J | -210 | 1200 | 0,09 |
| К | -250 | 1372 | 0,1 |
| S | -50 | 1767 | 0,29 |
| T | -250 | 400 | 0,11 |
| 1См. расширенные спецификации для всех типов TC (B,C,E,J,K,L,N,R,S,T,U,XK,BP) 2Лучшая точность в пределах указанного температурного диапазона TC | |||
| Пример RTD (резистивного датчика сопротивления) и термистора, выход (включены не все типы RTD)1 | |||
| Тип RTD | Температурный диапазон (°C) | Абсолютная погрешность, tcal ±5 °C, ± (°C), 1 год | |
| Мин. | Макс. | ||
| Pt 385, 100 Ом | -200 | 800 | 0,05 |
| YSI 400 | 15 | 50 | 0,007 |
| 1См. расширенные спецификации для всех типов RTD: Pt-100 (385, 3926, 3916), Pt- 200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT | |||
| Пример RTD и термистора, вход (включены не все типы RTD)1 | |||
| Тип RTD | Температурный диапазон (°C) | Абсолютная погрешность, | |
| Мин. | Макс. | ||
| Pt 385, 100 Ом | –80 | 100 | 0,020 |
| 100 | 300 | 0,024 | |
| 300 | 800 | 0,038 | |
| YSI 400 | 15 | 50 | 0,007 |
| 1См. расширенные спецификации для всех типов RTD: Pt-100 (385, 3926, 3916), Pt- 200, Pt-500, Pt-1000, Ni-120, Cu-427, SPRT | |||
| Общие данные | |||
| Стандартный интерфейс | RS-232, IEEE-488 (GPIB) | ||
| Температурный режим
| Эксплуатация: | от 0 до 50 °C | |
| Калибровка (tcal): | от 18 до 28 °C | ||
| Хранение: | от –20 до 70 °C | ||
| Электромагнитная совместимость | CE: соответствует стандарту EN61326, | ||
| Температурный коэффициент | Температурный коэффициент для температур | ||
| Относительная влажность | Эксплуатация: | ||
| Высота над уровнем моря | Эксплуатация: Хранение: | макс. 3000 м | |
| макс. 12 200 м | |||
| Класс безопасности | EN/IEC 61010-1:2010, 3-е издание, | ||
| Низкая изоляция аналоговых сигналов | 20 В | ||
| Питание линии | 120 В~: | от 100 до 120 В | |
| 240 В~: | от 220 до 240 В | ||
| Частота сети | от 47 до 63 Гц | ||
| Отклонения напряжения линии | ± 10 % от настройки | ||
| Потребляемая мощность | макс. 15 ВА | ||
| Габаритные размеры | 14,6х44,5х29,8 см | ||
| Масса (без дополнительных модулей) | 4,24 кг |
