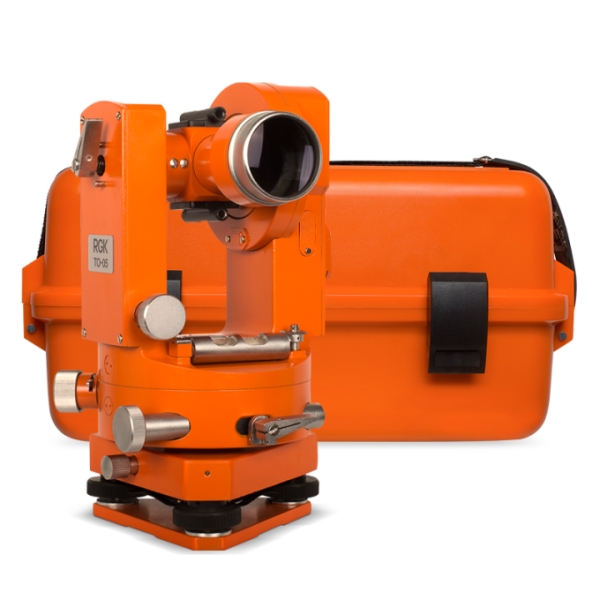

Оптический теодолит RGK TO-05 с точностью 5"
RGK TO-05 – высокоточный прибор для измерения вертикальных и горизонтальных углов. Прибор не содержит электронных компонентов, что делает его независимым от источника питания и одинаково точен при любых перепадах температур и электромагнитных помехах. Прибор оснащен оптикой с 30-кратным увеличением, СКО вертикального и горизонтального углов составляет 5’’, а также оснащен чувствительной компенсационной системой.

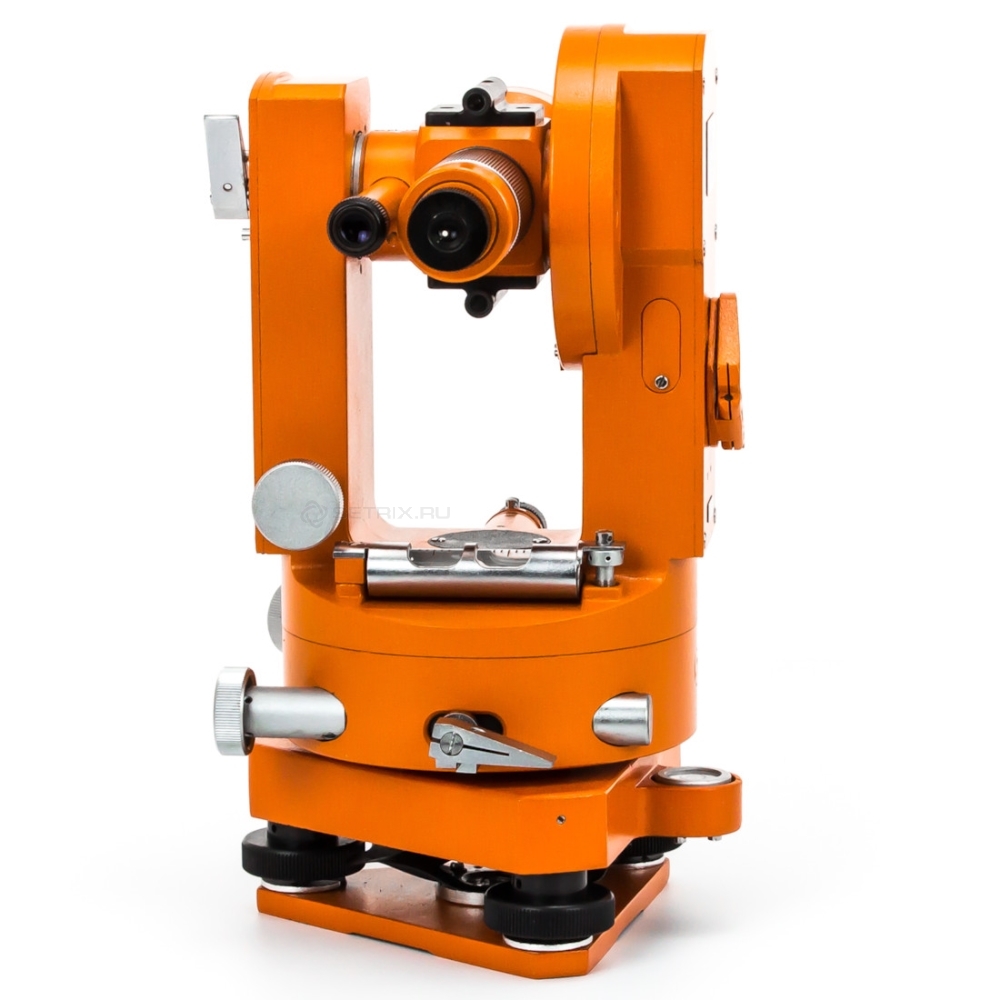

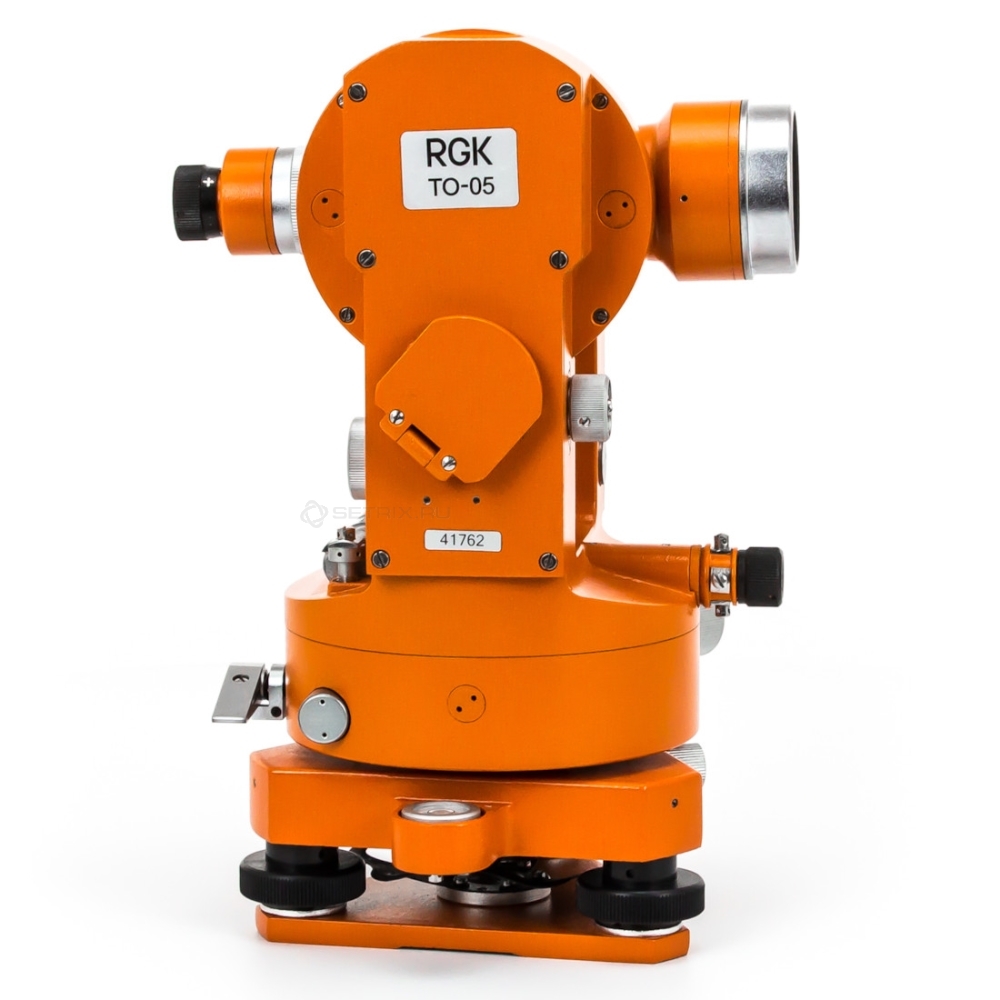

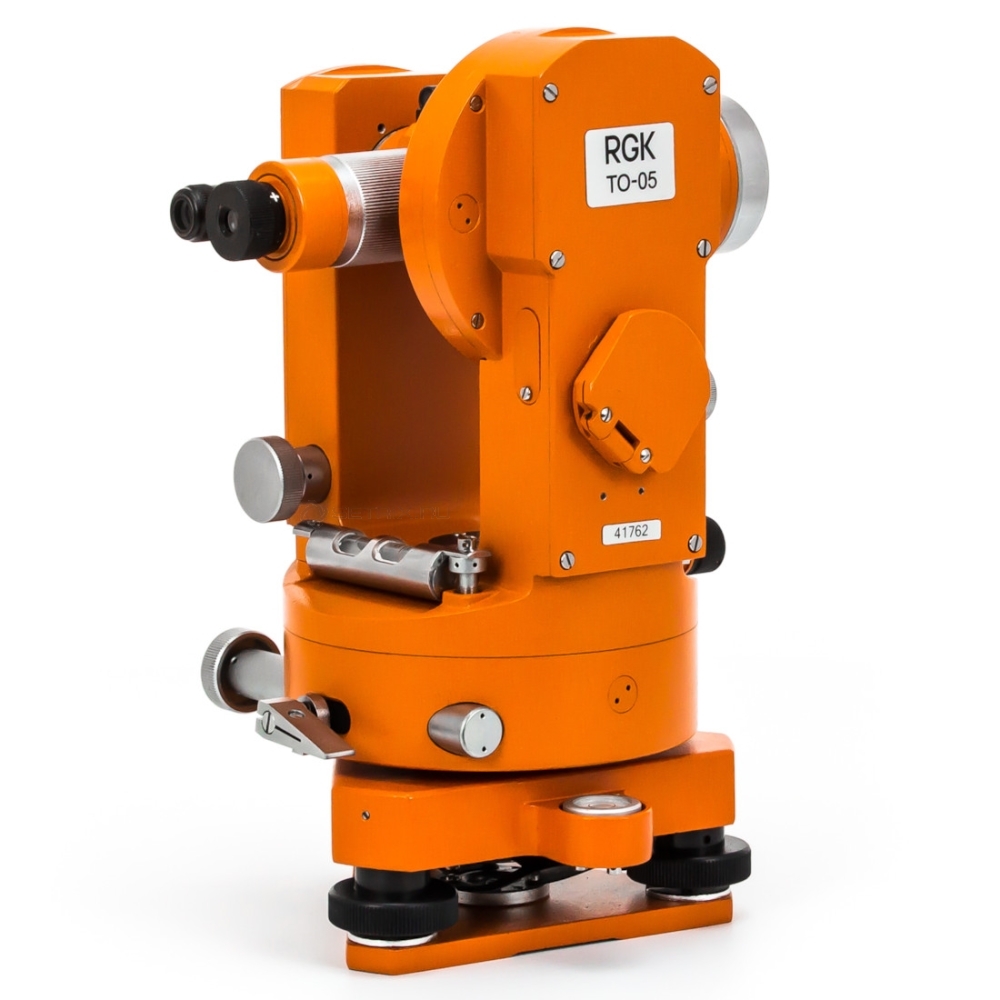

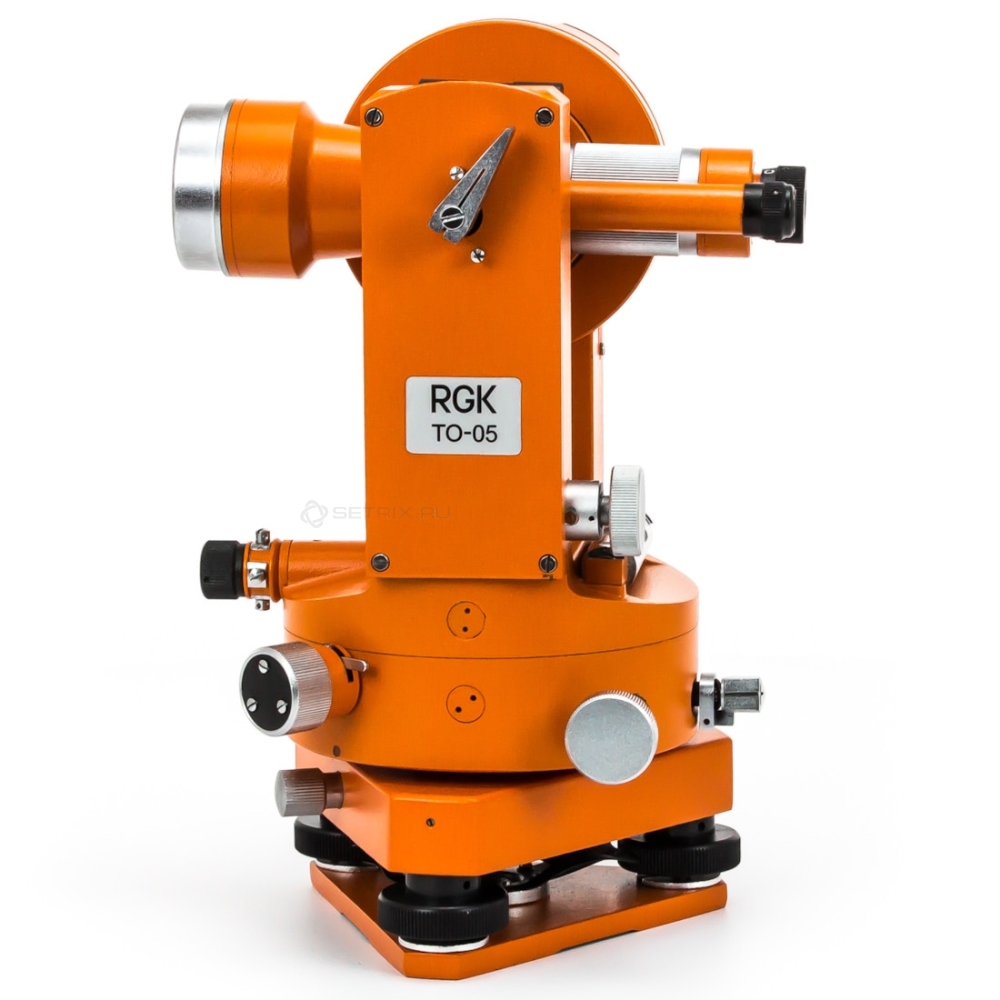

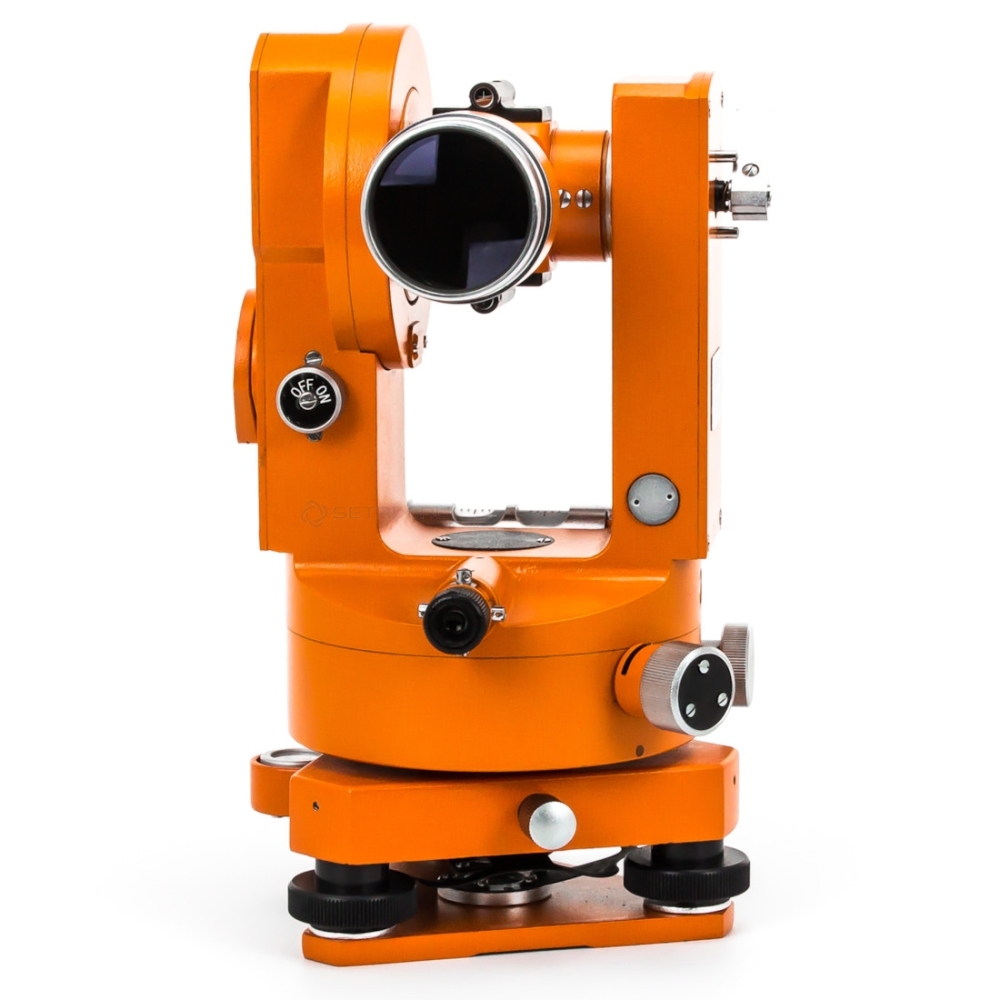

Теодолит TО 05 сконструирован по модульному принципу. Основными частями теодолита являются зрительная труба, вертикальная ось с горизонтальным кругом, колонка с горизонтальной осью и вертикальным кругом, микрометр, отсчетный микроскоп, модуль отсчетной системы, наводящие устройства. Зрительная труба обоими концами переводится через зенит и фокусируется на предмет вращением кремальеры. Окуляр устанавливается по глазу наблюдателя вращением диоптрийного кольца до появления четкого изображения горизонтального штриха сетки нитей. Оптические визиры предназначены для грубого наведения на цель. Зрительная труба наводится на цель вращением вокруг горизонтальной оси и вращением колонки теодолита вокруг вертикальной оси. Вертикальная ось полукинематического типа с опорой на шарики в верхней части обеспечивает высокую точность измерения горизонтальных углов, в том числе при визировании на цели, зенитные расстояния которых значительно отличаются.

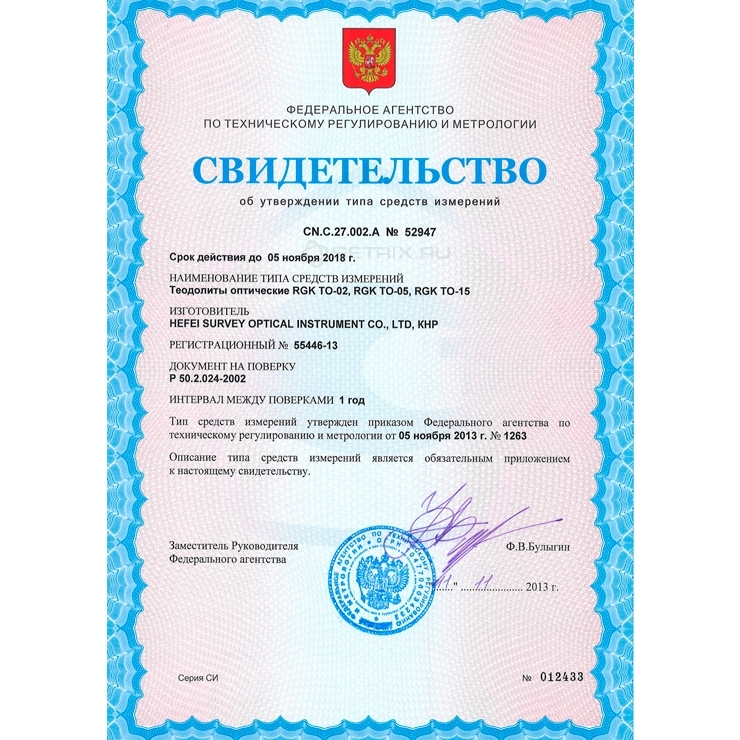

Корпус прибора защищен от проникновения влаги и пыли, имеет яркий окрас для быстрого обнаружения в условиях плохой освещенности. Теодолиты RGK серии TO внесены в Государственный реестр средств измерений под №55446-13.
Технические характеристики теодолита RGK TO-05:
СКО вертикального и горизонтального угла |
5’’ |
Изображение |
прямое |
Увеличение |
30-кратное |
Поле зрения |
1°30’ |
Вертикальный лимб |
диам. 76 мм, 1° |
Горизонтальный лимб |
диам. 94 мм, 1° |
Компенсация вертикального угла |
±2’ |
Микрометр |
1’ |
Диаметр объектива |
40 мм |
Коэффициент дальномера |
1:100 |
Диапазон фокусирования |
от 170 см. |
Цена деления уровней |
круглого 8’, цилиндрического 30’’ |
Изображение центрира |
Прямое, увеличение 3х, поле зрения 5° |
Температура эксплуатации |
от -30 до +50 °С |
Вес |
около 4,2 кг |
Комплект поставки RGK TO 05:
- теодолит;
- бленда;
- отвес;
- кисточка;
- шпилька;
- отвертка;
- чехол;
- руководство по эксплуатации;
- кейс для хранения и транспортировки;
