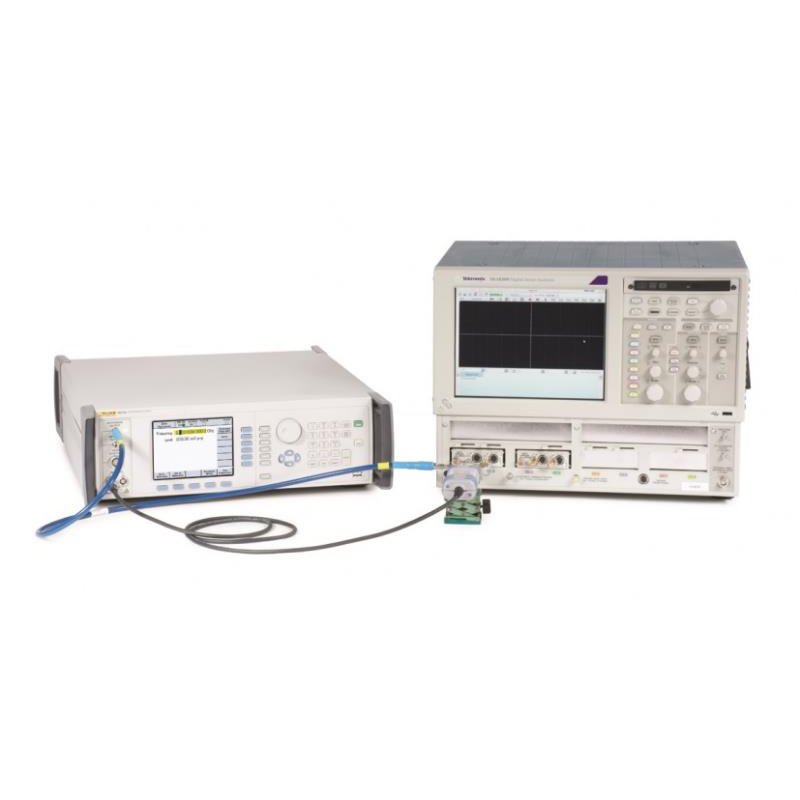

Fluke 96040A/75 | Характеристики частоты | Характеристики уровня (выход 50 Ом ) |
---|---|---|
Диапазон | 1 мГц – 4 ГГц | –130 – +24 дБм до 125 МГц, 14 дБм при 4 ГГц (с выравниванием) |
Разрешение | 10 мкГц | 0,001 дБ |
Точность | ± 0,05 частей на миллион ± 5 мкГц | Вниз до –48 дБм, ± 0,03 дБ до 100 кГц, ± 0,05 дБ до 128 МГц, ± 0,3 дБ на 4 ГГц |
От 10 МГц до 128 МГц, ± 0,05 дБ до –48 дБм, ± 0,1 дБ до –84 дБм, ± 0,7 дБ на –130 дБм | ||
Затухание | 0,02 дБ до 49 дБ, 0,15 дБ на 110 дБ | |
Относительно +10 дБм, от 10 Гц до 128 МГц | ||
КСВН | &le, 100 МГц: &le, 1,05, &le, 2 ГГц: &le, 1,1, 2 ГГц до 4 ГГц: &le, 1,0 + 0,05 xf (ГГц) | |
Спектральная чистота | Гармоники: –60 дБн, паразитные частоты: –78 дБн до 1 ГГц | |
Фазовый шум на 1 ГГц | –144 дБн/Гц, типовой, при смещении от 10 кГц до 100 кГц | |
Модуляция | Амплитудная, частотная, фазовая, внутренняя и внешняя. Затягивание частоты и внешняя установка уровня | |
Качание частоты | 1 мГц – 4 ГГц. Линейный или логарифмический. Начало-конец или центр-размах | |
Частотомер | Внутренний частотомер 50 МГц | |
Температура | Эксплуатация: от 0 °C до 50 °C, 23 °C ± 5 °C для указанной производительности Хранение: от –20 °C до +70 °C | |
Стандартные интерфейсы | IEEE-488,2 (GPIB) | |
Эмуляция команд GPIB | 9640A, 9640A-LPN, 9640A-LPNX, HP3335, HP8662A, HP8663A | |
Габариты (В x Ш x Г) | 146 мм x 442 мм x 551 мм с ручками, устанавливается в стандартную стойку 19 дюймов (483 мм) в случае комплектования модулем для монтирования в стойку Y9600 | |
Масса | 18 кг (40 фунтов) |
