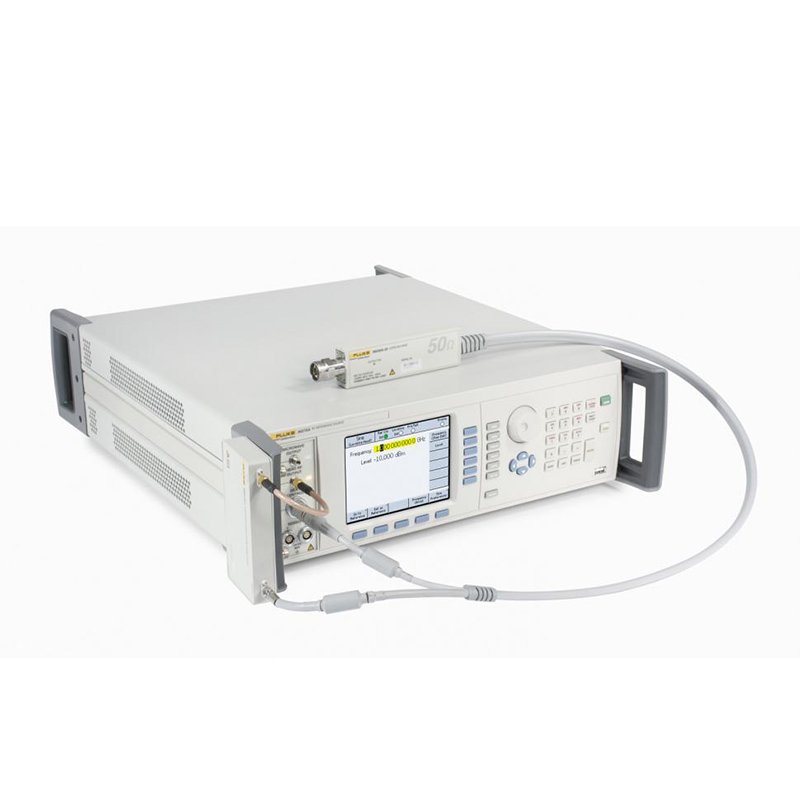

Опорный источник 27 ГГц с низким фазовым шумом Fluke 96270A/75/S
Опорный источник 27 ГГц с низким фазовым шумом Fluke 96270A/75/S

Опорный источник 27 ГГц с низким фазовым шумом Fluke 96270A/75/S


Артикул: 4489788
Цена с НДС:
По запросу
Количество
  • Характеристики
  • Комплектация
Технические характеристики



Fluke 96270A/75/S
Характеристики частоты Характеристики уровня
Диапазон частоты/уровня Выход регулировочной головки [50 Ом]: от 1 МГц до 4 ГГц
Прямой выход СВЧ: от 1 МГц до 27 ГГц [с низкоуровневой опцией] Выход СВЧ с ВЧ опцией: от 1 кГц до 27 ГГц [с низкоуровневой опцией]
от –130 до +24 дБм до 125 МГц, +14 дБм на 4 ГГц –4 [–100] до +24 дБм, >,1,4 ГГц: +20 дБм, [>,20 ГГц: +18 дБм] –10 [–35] до +18 дБм, >,1,4 ГГц: +14 дБм, [>,20 ГГц: +12 дБм]
Разрешение 10 мкГц 0,001 дБ
Точность по частоте ± 0,05 частей на миллион ± 5 мкГц
Точность по уровню (в 50 Ом) Выход регулировочной головки:
Вниз до -48 дБм, ± 0,03 дБ до 100 кГц, ± 0,05 дБ до 128 МГц, ± 0,3 дБ на 4 ГГц
От 10 МГц до 128 МГц, ± 0,05 дБ до –48 дБм, ± 0,1 дБ до –84 дБм, ± 0,7 дБ на –130 дБм Прямой СВЧ-выход:
Типовая ± 0,5 дБ до 4 ГГц, ± 0,5 дБ до 26,5 ГГц выход СВЧ с опцией ВЧ (после самохарактеризации):
Неопределенность постоянства мощности, ± 0,05 дБ на 100 МГц, ± 0,07 дБ на 1 ГГц, ± 0,1 дБ на 12 ГГц, ± 0,16 дБ на 26,5 ГГц
% неопределенности мощности (поправочный множитель) с заводской калибровкой, ± 1,06 % на 100 МГц, ± 1,42 % на 1 ГГц, ± 3,52 % на 26,5 ГГц
% неопределенности мощности (поправочный множитель) с опорным датчиком, откалиброванным со стандартной неточностью, и коррекцией вектора для рассогласований на выходном порте сплиттера, ± 0,37 % на 100 МГц, ± 0,49 % на 1 ГГц, ± 2,18 % на 26,5 ГГц





Точность затухания (в 50 Ом) Выход регулировочной головки: ± 0,02 дБ до 49 дБ, ± 0,15 дБ при 110 дБ относительно +10 дБм, 10 Гц до 128 МГц
КСВН Выход регулировочной головки (50 Ом): &le, 100 МГц: &le, 1,05, &le, 2 ГГц: &le, 1,1, 2 ГГц до 4 ГГц: &le, 1,0 + 0,05 x f (ГГц) выход СВЧ: прямой &le, 2,0 (типовой), сплиттер с ВЧ опцией &le, 1,22
Гармоники и субгармоники Гармоники &le,1 ГГц: –60 дБн, >,1 ГГц: –55 дБн, субгармоники &le, 4 ГГц: нет, >,4 ГГц: –60 дБн
Ложный сдвиг &ge, 3 кГц &le, –84 дБн на 500 МГц, &le, –78 дБн на 1 ГГц, &le, –66 дБн на 4 ГГц, &le, –48 дБн на 27 ГГц
Фазовый шум на 1 ГГц –144 дБн/Гц, типовой, при смещении от 10 кГц до 100 кГц
Модуляция АМ, ЧМ, ФМ, внутренняя и внешняя до 4 ГГц (регулировочная головка и СВЧ-выход), затягивание частоты и внешняя регулировка
Качание частоты От 1 МГц до 4 ГГц (регулировочная головка), от 1 МГц до 27 ГГц (СВЧ-выход). Линейный или логарифмический. Начало-конец или центр-размах
Частотомер Внутренний частотомер 300 МГц
Совместимость показаний измерителя мощности Термодатчик Rhode & Schwarz серии NRP-Z, модели 51, 52, 55,03, 55,04, 56, 57 и 58
Температура Эксплуатация: от 0 °C до 50 °C, 23 °C ± 5 °C для указанной производительности Хранение: от –20 °C до 70 °C
Стандартные интерфейсы IEEE-488,2 (GPIB)
Эмуляция команд GPIB 9640A, 9640A-LPN, 9640A-LPNX, HP3335, HP8662A, HP8663A, HP8340A, HP8360 B-Series, Agilent E8257 Series
Габариты (В x Ш x Г) 146 мм x 442 мм x 551 мм с ручками. Монтаж в стандартную стойку 19 дюймов (483 мм) при использовании монтажного комплекта Y9600
Масса 18 кг (40 фунтов)
  • Опорный источник 27 ГГц с низким фазовым шумом Fluke 96270A
  • Регулировочные головки 50 Ом и 75 Ом 4 ГГц
  • NUSB

Вы можете купить Опорный источник 27 ГГц с низким фазовым шумом Fluke 96270A/75/S уточнить характеристики, актуальную стоимость или подобрать аналоги отправив заявку на info@setrix.ru или позвонить по телефонам в разделе "Контакты".
