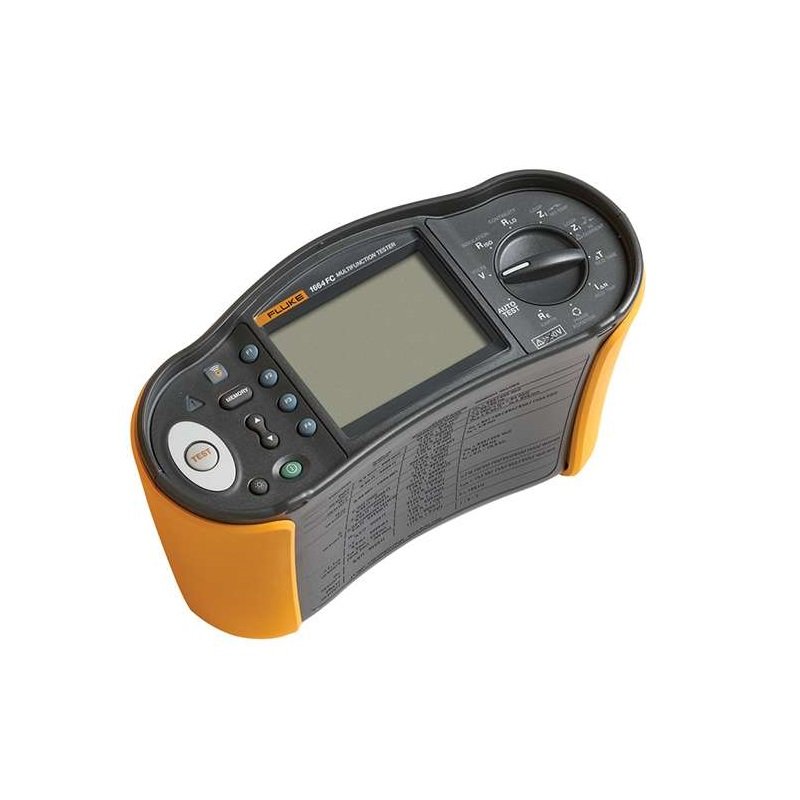

Fluke 1664 SCH | |
---|---|
Измерение напряжения переменного тока | |
Диапазон | 500 В |
Разрешение | 0,1 В |
Погрешность при 45–66 Гц | 0,8 % + 3 |
Входной импеданс | 360 кОм |
Защита от перегрузки | 660 В среднеквадратичное |
Проверка целостности цепи (RLO) | |
Диапазон (автоматический выбор) | 20 Ом / 200 Ом / 2000 Ом |
Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом |
Напряжение разомкнутой цепи | >, 4 B |
Измерение сопротивления изоляции (RISO) | |
Испытательные напряжения | 50–100–250–500–1000 В |
Погрешность испытательного напряжения (при номинальной силе испытательного тока) | +10%, –0% |
Испытательное напряжение | 50 В 100 В 250 В 500 В 1000 В |
Диапазон сопротивления изоляции | 20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм |
Разрешение | 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм |
Испытательный ток | 1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм |
Импеданс контура и шлейфа (ZI) | |
Диапазон | 10 Ом / 0,001 Ом / Режим больших токов мОм |
Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом |
Ожидаемый ток короткого замыкания на землю, проверка PSC | |
Диапазон | 1000 А / 10 кА (50 кА) |
Разрешение | 1 А / 0,1 кА |
Вычисление | Ожидаемый ток замыкания на землю (PEFC) или ожидаемый ток короткого замыкания (PSC) определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или сопротивление шлейфа (L-N) соответственно. |
Проверка УЗО, проверяемые типы УЗО | |
Тип УЗО | AC? G?,S? |
Модель 1664 | A, AC, B = «5» , S |
Примечания | ?Отклик на переменный ток ?Общего типа, без задержки ?Задержка времени = «4» Отклик на импульсный сигнал = «5»Отклик на сглаженный сигнал постоянного тока |
Проверка скорости срабатывания (?T) | |
Настройки тока? | 10–30–100–300–500–1000 мА – ВАр 10–30–100 мА |
Множитель | x ?, x 1 x 5 |
Диапазон измерений | УЗО тип G (310 мс, 50 мс) |
УЗО тип S (510 мс, 160 мс) | |
Примечания | ?1000 мА только для типа AC 700 мА максимум для типа A в режиме ВАр режим ВАр недоступен для типа B |
Измерение тока срабатывания УЗО/FI/Проверка линейным сигналом(I?N) | |
Диапазон тока | 30–110 % номинального тока УЗО? |
Величина ступени | 10 % от I?N? |
Время задержки при замыкании контактов | Тип G (300 мс/ступень) |
Тип S (500 мс/ступень) | |
Погрешность измерений | ±5 % |
Номинальные диапазоны тока срабатывания (ГОСТ Р 51326,1-99 / EN 61008-1) | 50–100 % для типа AC 35–140 % для типа A (>,10 мА) 35–200 % для типа A (?10 мА) 50–200 % для типа B ?5 % для типа B |
Примечания | ?30–150 % для типа A I?N >,10 мА 30–210 % для типа A I?N = 10 мА 20–210 % для типа B |
Проверка сопротивления заземления (RE) | |
Диапазон | 200 Ом / 2000 Ом |
Разрешение | 0,1 Ом / 1 Ом |
Частота | 128 Гц |
Выходное напряжение | 25 В |
Индикация чередования фаз | |
Пиктограмма | Индикатор чередования фаз активен. |
Общие технические характеристики | |
Размер (Д x Ш x В) | 10 x 25 x 12,5 см |
Масса (с батареями) | 1,3 кг |
Размер и количество батарей | Тип АА, 6 шт. |
Степень защиты | IP40 |
Безопасность | Соответствует требованиям ГОСТ 12,2.091-2012 / EN61010-1 Ed 2,0 (2001-02), UL61010, ANSI/ISA –s82,02,01 2000 и CAN/CSA c22,2 No. 1010, изд. 2 |
Перенапряжение | CAT III / 500В, CAT IV 300В |
Диапазоны и погрешность измерений | от EN61557-1 до EN61557-7, изд. 2, и EN61557-10, изд. 2 |
