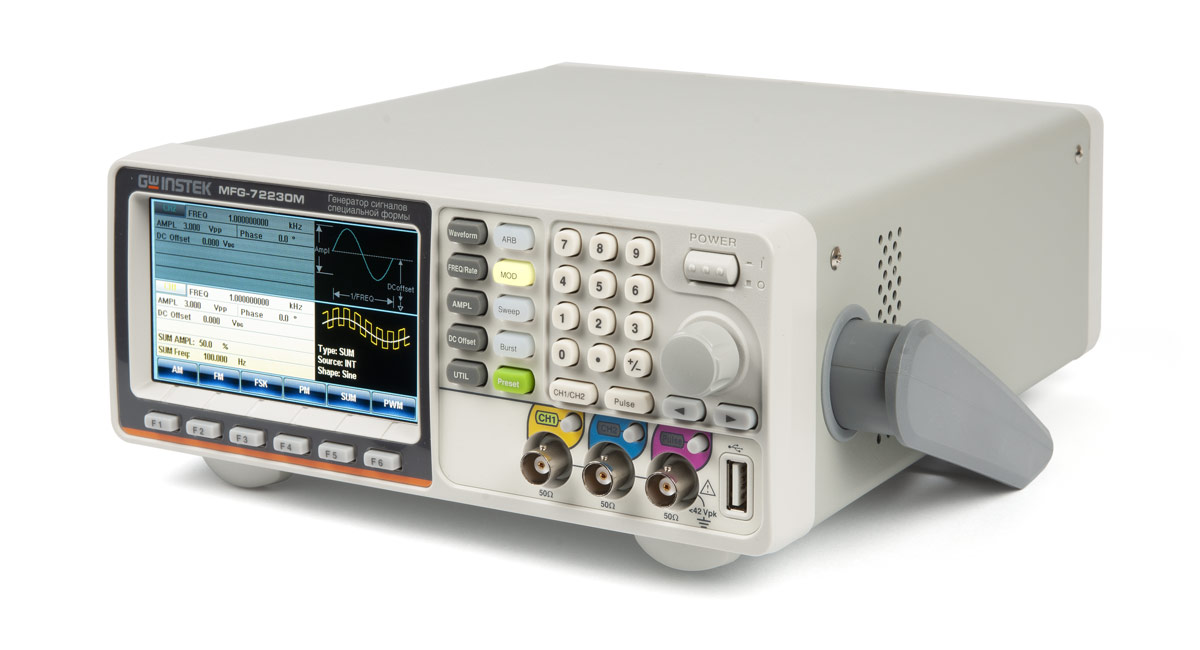

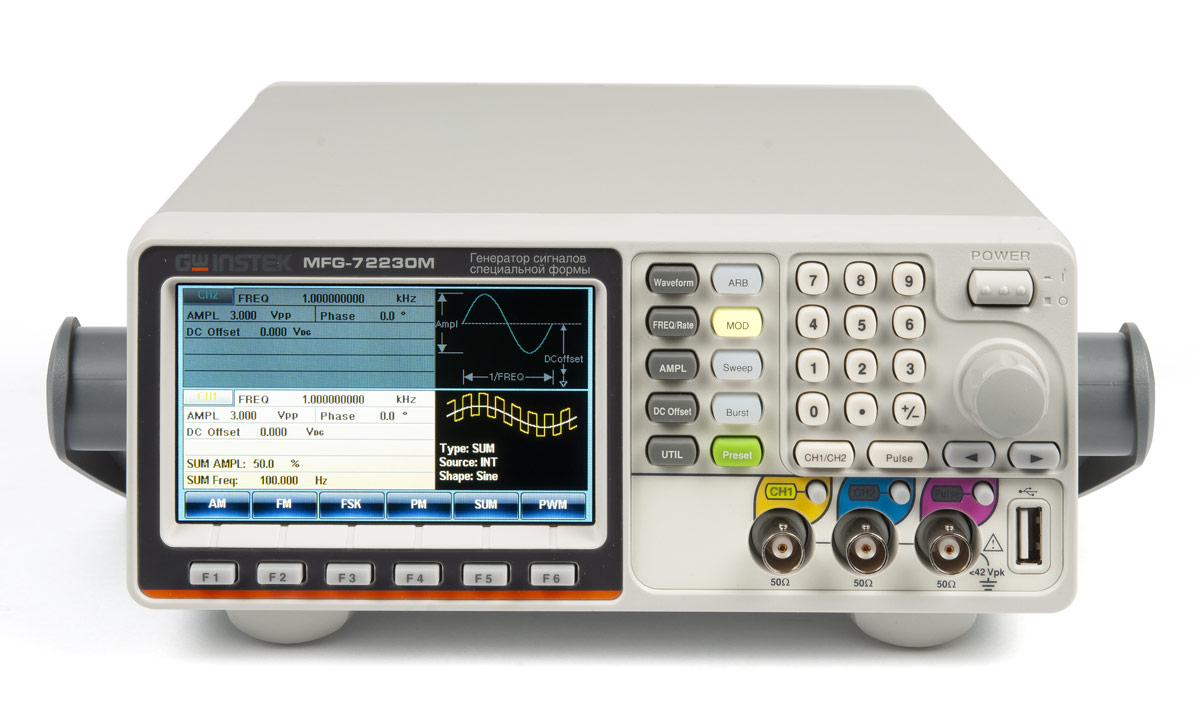

| | MFG-72230M |
| Основные параметры измерения |
| Количество каналов | 3 |
| Амплитуда | 10 Впик на нагрузке 50 Ом (разрешение 1 мВ) |
| Диапазон частот | 1 мкГц…30 МГц (синус) |
| Опорный генератор (погрешность установки частоты) | ±2?10-5 |
| Режим постоянного смещения | ± 5 Впик |
| Генератор сигналов произвольной формы |
| ЦАП | 14 бит |
| Частота дискретизации | 200 МГц |
| Длина памяти | 16 К точек, 66 встроенных форм |
| Генератор импульсов |
| Диапазон | 1 мкГц - 25 МГц |
| Амплитуда | 1 мВ…2,5 Впик (на 50 Ом) |
| Постоянное смещение | до ±1 В пик |
| Длительность импульса | 20 нс- 999,9 кс |
| Время нарастания / спада | 10 нс - 20 с с разрешением 1 нс |
| Коэффициент заполнения | 0,01-99,99 % |
| Общие характеристики |
| Диапазон | 5 Гц…150 МГц |
| Входящий уровень | 35 мВ…30 В скз |
| Режимы модуляции | AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн и ФМн |
| Режимы свипирования | Частота и Амплитуда формирование пакетов радиоимпульсов |
| Увеличения амплитуды | U вых (AC-DC) до +42 В или -42 В |
| Программное обеспечение | AWES для создания и редактирования сигналов произвольной формы (библиотека включает равномерный шум, гауссовский, шум Релея, цифр. коды NZ-код, Манчестер, RS-232, и др.) |
| Внутренняя память (запись/вызов) | 10 ячеек форм сигналов (16 К), 10 профилей настроек. |
| Дисплей | Цветной графический ЖКИ (диагональ 11 см, разрешение 480 х 272 точек) |

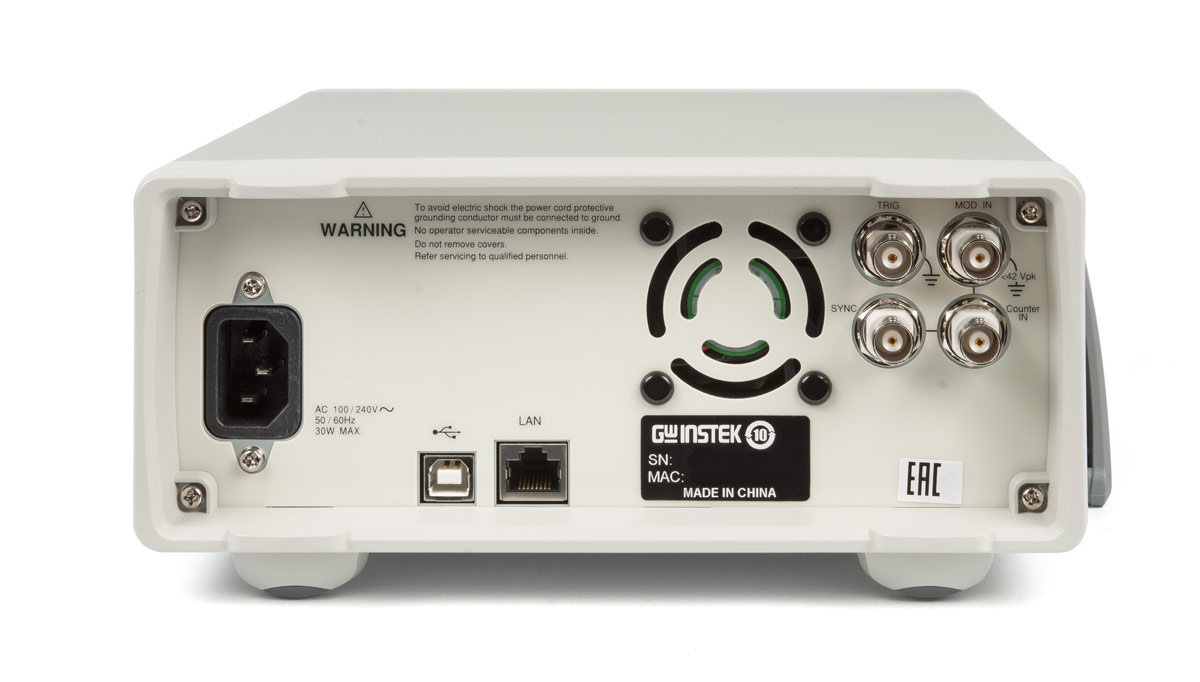

| Интерфейсы | USB (host/ device), LAN
|
| Габариты | 266 ? 107 ? 293 мм
|
| Масса | 2,5 кг
|
