ТРАНСМИТТЕР - ПЕРЕКЛЮЧАТЕЛЬ ВИБРОИЗМЕРИТЕЛЬНЫЙ METRIX SW6000
Трансмиттер-переключатель SW6000 функционально полон и является во многом избыточной системой защиты. В простейшей конфигурации SW6000 представляет собой одинарный вибровыключатель со стандартными свойствами, размещенный в необработанном корпусе для обычных или опасных условий применения. Полнофункциональная модель SW6000 обеспечивает местную защиту машины с дополнительным жидкокристаллическим дисплеем, выходным сигналом 4-20 мА и разъемом BNC для подключения виброанализаторов.
Особенности:
- Экономичная система защиты
- Одинарный или двойной порог
- Регулируемое время задержки срабатывания
- Выход по виброскорости или по вибросмещению
- Различные корпуса и способы монтажа
- Не требуется отдельной коробки для монтажа проводов
- Дополнительно имеется выход широкополосного сигнала через буфер с внутренней терминальной колодки
Применения:
- Вентиляторы теплообменников
Замечание: Если требуется внешний датчик для расширения частотного диапазона или из-за отсутствия достаточного места см. информацию о моделях серии SM.
Характеристики:
Датчик: внутренний пьезоэлектрический акселерометр
Формирователь сигнала: Усилитель/интегратор для формирования сигнала по виброскорости (пик или СКЗ) или по вибросмещению (пик-пик).
Температурная чувствительность: менее 0.05%/С (калибруется при 25 град. С).
Поперечная чувствительность: менее 10%
Изоляция: питание гальванически изолированно от измерительной цепи.
Подключение: Терминальная колодка под винт. Провода 14 AWG. 500 В скз на корпус.
Уровень взрывозащиты: см. Порядок Заказа
Внешние условия: в соответствии с NEMA 4, IP 65.
Электромагнитная совместимость: сертифицировано СЕ.
Максимальные уровни вибраций: 50 g (пик); 100 мм/с (пик).
Широкополосный выход: 100 мВ/g +/-2% при 25 град. С. Нелинейность менее 1% от полной шкалы.Широкополосный шум менее чем 0.1 g СКЗ при 25 град. С.
Выходное сопротивление по широкополосному выходу: 100 Ом. В=Длина линии до 300м экранированного кабеля (0.03пФ).
Релейные выходы: 250 В пер.тока, 1 А, оптическая изоляция, переключаемые в эксплуатации в номальнооткрытое или нормальнозакрытое положение.
Дополнительный дискретный выход: 50 В пост. тока, 1 А, переключаемые в эксплуатации в номальнооткрытое или нормальнозакрытое положение.
Дополнительный выход 4-20 мА: 4-20 мА пропорциональны виброскорости или вибросмещению. Ноль и максимальное значение шкалы выставлены с точностью 2%. Нелинейность менее 2 %. Сопротивление нагрузки не более 600 Ом.
Корпус: Литой алюминиевый взрыво/погодозащитный. Только погодозащитный - стальной крашеный.
Кабельные вводы: один или два в зависимости от функций.
Монтажный штырь: резьба 14 NPT
Питание: 115 В пер.тока (от 95 до 125В) 50/60 Гц; 230 В пер.тока, (от 190 до 250 В), 50/60 Гц; 24 В пост.тока, от 20 до 28 В.
Диапазон частот: Виброскорость +/- 3дБ от 2 до 500 Гц; Вибросмещение +/-3дБ от 2 до 200 Гц.
Частотный диапазон по широкополосному выходу: +/- 3дБ от 2 до 500 Гц (виброускорение).
Температурный диапазон: без дисплея -40C +85 град. C; с дисплеем -10С +70 град. С.

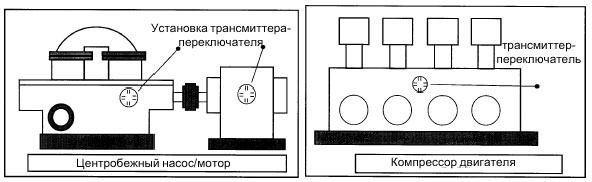

Монтаж:

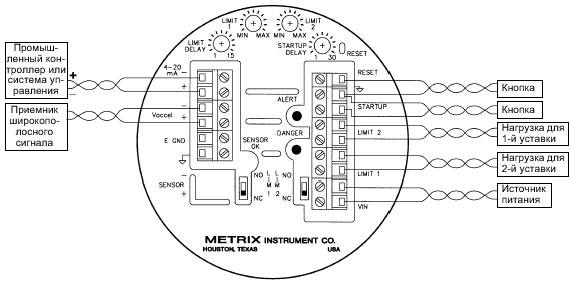

Схема подключения:
Порядок заказа:
