Вибровыключатели Metrix 5550 и 5550G

Полный аналог — MVS1110



  Механический вибровыключатель Metrix 5550 обеспечивает экономную защиту от вибрации на низко и средне скоростных машинах с помощью простого и надежного пружинного механизма, расположенному по центральной оси прибор. Выключатель может быть использован для активации сигнала тревоги или инициировать остановку оборудования. Отвечает всем требованиям для механических вибропереключателей. Возможность местного и дистанционного сброса с задержкой запуска. Однополюсные SPDT и двухполюсные DPDT контакты релейного выхода.

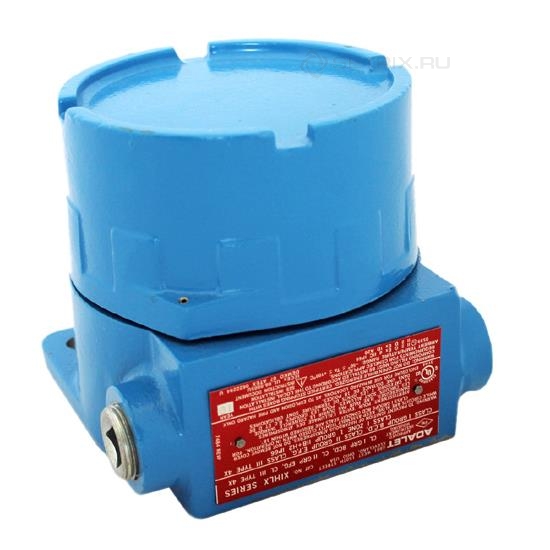

   Модель 5550G и 5550 используют одинаковую начинку, но модель 5550G может использоваться в среде с более высоким рейтингом взрывоопасности газовой группы IIC.

   Точку срабатывания выключателя можно регулировать в диапазоне от 0 до 16g (пик) с шагом прибл. 1g (1/8 оборота винта регулировки). Данный регулировочный винт доступен снаружи на 5550, на 5550G крышка корпуса должна быть снята для доступа к регулировочному винту. Для машин, которые при запуске создают вибрацию выше нормы предусмотрена задержка сброса/запуска. Когда клеммы находятся под напряжением, активируется соленоид. Этот соленоид сбросит переключатель (если он находится в отключенном состоянии), а затем удерживает его в этом отключенном состоянии в течение примерно 30 секунд, после чего возобновляется нормальная работа переключателя.

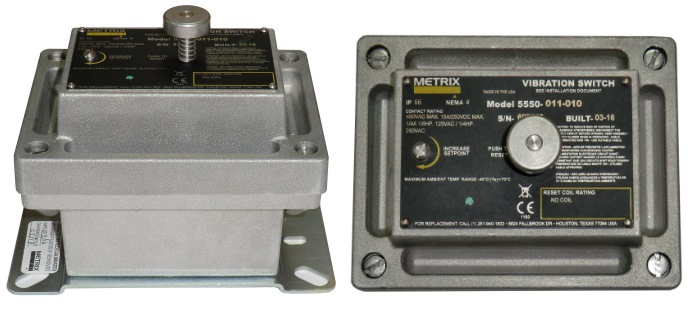

фото механического вибровыключателя 5550

Основные характеристики:

Модель

5550

5550G

Диапазон

0 – 16g, 0 – 60Гц, 0 – 3600 об/мин

Регулировка уставки

внешний винт

внутренний винт

Сброс

ручной (кнопка) и электрический

только электрический

Усилие удержания катушки сброса

2, 5 или 10g

Контакты релейного выхода

однополюсные SPDT или двухполюсные DPDT, серебряные или позолоченные

Степень защиты

NEMA 4/IP66 и NEMA 4X/IP66

NEMA 4/IP66

Материал корпуса

Алюминий, не содержащий меди (NEMA4) или литой алюминий, не содержащий меди,

с прозрачным эпоксидным покрытием (NEMA 4X)

Литой алюминий с синим эпоксидным покрытием

Температура эксплуатации

от -40 до +70 °C

Степень защиты

ATEX / IECEx ExdIIB+H2T6Gb

UL US/CA Класс I, разд. 1, группы B, C, D, Класс II, разд. 1, группы E, F, G

INMETRO ExdIIB+H2T6Gb

EAC 1ExdIIB+H2T6Gb

ATEX / IECEx ExdIICT6Gb

EAC 1ExdIICT6Gb

Вес

около 1,8 кг

около 2,5 кг



Порядок заказа:

Артикул имеет следующий вид - 5550-ABC-DEF, ниже приведены возможные значения параметров:

5550

5550G

A

Класс защиты для опасных зон

A

Класс защиты для опасных зон

0

отсутствует

G

ATEX/IECEx, огнестойкое исполнение

ExdIICT6Gb (Ta от –40 до +70 °C)

ExtbIIICT85°CDb, Ta от –40 до +70 °C, IP66



EAC, взрывозащищенное исполнение

1ExdIICT6Gb(Ta от –40 °C до +70 °C)

1

UL US/CA, Класс I, разд. 1, группы C, D; класс II, разд. 1, группы E, F, G





2

UL US/CA, Класс I, разд. 1, группы B, C, D; класс II, разд. 1, группы E, F, G





4

ATEX/IECEx, огнестойкое исполнение ExdIIB+H2T6Gb, ExtbIIICT85°CDb, Ta от –40 до +70 °C, IP66





11

INMETRO, огнестойкое исполнение, ExdIIB+H2T6Gb1, ExtbIIICT85°CDb, Ta от –40 до +70 °C, IP66





A

EAC, взрывозащищенное исполнение, 1ExdIIB+H2T6Gb, Ta от –40 °C до +70 °C





B

Контакты релейного выхода

B

Контакты релейного выхода

1

SPDT, серебряные, 15A

1

SPDT, серебряные, 15A

2

DPDT, серебряные, 15A

2

DPDT, серебряные, 15A

3

SPDT, золотые, 1A

3

SPDT, золотые, 1A

4

DPDT, золотые, 1A

4

DPDT, золотые, 1A

C

Усилие удержания катушки сброса

C

Усилие удержания катушки сброса

1

5g

1

5g

2

2g

2

2g

3

10g

3

10g

D

Напряжение катушки сброса

D

Напряжение катушки сброса

0

отсутствует

1

115 В перем. тока

1

115 В перем. тока

2

230 В перем. тока

2

230 В перем. тока

3

24 В пост. тока

3

24 В пост. тока

4

115 В пост.тока

4

115 В пост.тока





E

Кабельный ввод

E

Кабельный ввод

1

¾ дюйма NPT/Metrix 5173

9

¾ дюйма NPT

2

¾ дюйма NPT/Metrix 5097





3

¾ дюйма NPT/Metrix 5078





4

M20 x 1,5/Metrix 5097





6

M20 x 1,5/Metrix 5173





7

¾ дюйма NPT/Metrix или PMC-BETA 440





8

M20 x 1,5/Metrix 5078





F

Рейтинг защиты

F

Рейтинг защиты

0

NEMA 4/IP66

2



1

NEMA 4X/IP66





Например: 5550-411-040, 5550-421-041, 5550-G11-292 и т.д.



Размеры модели 5550:

механический вибровыключатель 5550 размеры



Размеры модели 5550G:

вибровыключатель 5550G
