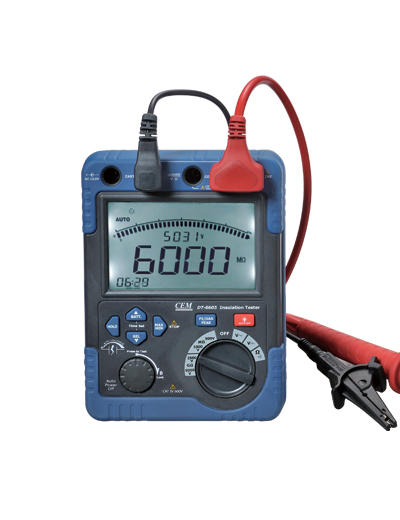

DT-6605 | ||||
---|---|---|---|---|
Измерение сопротивления изоляции | ||||
Номинальное напряжение | 500В | 1000В | 2500В | 5000В |
Диапазон измерений (автоматически й выбор) | 0,005 - 6,000 МОм 6,01 - 60,00 МОм 60,1 - 600,0 МОм 0,61 – 600 ГОм | 0,005 - 6,000 МОм 6,01 - 60,00 МОм 60,1 - 600,0 МОм 0,61 – 6,00 ГОм | 0,05 - 60,00 МОм 60,1 - 600,0 МОм 0,61 – 6,00 ГОм 6,1 – 60,0 ГОм | 0,05 - 60,00 МОм 60,1 - 600,0 МОм 0,61 – 6,00 ГОм 6,1 – 60,0 ГОм |
Напряжение холостого хода | Постоянный ток 500В +20%,-0% | Постоянный ток 1000В +20%,-0% | Постоянный ток 2500В +20%,-0% | Постоянный ток 5000В +20%,-0% |
Номинальный ток | 1 - 1,2 мА (при нагрузке в 0,5 МОм) | 1 - 1,2 мА (при нагрузке в 1 МОм) | 1 - 1,2 мА (при нагрузке в 2,5 МОм) | 1 - 1,2 мА (при нагрузке в 5 МОм используйте сетевой адаптер) |
Ток короткого замыкания | Около 1 мА | |||
Погрешность | ±2,5% от снятия показаний ±15 число цифр (при 0,005 - 600,0 МОм) ±3% от снятия показаний ±15 число цифр (при 0,61 - 6,00 ГОм) ±4% от снятия показаний ±15 число цифр (при 6,1 - 60,0 ГОм) | |||
Диапазон напряжений на мониторе | от 5 до 6000В постоянного тока (разрешение 1В), погрешность ±1,5% от снятия показаний ±5 число цифр Примечание: Этот монитор используется для проверки электрических зарядов, хранящихся на испытываемом оборудовании, с целью выявления разрядки. Измеренное значение напряжения, отображённое на ЖК-дисплее, является эталонной величиной. Прибор показывает неточные значения при напряжении более 30 В. | |||
Измерение напряжения постоянного/переменного тока | ||||
Диапазон | Разрешение | Погрешность | ||
Напряжение постоянного тока | 0,5 - 600,0 В | 0,1 В | ±1,0% от снятия показаний ±5 число цифр | |
Напряжение переменного тока (от 40 до 400Гц) | 0,5 - 600,0 В | 0,1 В | ±1,0% от снятия показаний ±5 число цифр (от 40 до 60Гц) ±2,5% от снятия показаний ±10 число цифр (от 61 до 400Гц) | |
Измерение низкого сопротивления и прозвонка цепи | ||||
Диапазон | Разрешение | Погрешность | ||
Сопротивление (автоматический выбор) | 0,1 - 600,0 Ом | 0,1 Ом | ±1,5% от снятия показаний ±10 число цифр | |
601 - 6,000 кОм | 0,001 кОм | ±1,5% от снятия показаний ±15 число цифр | ||
Звуковой сигнал при прозвонке цепи | 50 Ом | |||
Ток короткого замыкания | 200 мА | |||
Напряжение испытания холостого хода | 4,5 В |
