Лазерный центровщик Easy-Laser E420

Снят с производства. Смотрите обновленную модель — Easy-Laser XT440.

Easy Laser® E420 – система начального уровня для измерения и центровки вращающегося оборудования. Измерительные блоки со встроенными Bluetooth® модулями и большой цветной дисплей 5,7” соответствуют требованиям класса защиты IP65 для работы в тяжелых промышленных условиях. Такие функциональные возможности ранее были доступны только в дорогих системах! Таким образом, в E420 есть все, что должно быть в простой системе лазерной центровки Гарантия 3 года.

Прибор создан с учетом следующих принципов:

  • Простота монтажа измерительных блоков;
  • Простота проведения измерения и анализа результатов.

Всю работу можно описать следующими действиями:

  • Оцените состояние машины по вибрации на корпусе подшипников (с помощью виброанализатора
  • Проверьте люфты подшипников и «мягкую лапу» перед центровкой
  • Сделайте измерение и центровку всего за три шага
  • Зафиксируйте результат Вашей работы протоколом.

Типы оборудования на которых применима система:

  • Горизонтальные агрегаты (насосы, электродвигатели, редукторы, компрессор и др.)
  • Вертикальные агрегаты (на фланцах, показывает смещение осей, угловую расцентровку и толщину подкладки под каждый болт.)

Функции лазерного центровщика Easy Laser E420

Проверка «мякгой лапы»

Проверка жесткости опор (поиск ослабленной опоры)

EASYTURN

Возможность измерения с любого угла поворота вала. Поворот вала в трех положениях в любом направлении через 20 гр., таким образом достаточно провернуть вал в диапазоне 40гр.

Компенсация теплового расширения

Автоматический расчет величины корректных прокладок и сдвига опор с учетом прогрева агрегата

Проверка допусков

Сравнение полученных результатов с допускными значениями (установленными Вами) в автоматическом режиме

Фильтр измеренных значений

Получение точных результатов в плохих условиях (турбулентные потоки воздуха, вибрация от соседних машин)

360 – Любой угол

Центровка с индикацией значений в реальном времени

Три пары опор/ пара опор впереди

Возможность центровки различных машин (с двумя опорами; тремя опорами; промежуточными опорами)

Программа «Значение»

- Проверка зазоров подшипника



Все измерения автоматически протоколируются и хранятся во внутренней памяти (а так же на флеш- накопителе)

Характеристики системы лазерной центровки Easy-Laser E420

Измерительные блоки M/S

Тип детектора

PSD 20мм

Беспроводная связь

Bluеtooth, класс 1

Разрешение

0,001 мм

Диапазон

До 3м

Тип лазера

Диодный

Длина волны

635-670нм

Класс лазера

II

Выходная мощность лазера

<1мВт

Электронный инклинометр (разрешение)

0,1

Тепловые датчики

-20…+60 гр.Цельсия

Степень защиты корпуса

IP 65

Температурный диапазон

-10…+50 гр.Цельсия

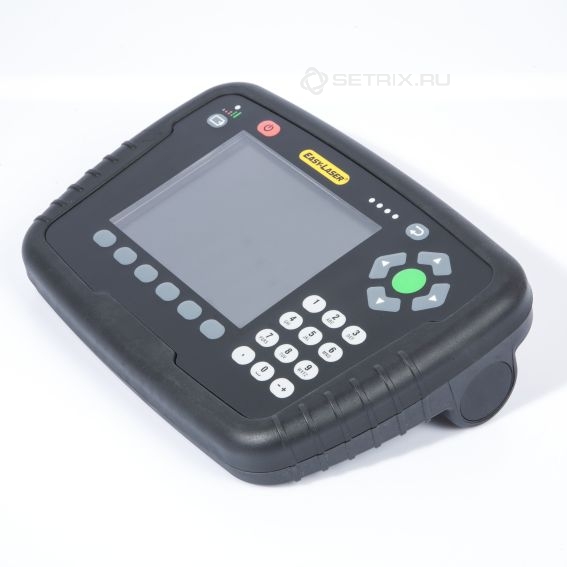

Блок дисплея

Тип/ размер

VGA 5.7 с подсветкой

Время работы

30ч

Температурный диапазон

-10…+50 гр.Цельсия

Порты

USB1, зарядное устройство

Беспроводная связь

Bluetooth

Встроенная память

2000 измерений

Степень защиты корпуса

IP 65

Размеры (ШхВхГ)

250 х 175 х 63

Вес

910гр

Кабели

Зарядный

Длина 1 м

Крепление и прочее

Цепные ремни на вал

тип V – образная скоба, ширина 18мм, d=20..450мм

Стержни

Длина 120мм, 60мм (стыкуемые)

Программа EasyLink™

Системные требования

WindowsR XP/Vista/7. Для обработки экспортируемых данных на компьютере должен быть установлен MS Excel 2003 или более поздней версии.

Система

Относительная влажность

10-95%

Вес полный

6,3кг

Кейс для транспортировки (Ш х В х Г)

500 х 415 х 170 мм

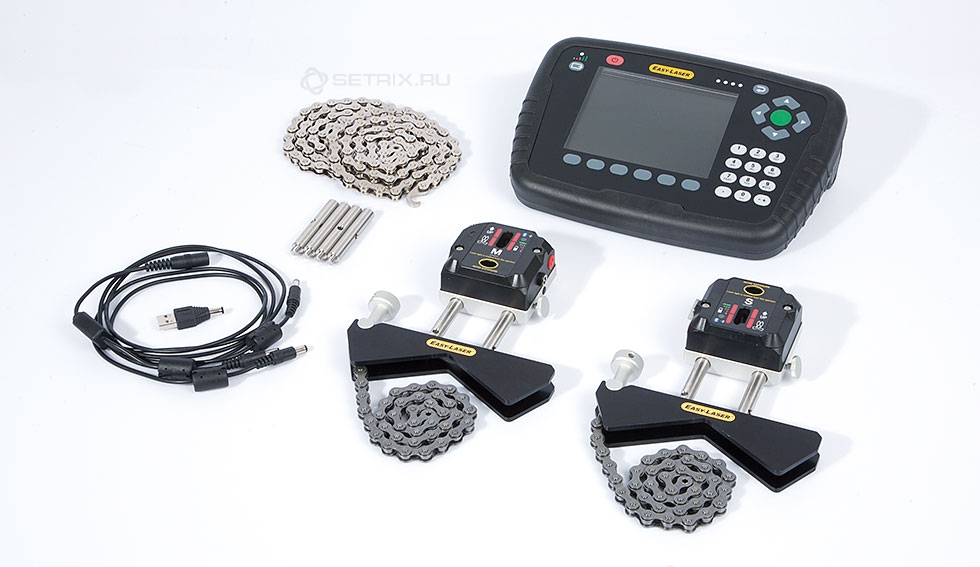

Комплект поставки Easy-Laser E420

измерительный блок M

1

измерительный блок S

1

дисплейный блок

1

кронштейна для вала с цепями

2

удлинительные цепи

2

стойки крепления 120мм

4

стойки крепления 60 мм

4

краткое руководство

1

измерительная рулетка 3 м

1

USB память

1

USB кабель

1

зарядное устройство (100–240 V AC)

1

CD с документацией

1

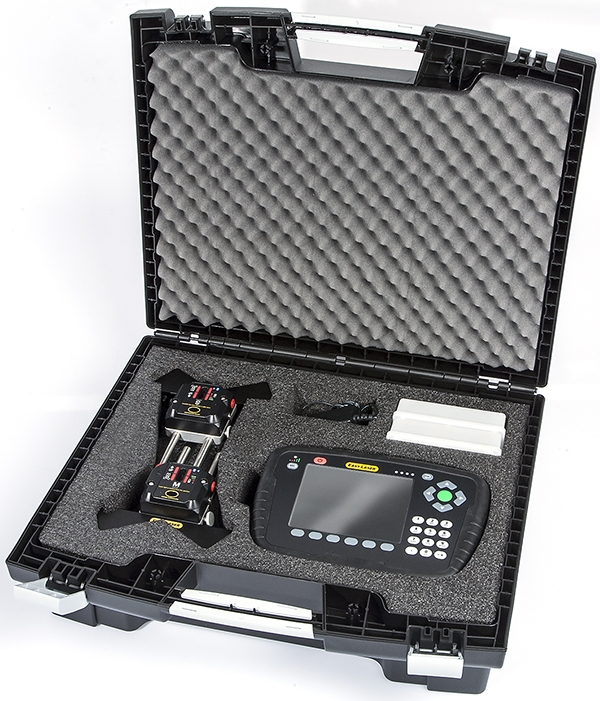

транспортировочный кейс

1




Вы можете купить Лазерный центровщик Easy-Laser E420 уточнить характеристики, актуальную стоимость или подобрать аналоги отправив заявку на info@setrix.ru или позвонить по телефонам в разделе "Контакты".
