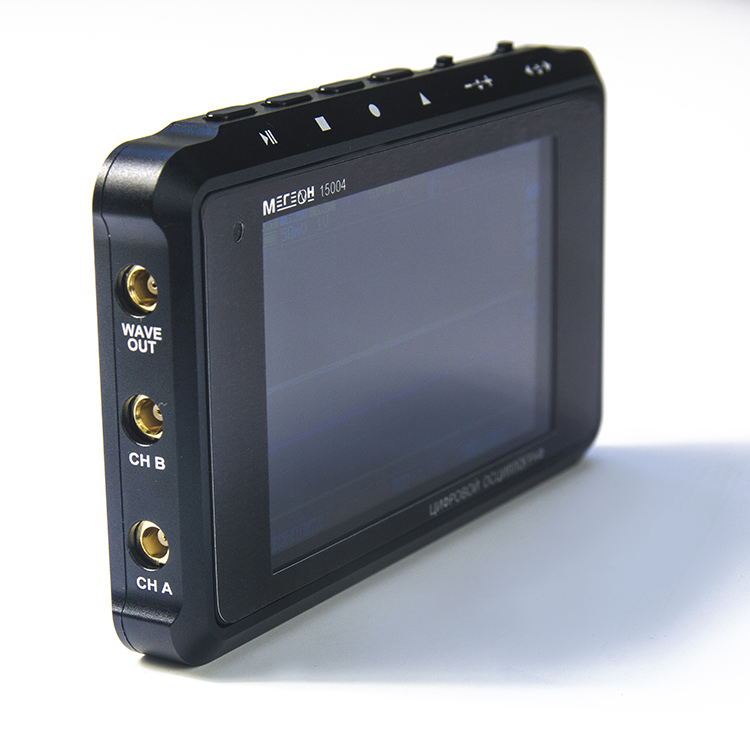

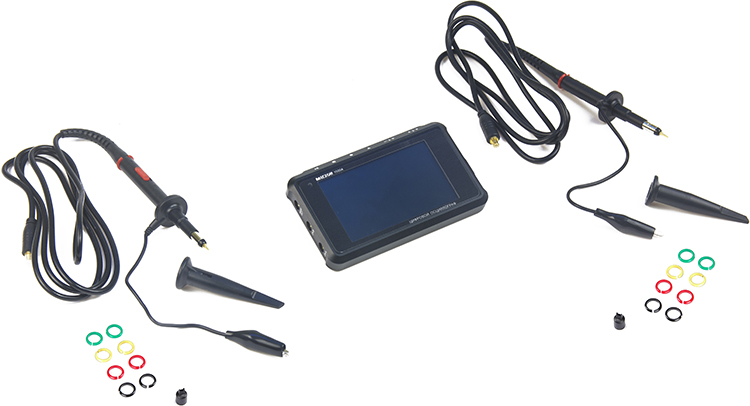

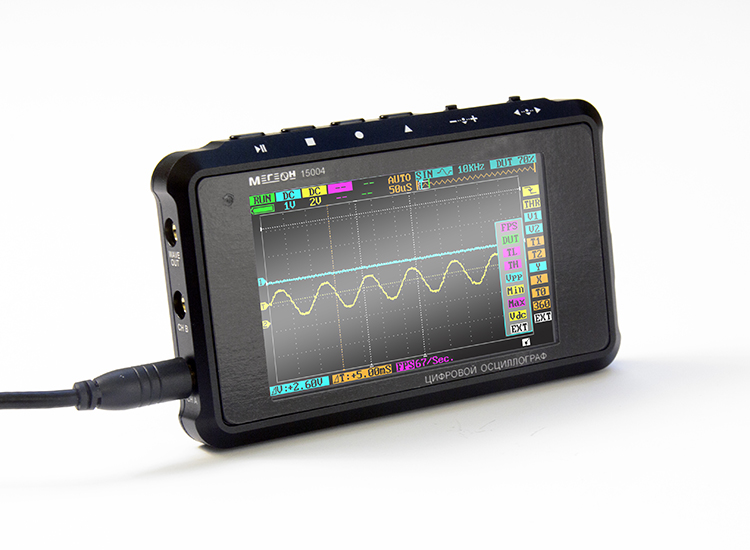

| МЕГЕОН 15004 | ||
|---|---|---|
| Параметр | Значение | |
| Процессор | ARM Cortex M3 | |
| Система ввода-вывода и управления | FPGA | |
| Полоса пропускания | 0…8 МГц | |
| Аналоговые каналы | Количество, обозначение | 2 (А, В) |
| Макс. напряжение при «х1» | ± 40Вп-п | |
| Макс. напряжение при «х10» | ± 400Вп-п | |
| Цифровые каналы | Количество, обозначение | 2 (C, D) |
| Уровни напряжения | 0…2,4В – логический «0», 3…15 – логическая «1» | |
| Вертикальная чувствительность каналов А и В | 20мВ…10В/Дел с шагом 1-2-5 (х1) 0,2В…100В/Дел с шагом 1-2-5 (х10) | |
| Вертикальная чувствительность каналов С и D | 0…15В фиксированная (CMOS, TTL) | |
| Тип входов А и В | Открытый, закрытый | |
| Тип входов C и D | Открытый | |
| Вертикальное разрешение каналов А и В | 8 бит | |
| Частота выборки | 30 выб/с…72Мвыб/с | |
| Объём памяти для хранения осциллограмм | 2Мб внутренняя память, (при подключении к компьютеру работает как съёмный USB-диск) | |
| Сохраняемая длина осциллограммы | 360…4096 точек | |
| Формат сохраняемых данных | Bmp, Dat, Buf, Csv | |
| Автоматические настраиваемые измерители | 8 измерителей, выбор из 12 параметров у каждого | |
| Фиксированные измерители | 2 (амплитуда и время между курсорами) | |
| Горизонтальная развёртка | 100нс…1с с шагом 1-2-5 | |
| Режим запуска триггера | Автоматический(auto),стандартный(norm),одиночный(singl),медленный(none),сканирование(scan) | |
| Тип запуска триггера |
| |
| Источник запуска триггера | Каналы A,B,C,D | |
| Уровень запуска триггера | - 3,8…3,8В с шагом 40мВ | |

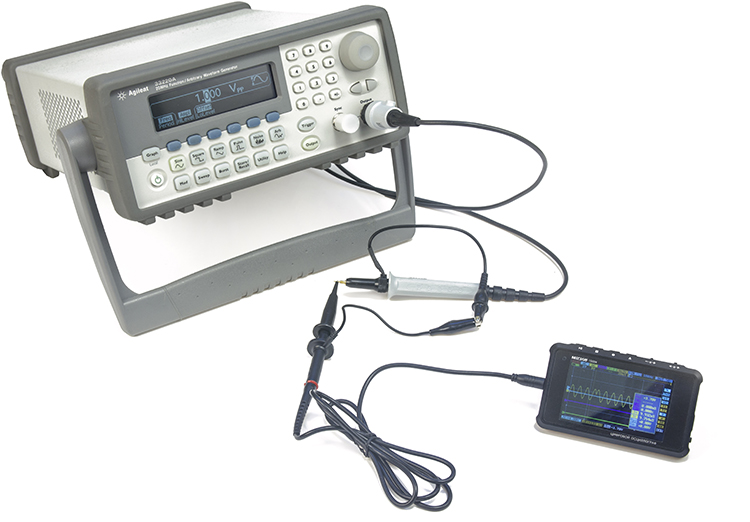

| Встроенный генератор | Меандр | 10Гц…2МГц с шагом 1-2-5, далее 4,6,8МГц, амплитуда ? 2,8Вп-п скважность 10…90% |
| Синусоида | 10Гц…20кГц с шагом 1-2-5 амплитуда ? 2,8Вп-п | |
| Пила | ||
| Треугольник | ||
| Питание | Встроенный Li-ion аккумулятор до 5-ти часов НР, mini-USB порт | |
| Габаритные размеры без упаковки | 100х60х15 мм | |
| Габаритные размеры с упаковкой | 190х117х45 мм | |
| Вес без упаковки | 125 г (с аккумулятором) | |
| Вес с упаковкой | 286 г | |
| Условия эксплуатации | 5…40?С, 10…80% ОВ, 40…50?С, 10…60% ОВ | |
| Условия хранения и транспортировки | -20…60?С, 10…85% ОВ |
