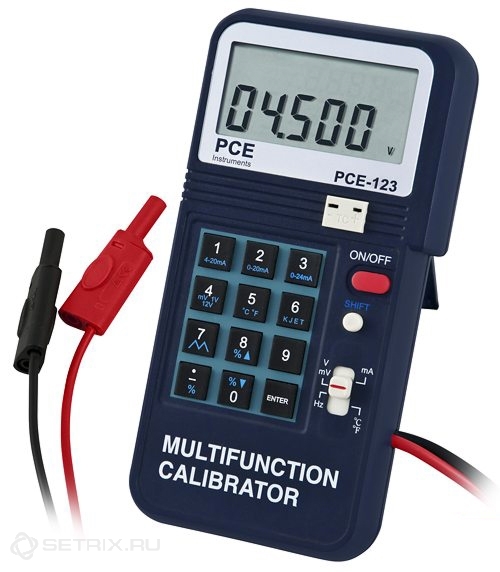

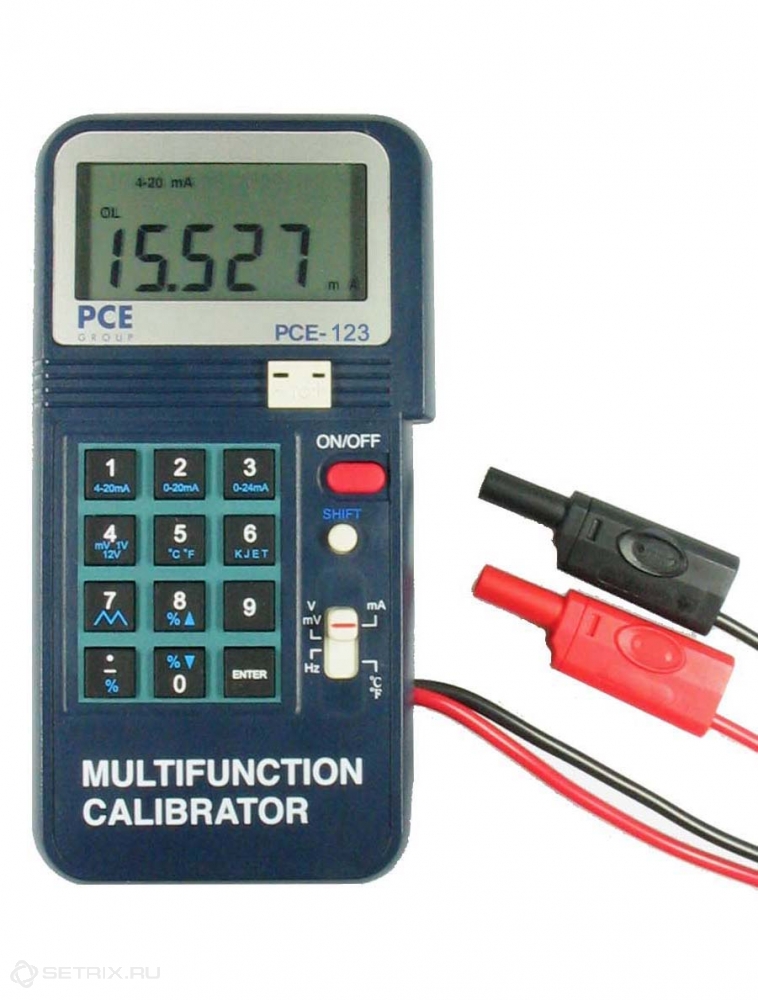

Калибратор PCE-123 для моделирования электрических сигналов, частоты и температуры.
Прибор представляет собой портативное устройство с автономным питанием для моделирования или имитации сигналов, с помощью которого можно проводить проверку и калибровку разнообразного измерительного оборудования. Калибратор генерирует выходной электрический сигнал в мА, мВ, В, частоте в ГЦ и температуры в ° C или ° F. Прибор позволяет последовательно изменять значение на выходе от 0 до 100% с помощью клавиш вверх/вниз с индикацией на дисплее текущего значения. Калибратор PCE-123 является очень простым в использовании и привлекателен из-за его высокого уровня точности, широкого спектра применения и предлагается как высококачественная альтернатива для более дорогостоящих аналогичных приборов.
Особенности калибратора PCE-123:
- от 4 до 20 мА (1кОм, 24В)
- 0 - 100.00 мВ, 0 - 1.0000В, 0 - 12.000В
- J, К, Т, Е датчики температуры (в градусах ° C и ° F)
- диапазон частот от 1Гц до 62.5 кГц
- базовая погрешность 0.025%
- легкое управление с помощью клавиатуры
- функция автоматического ступенчатого изменения выходного сигнала
- выбор диапазона 0..20 мА, 0..24 мА
- 0 … 100 % регулируемая подача выходного сигнала (мА, мВ, В )
- звуковое оповещение "Короткое замыкание" (мВ, В) или "разомкнуто" (А)
Примеры применения PCE-123:
 |
На данном изображении приведен пример калибровки акустической установки SLT. Полная шкала соответствует диапазону от 30 до 130 дБ с подачей унифицированного сигнала 4 .. 20 мА, прибор генерирует уровень 12 мА, что соответствует 50% = 65 дВ (64.9) от максимальных 130 дБ (20 мА). |
 |
На втором изображении показан пример тестирования высокоточного контактного термометра PCE T395. На калибраторе PCE-123 установлен выходной сигнал, аналогичный термопаре К-типа и генерирующий напряжение, соответствующее температуре 200 ° C. Термометр показывает имеенно это значение и, таким образом, свидетельствует о хорошей калибровке. |
 |
В последнем примере мы проверяем точность измерения частоты мультиметром со встроенным регистратором данных PCE-DM22. В калибраторе установлена частота на выходе равная 20 кГц, которую и отображает подключенный мультиметр.
Приведенные выше примеры показывают широкий спектр использования калибратора PCE-123, который будет весьма полезен в различных лабораториях и мастерских для тестирования измерительных приборов в исследованиях и разработках.
|
Технические характеристики калибратора PCE-123:
|
мА постоянного тока (1кОм макс. нагрузка, питание 24 В) |
|
|
Диапазон |
4 ... 20 мА / 0 ... 20 мА / 0 ... 24 мА |
|
Точность |
± 0,02% ± 3 мкА |
|
Разрешение |
1 мкА |
|
Предупреждение |
Сигнализация при превышении выходного тока более 1 мА и обрыве цепи |
|
мВ, напряжение постоянного тока (1 мА питание) |
|
|
Диапазон |
0 … 100,00 мВ 0 … 1,0000 В 0 ... 10.000 В |
|
Точность |
± 0,05% ± 30 мкВ |
|
Разрешение |
10 мкВ |
|
Предупреждение |
Звуковой сигнал короткого замыкания и выходного напряжения более 10 мВ. |
|
J, К, Е, Т - типа датчики температуры (1 кОм мин.) |
|
|
Диапазон |
J: -100 ... 0 и 0 ... +750 ° C К: -199 ... 0 и 0 ... +1365 ° C |
|
Точность |
J: ± 0,8 ° С и ± 0,7 ° C К: ± 1,1 ° С и ± 0,9 ° C |
|
Разрешение |
1 ° C (все) |
|
Частота |
|
|
Диапазон |
1 ... 125 Гц и 125 ... 62500Гц |
|
Точность |
± 0,04 Гц |
|
Разрешение |
1 .. 125 1Гц 125 .. 62500 Гц / шаг 604 Гц |
|
Выбор |
604 частот |
|
Выходное напряжение |
~ 6.4V |
|
Сигнал |
Прямоугольник |
|
Общие параметры |
|
|
Дисплей |
5-значный, ЖК |
|
Источник питания |
1 х 9В или 6 х 1,5 В батареи |
|
Температура эксплуатации |
0 ... +50 ° C |
|
Условия эксплуатации |
<85% относительной влажности |
|
Условия хранения |
-20 ... +60 ° C, менее 85% отн. влажности |
|
Потребляемый ток |
60 .. 180 мА (в зависимости от сигнала) |
|
Размеры |
27 х 170 х 90 мм |
|
Вес |
около 350 г |
Комплект поставки прибора:
- калибратор PCE-123
- измерительные провода с зажимами
- адаптер термопары К-типа
- адаптер для батарей
- батареи 6 шт
- чехол для транспортировки
- инструкция по эксплуатации
