Измерители адгезии анкеров
ПСО-МГ4 А и ПСО-МГ4АД
Адгезиметры серии ПСО-МГ4 А, предназначены для определения силы вырыва крепления (анкеров, дюбелей и т.д.) из кирпичной кладки или бетона. Приборы представлены следующими моделями, основным отличием является диапазон измерения силы:
- ПСО-5МГ4 А от 0,2 до 5 кН
- ПСО-10МГ4 А от 0,4 до 10 кН
- ПСО-20МГ4 А от 0,8 до 20 кН
- ПСО-30МГ4А от 1,2 до 30 кН
- ПСО-50МГ4 А от 2 до 50 кН
- ПСО-100МГ4А от 4 до 100 кН

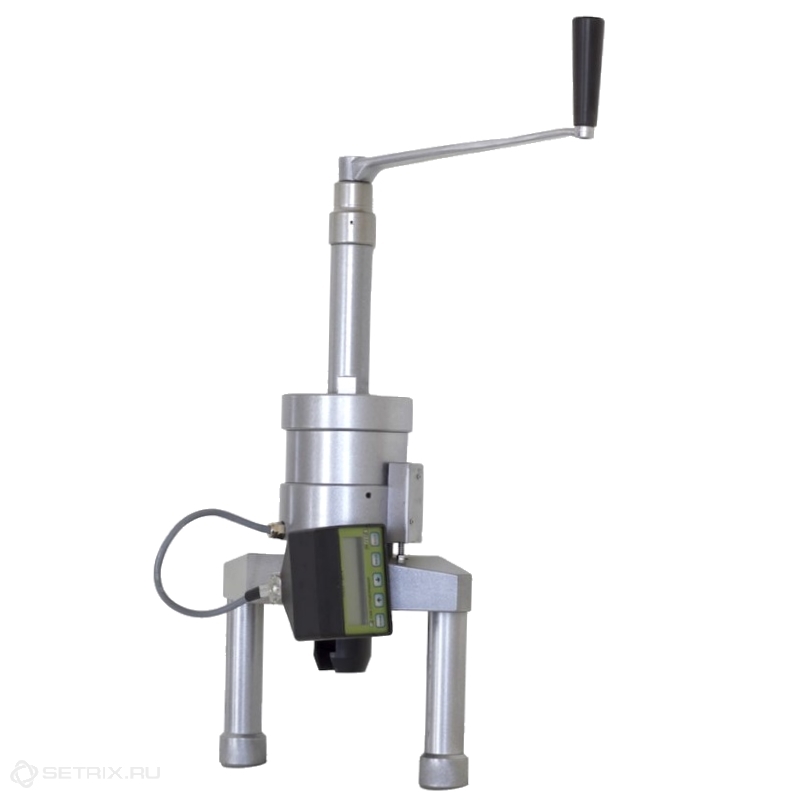

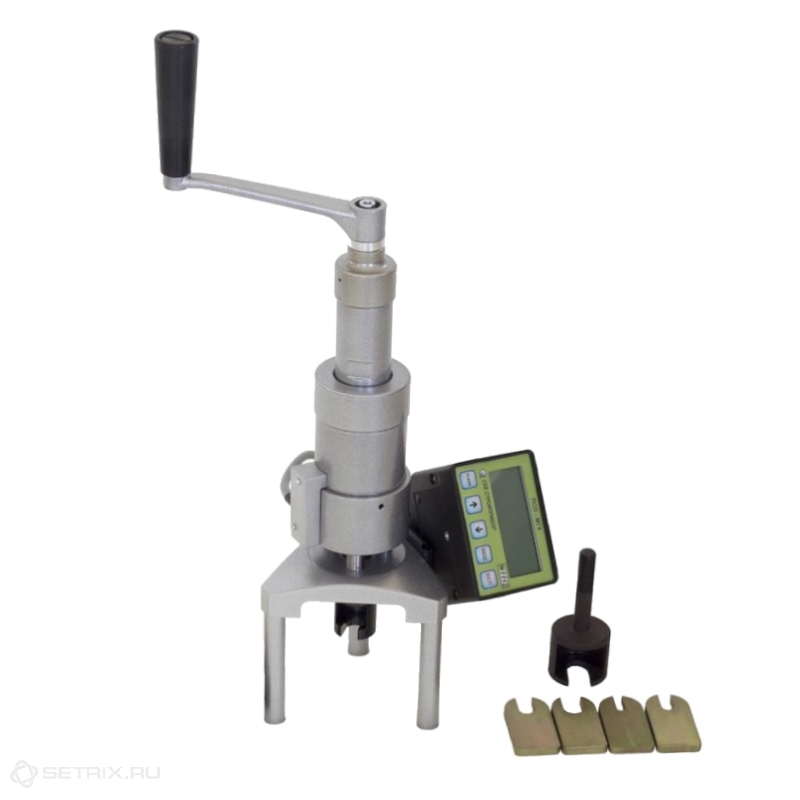

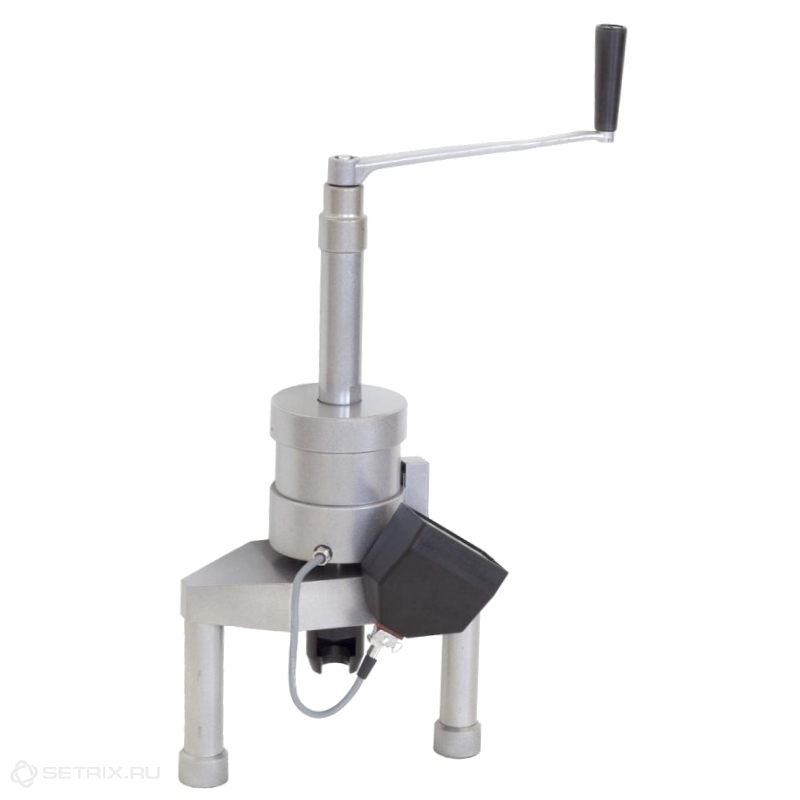

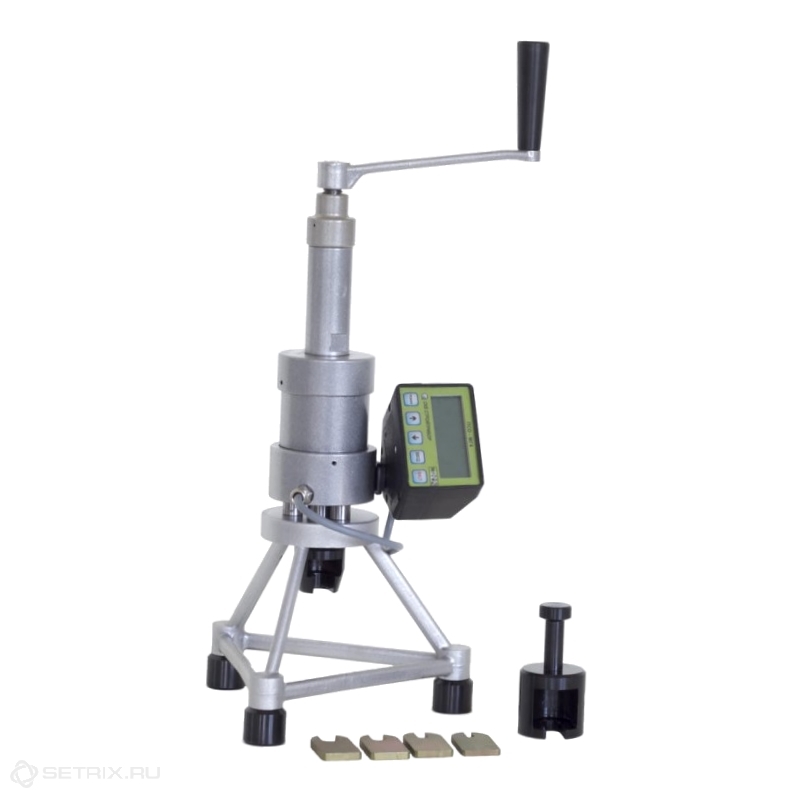

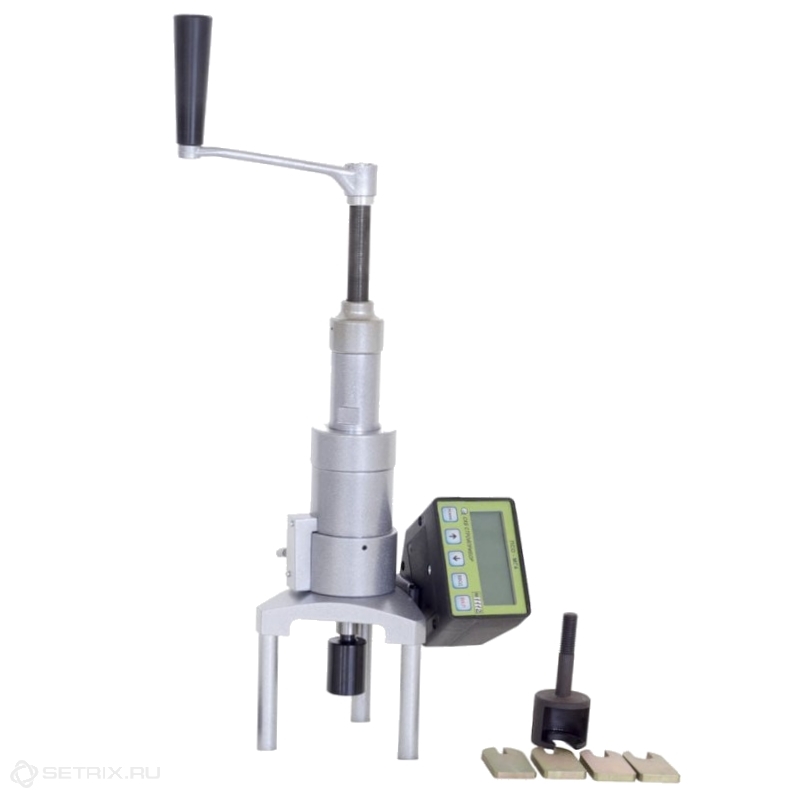

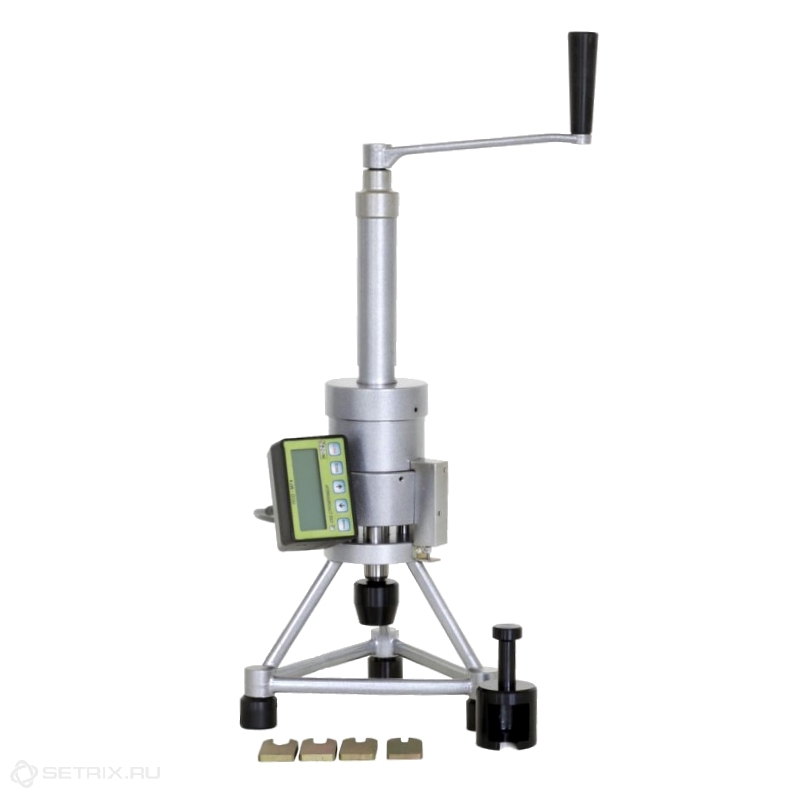

Конструктивно прибор состоит из силовозбудителя, рукоятки для передачи нагрузки, электронно-вычислительного блока, на ЖК дисплее которого отображается значение нагрузки в кН или МПа. Индикация максимального значения происходит автоматически. Результаты измерений хранятся в памяти прибора рассчитанной на сто значений. Возможна выгрузка результатов измерений в персональный компьютер, для чего прибор оснащен USB-портом.
Адгезиметр успешно применяется в строительной отрасли, в частности в строительных и исследовательских лабораториях. Там, где необходимо определить несущую способность крепежных элементов.
Приборы ПСО-ХМГ4АД оснащены датчиком перемещения и обеспечивают дополнительно автоматическую запись зависимости «нагрузка – перемещение» с последующим построением графиков.
Основные технические характеристики адгезиметра:
|
|
ПСО 5МГ4 А |
ПСО 10МГ4 А |
ПСО 20МГ4 А |
ПСО-30МГ4 А |
ПСО-50МГ4А |
ПСО-100МГ4А |
|
| Диапазон измерения | 0,2 - 5 кН | 0,4 - 10 кН | 0,8 - 20 кН | 1,3 - 30 кН | 2 - 50 кН | 4 - 100 кН | |
|
Относительная погрешность |
2 % |
||||||
|
Интервал отображения скорости нагружения |
0,01..0,1 кН/с |
0,02..0,2 кН/с |
0,04..0,4 кН/с |
0,06..0,6 кН/с |
0,1..1 кН/с |
0,2..2 кН/с |
|
|
Тип АКБ |
Типоразмер АА=2шт. Uпитания-3Вольта |
||||||
| Память | Встроенная, на 100 значений | ||||||
| Интерфейс свзи с ПК | USB | ||||||
|
Максимальный потребляемый ток при включенном дисплее |
0,085 А |
||||||
|
Эксплуатационные параметры |
рабочая температура -10…40 С при влажности воздуха не более 90% |
||||||
|
Геометрические размеры Длина Ширина Высота |
170 мм 110 мм 440 мм |
265 мм 195 мм 540 мм |
265 мм 200 мм 645 мм |
320 мм 240 мм 680 мм |
|||
|
Вес прибора |
3 кг |
5,5 кг |
6,4 кг |
12,5 кг |
|||
Стандартный и дополнительный комплект поставки ПСО МГ4 А
|
Cиловозбудитель с захватом для изделий диаметром от4 до 12 мм |
1шт |
|
электронно- вычислительный блок |
1шт |
|
кофр |
1шт |
|
кабель для ПК USB/miniUSB |
1шт |
|
Лазерный диск с ПО |
1шт |
|
инструкция по работе с прибором + МП |
1шт |
|
захват для изделий диаметром от12 до 20 м |
По спецзаказу |
|
захват для вырыва тарельчатых дюбелей |
По спецзаказу |
Стоимость приборов:
|
Модель |
ПСО-5МГ4А (АД) |
ПСО-10МГ4А (АД) |
ПСО-20МГ4А (АД) |
ПСО-30МГ4А (АД) |
ПСО-50МГ4А (АД) |
ПСО-100МГ4А (АД) |
|
Цена с НДС 18% |
76 800,00 (84 000,00) |
81 600,00 (90 000,00) |
88 800,00 (98 400,00) |
93 600,00 (102 000,00) |
103 200,00 (115 200,00) |
141 600,00 147 600,00) |
