Измеритель плотности тепловых потоков ИТП-МГ4.03 / Х(I) «ПОТОК»
Прибор ИТП-МГ4.03 /Х(I) «Поток» применяется для измерения и записи значений количества тепла и температуры, пронзающего «пирог» стены в единицу времени на определенной площади. Параметр Х в артикуле обозначает суммарное количество измерительных каналов.

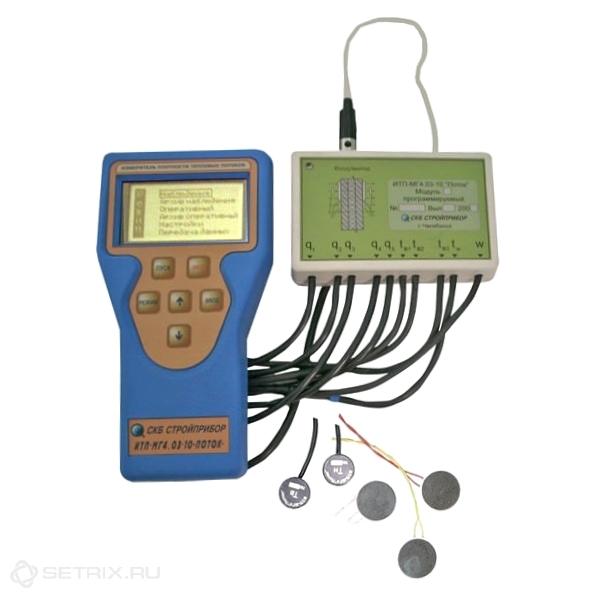

В состав измерительного комплекса входит:
- электронно- вычислительный блок – «голова» комплекса, собирает всю информацию, из него осуществляется программирование.
- 10-ти канальный модуль – автономный модуль, непосредственно к нему подключаются датчики. Время работы от батарей более 16 дней. Модуль программируется под определенную задачу.
Измеритель тепловых потоков способен производить измерение в двух режимах:
- Оперативный – режим при котором запись измерений по всем каналам происходит при нажатии кнопки ВВОД
- Наблюдения – режим автономной работы модуля. Запись производится в заданный интервал/ момент времени.
Для передачи записанных измерений прибор оснащен портом, интерфейсным кабелем и специализированным программным обеспечением.
Технические характеристики ИТП-МГ4.03 / Х(I) «Поток»
Границы по измерению теплового потока |
от 10 до 999 Вт/м2 |
Границы для измерения температуры |
от -30 до +100 °C |
Относительная погрешность (для Вт/м2) |
+/-6% |
Абсолютная погрешность (для гр.Цельсия) |
+/- 0.2 |
Объем архивируемых измеренных значений для одного канала |
2000 значений |
Максимальное подключаемых модулей |
10 (макс кол-во каналов =100) |
Время записи в режиме наблюдения |
до 16 суток |
Задаваемый диапазон записи (для реж.Наблюдений) |
от 1 минуты до 3 часов |
Геометрические размеры электронно- вычислительного блока (ШхВхГ) |
Ширина 17,5 см Высота 9 см Глубина 3 см |
Геометрические размеры автономного программируемого модуля |
Ширина 11,7 см Высота 8 см Глубина 3,2 см |
Вес комплекса |
1500 грамм |
Комплект поставки ИТП-МГ4.03/Х(I) «Поток»
Электронно- вычислительный блок |
1 |
автономные программируемые модули с датчиками (теп.поток/темп) |
Конфигурация автономных модулей (оснащение их датчиками и преобразователями) производится при заказе комплекта |
Блок питания |
1шт |
Кофр |
1 шт |
Интерфейсный кабель |
1 метр |
Компактный диск с ПО |
1 шт |
РЭ+паспорт+Методика поверки |
1шт |
