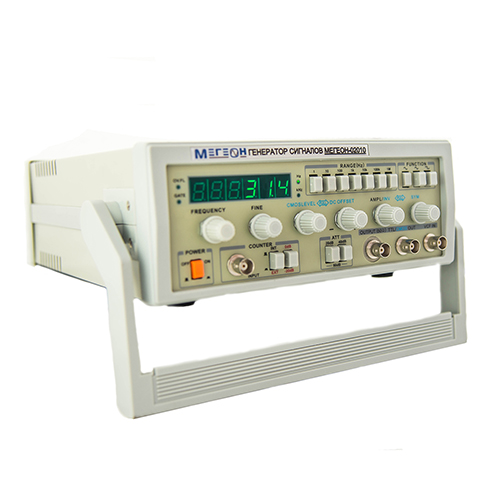

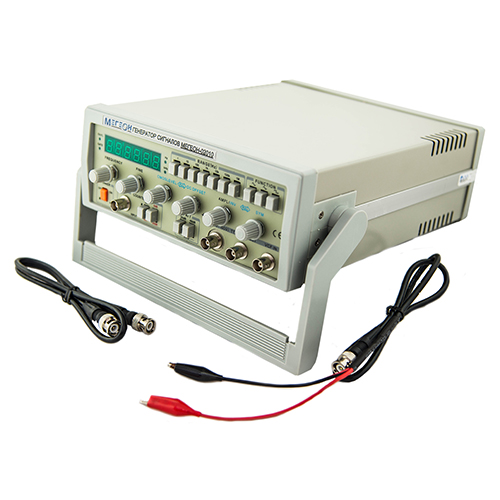

МЕГЕОН 02010
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Диапазон частот
| 0,1 Гц … 10 МГц
|
Форма сигнала
| синусоидальная, треугольная, прямоугольная (меандр), пилообразная, импульсная прямая и инвертированная
|
Выходное сопротивление
| 50 Ом ±10%
|
Амплитуда выходного сигнала
| ? 20 Впик-пик (без нагрузки)
|
Ослабление выходного сигнала
| 20 дБ /40 дБ
|
Сдвиг по постоянному току
| 0 В … ±10В плавно регулируемый
|
Симметрия (скважность)
| От 90:10 до 10:90
|
СИНУСОИДАЛЬНЫЙ СИГНАЛ
|
Коэффициент искажения
| 10 Гц … 100 кГц не более 1% |
Частотная характеристика
| 0,1 Гц … 100 кГц не более 0,5 дБ |
МЕАНДР
|
Время нарастания и спада
| менее 35нс
|
TTL/СOMSВЫХОД
|
Время нарастания и спада
| менее 100 нс. |
Нижний уровень
| не более 0,4 В |
Верхний уровень
| 5…..14 В плавно регулируемый |
ВХОД VCF
|
Выходное напряжение
| -5 В … 0 В ±10%
|
Соотношение напряжения
| 1000:1
|
Входной сигнал
| 1 кГц
|
ЧАСТОТОМЕР
|
Дисплей
| 5 знаков
|
Частотный диапазон
| 1 Гц … 20 МГц
|
Полное входное сопротивление
| ? 1 МОм /20 пФ
|
Чувствительность
| 100 мВ ср. квадр.
|
Максимально допустимое входное напряжение
| 150 В (с аттенюатором).
|
Входной аттенюатор
| 0 дБ /20 дБ
|
Погрешность измерения
| 3х10-5±1
|
ПИТАНИЕ
|
Напряжение
| 220В ±10% (110В±10%) , выбирается пользователем
|
Частота
| 50Гц ±2%
|
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
Температура
| 0° С -40 ° С
|
Влажность
| Не более 90%
|
Атмосферное давление
| 86-104 кПа
|
ГАБАРИТЫ
|
Размер ДхШхВ
| 270х225х90
|
Вес
| 2,5 кг. |
