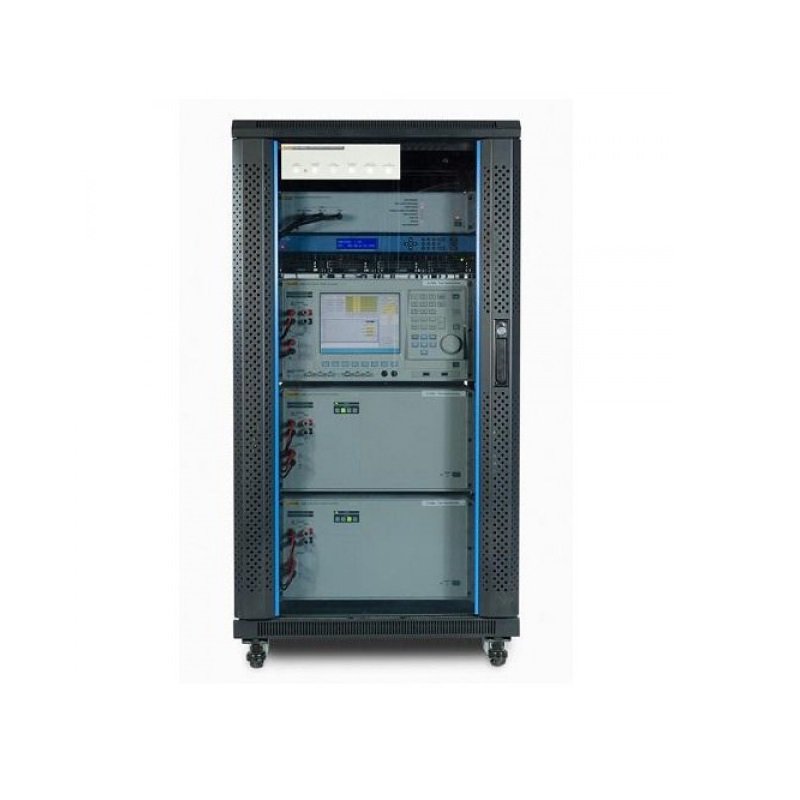

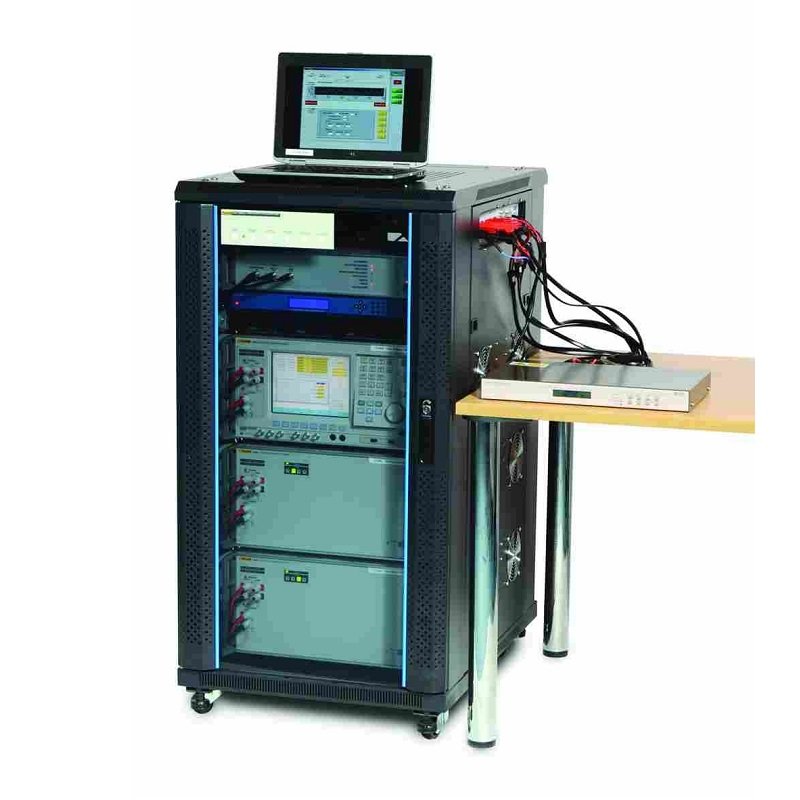

| Fluke 6135A/E/80A/PMUCAL | |||
|---|---|---|---|
| Выходное напряжение, на фазу | 1008 В | ||
| Выходной ток, на фазу | 21 А | ||
| Соответствие выходного тока | 9 В | ||
| Диапазон выходной частоты | 16 Гц – 6 кГц | ||
| Параметр | Общая погрешность вектора (%) | Частотная погрешность (Гц) | Скорость изменения частотной погрешности (Гц/с) |
| Установившееся состояние | 0,1 0,0005 0,001 | ||
| Динамика, модуляция | 0,3 | 0,001 | 0,02 |
| Динамика, линейное изменение | 0,1 | 0,0005 | 0,01 |
| Фактор влияния | Диапазон (напряжение) | Диапазон (ток) | |
| Номинальная частота PMU | 50 Гц или 60 Гц | 50 Гц или 60 Гц | |
| Номинальная амплитуда PMU | от 10 В до 240 В | от 0 А до 10 А | |
| Амплитуда сигнала (процент от номинала PMU) | от 10 % до 120 % | от 10 % до 200 % | |
| Частотный диапазон сигнала | от 44,0 Гц до 65,9 Гц | от 44,0 Гц до 65,9 Гц | |
| Продолжительность тестирования (один тест) | от 1 до 65 535 секунд | от 1 до 65 535 секунд | |
| Фактор влияния | Диапазон | ||
| Фазовый угол | ±180? | ||
| Нелинейное искажение - порядок гармоники 1 | от 2 до 100 | ||
| Нелинейное искажение - индекс гармоники 2 | от 0 % до 40 % | ||
| Частота внеполосной помехи | от 5 Гц до 180 Гц | ||
| Амплитуда внеполосной помехи (процент от номинального напряжения PMU) 3 | от 0 % до 40 % | ||
| Фактор влияния | Диапазон | ||
| Амплитуда сигнала | 100 % номинального напряжения/тока PMU | ||
| Фазовый угол сигнала | ±180? | ||
| Частота модуляции | от 0,1 Гц до 12 Гц | ||
| Коэффициент амплитудной модуляции | от 0 до 0,1 | ||
| Коэффициент фазовой модуляции (радианы) | от 0 до 0,1 радиан | ||
| Время установления | от 0 до 10 секунд | ||
| Тестирование линейного изменения частоты | |||
| Фактор влияния | Диапазон | ||
| Амплитуда сигнала | 100 % номинального напряжения/тока PMU | ||
| Линейное изменение частоты | от 44,0 Гц до 65,9 Гц | ||
| Скорость отслеживания нагрузки | от 0,1 Гц/с до 6 Гц/с | ||
| Фазовый сдвиг | ±180? | ||
| Время изменения | от 0 до 255 отчетов | ||
| Тесты изменения шага на входе | |||
| Фактор влияния | Диапазон | ||
| Амплитуда сигнала | 100 % номинального напряжения/тока PMU | ||
| Частота | от 44,0 Гц до 65,9 Гц | ||
| Фазовый сдвиг | ±180? | ||
| Величина шага амплитуды 1 | от 0 до ±50 % | ||
| Задержка до шага | 255 секунд | ||
| Количество шагов 2 | от 1 до 40 | ||
| Общие технические характеристики | |||
| Входная мощность | |||
| Напряжение | от 100 до 240 В с флуктуацией до ±10 % | ||
| Частота | от 47 Гц до 63 Гц | ||
| Максимальная потребляемая мощность | 3500 ВА макс. | ||
| Габариты | |||
| Высота | 1170 мм (46 дюймов) | ||
| Ширина | 600 мм (24 дюйма) | ||
| Глубина | 800 мм (32 дюйма) | ||
| Масса | 170 кг (374 фунта) | ||
| Масса в транспортировочном контейнере | 210 кг (462 фунта) | ||
| Окружающая среда | |||
| Время прогревания | 1 час | ||
| Температура и производительность | |||
| Рабочая | от 5 °C до 35 °C | ||
| Хранение | от 0 °C до 50 °C | ||
| Диапазон температуры при перевозке и ограниченные по времени переходные условия | от 0 °C до 50 °C. Перевозка при температуре за пределами этого диапазона (от -20 °C до 0 °C или от 50 °C до 60 °C) не должна превышать по времени 100 часов | ||
| Относительная влажность | |||
| Рабочая | <, 80 % от 5 °C до 30 °C с линейным снижением до 50 % при 35 °C | ||
| Хранение | <, 95 % без конденсации от 0 °C до 50 °C | ||
| Рабочая высота | от 0 м до 2000 м | ||
| Высота хранения | от 0 м до 12000 м | ||
| Стандарты и утверждения агентств | |||
| Класс безопасности | Соответствует IEC 61010-1, защита от перенапряжения категории II, уровень загрязнений 2 | ||
| EMI/RFI/EMC | IEC 61326-1: управляемая ЭМ среда, FCC, часть 15, подраздел B, класс A |
