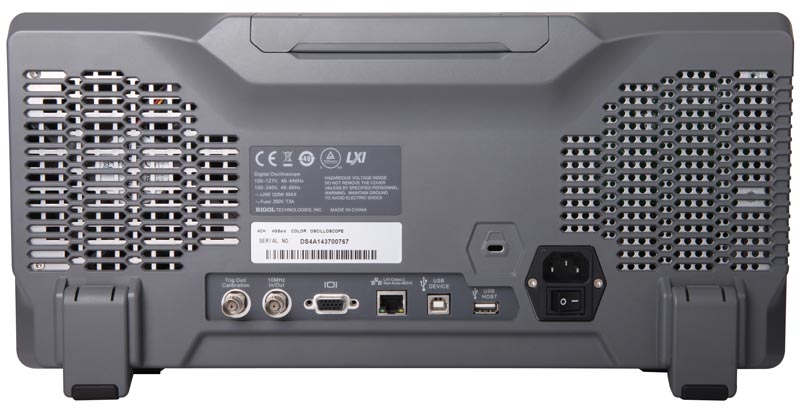

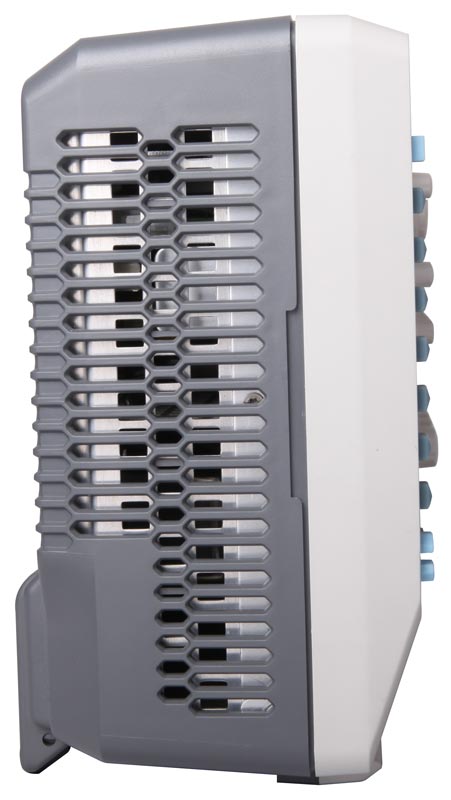

| Rigol DS4024 | ||||
|---|---|---|---|---|
| Полоса пропускания | 200 MГц | |||
| Количество каналов | 4 + внешний запуск | |||
| Регистрация | Режим | Обычный Пиковый детектор (250 пс - один канал, 500 пс - два канала) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок) | ||
| Макс. дискретизация (реальное время) | 4 Гвыб/сек (2 Гвыб/сек - 2 канала) | |||
| Режим высокого разрешения | 12 бит (на развертках &ge,5 мкс/дел при 4 Гвыб/сек или &ge,10 мкс/дел при 2 Гвыб/сек) | |||
| Вход | Связь по входу | открытый, закрытый, земля | ||
| Входной импеданс | 1 M±1% || 14 пФ ±3 пФ или 50 Ом±1,5% | |||
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |||
| Максимальное входное напряжение (1 МОм) | 300 Вскз CAT I, 100 Вскз CAT II | |||
| Ограничение полосы пропускания | 20 МГц, 100 МГц, полный диапазон | |||
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 110000 осц./сек | ||
| Интерполяция | (sin x)/x | |||
| Глубина записи | 140 М точек (выбор 14 М, 1,4 М, 140 К, 14 К) на канал 70 М точек (выбор 7М, 0,7 М, 70 К, 7 К) два канала | |||
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 | |||
| Погрешность временной базы | ±4 ppm | |||
| Максимальная задержка | Пред-запуск: &ge, 1 ширины экрана Пост-запуск: 1 с....1000 с | |||
| Режимы | Y-T, X-Y, самописец, задержка | |||
| Параметры вертикальной системы | Вертикальное разрешение | 8 бит | ||
| Вертикальное отклонение | 1 мВ/дел ~ 5 В/дел на импедансе 1 МОм 1 мВ/дел ~ 1 В/дел на импедансе 50 Ом | |||
| Диапазон смещения | на импедансе 50 Ом ±1,2 В (1 мВ/дел ~ 124 мВ/дел) ±12 В (126 мВ/дел ~ 1 В/дел) | |||
| на импедансе 1 МОм ±2 В (1 мВ/дел ~ 225 мВ/дел) ±40 В (230 мВ/дел ~ 1 В/дел) | ||||
| Полоса пропускания для аналогового периодического сигнала (-3 дБ) | DC ~ 200 МГц | |||
| Полоса пропускания для однократного сигнала | DC ~ 200 МГц | |||
| Низкочастотный предел | &le,5 Гц ( на входе BNC) | |||
| Время нарастания | &le,1,8 нс (типичное) | |||
| Погрешность коэф.усиления | ±2% полной шкалы | |||
| Погрешность смещения | 0,1 дел ±2 мВ ±0,5% смещения на развертке 200 мВ/дел~5 В/дел 0,1 дел ±2 мВ ±1,5% смещения на развертке 2 мВ/дел~195 мВ/дел | |||
| Изоляция между каналами | &ge,40 дБ | |||
| Измерения | Курсорные | ручные (V, T, 1/T), слежение, авто | ||
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay AB , Delay AB , Phase AB , Phase AB | |||
| Отображение | 5 измерений одновременно | |||
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |||
| Частотомер | встроенный, 6 разрядов | |||
| Математические операции | A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции | |||
| FFT окна | прямоугольник, Hanning, Blackman, Hamming | |||
| Логические операции | AND, OR, NOT, XOR | |||
| Математические функции | Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent | |||
| Декодирование | Parallel (стандартно), RS-232/UART (опция), IC (опция), SPI (опция), CAN (опция для 4-х кан.моделей), FlexRay (опция) |
