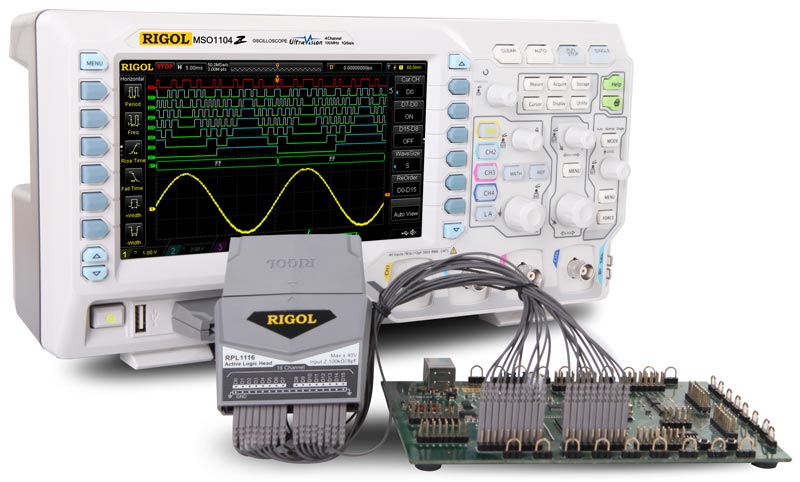

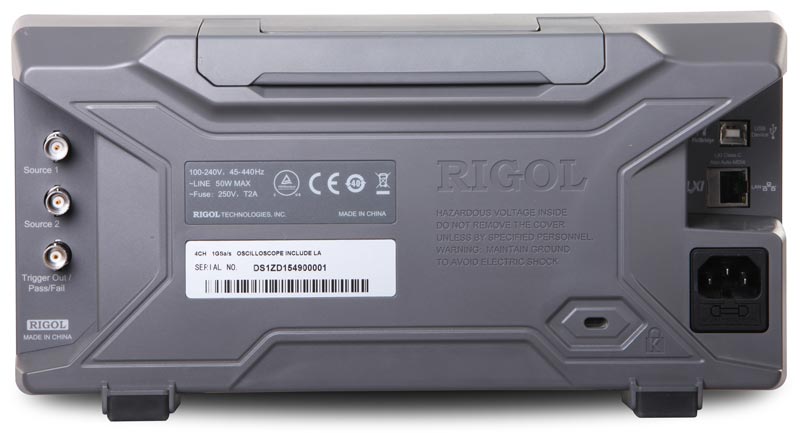

| MSO1104Z Rigol MSO1104Z-S | ||||
|---|---|---|---|---|
| Полоса пропускания | 100 MГц | |||
| Режим дискретизации | Реальное время | |||
| Количество каналов | 4 аналоговых + 16 цифровых | |||
| Минимальная детектируемая длительность импульса | Цифровые каналы: 10 нс | |||
| Регистрация | Режим | Обычный Пиковый детектор 4 нс (аналоговые каналы), 4 нс (цифровые каналы) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок) Высокое разрешение 12 бит | ||
| Макс. дискретизация (реальное время) | Аналоговые каналы: 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала) Цифровые каналы: 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов) | |||
| Вход | Связь по входу | открытый, закрытый, земля | ||
| Входной импеданс | Аналоговые каналы: 1 M±1% || 15 пФ ±3 пФ Цифровые каналы: 100 к±1% || 8 пФ ±3 пФ | |||
| Учет ослабления пробников | 0,01х-1000х с шагом 1-2-5 | |||
| Максимальное входное напряжение | Аналоговые каналы: 300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п Цифровые каналы: 40 Вскз CAT I Переходное перенапряжение 800 Вп-п | |||
| Ограничение полосы пропускания | 20 МГц, полный диапазон | |||
| Параметры горизонтальной системы | Скорость захвата осциллограмм | 30000 осц./сек | ||
| Интерполяция | (sin x)/x | |||
| Глубина записи | Аналоговые каналы: Один канал: Авто, 12 К, 120 К, 1,2 М, 12 М и 24 М Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М Цифровые каналы: 12 М (8 каналов) / 6 М (16 каналов) 24 М (8 каналов) / 12 М (16 каналов) | |||
| Коэффициент развертки | 5 нс/дел ~ 50 с/дел, с шагом 1~2~5 | |||
| Погрешность временной базы | &le,±25 ppm | |||
| Максимальная задержка | Пред-запуск: &ge, 1 ширины экрана Пост-запуск: 1 с....100000 с | |||
| Режимы | Y-T, X-Y, самописец, задержка | |||
| Параметры вертикальной системы | Вертикальное разрешение | Аналоговые каналы: 8 бит Цифровые каналы: 1 бит | ||
| Аналоговые каналы | ||||
| Вертикальное отклонение | 1 мВ/дел ~ 10 В/дел | |||
| Диапазон смещения | ±2 В (1 мВ/дел ~ 499 мВ/дел), ±100 В (500 мВ/дел ~ 10 В/дел ) | |||
| Полоса пропускания для аналогового периодического сигнала | DC ~ 100 МГц | |||
| Полоса пропускания для однократного сигнала | DC ~ 100 МГц | |||
| Низкочастотный предел | &le,5 Гц ( на входе BNC) | |||
| Время нарастания | &le,3,5 нс (типичное) | |||
| Погрешность коэф. усиления | <,10 мВ: ±4% от полной шкалы &ge,10 мВ: ±3% от полной шкалы | |||
| Погрешность смещения | ±0,1 дел ±2 мВ ±1%смещения | |||
| Изоляция между каналами | &ge,40 дБ | |||
| Цифровые каналы | ||||
| Пороги | 1 группа из 8 каналов, настраиваемые | |||
| Уровень порогов | TTL (1,4 В) 5,0 В CMOS (+2,5 В), 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В), 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем | |||
| Диапазон значений порогов | ±15 В с шагом 10 мВ | |||
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) | |||
| Макс. динамический диапазон | ±10 В + значение порога | |||
| Мин. размах напряжения | 500 мВп-п | |||
| Вертикальное разрешение | 1 бит | |||
| Измерения | Курсорные | ручные (V, T, 1/T), слежение, авто | ||
| Автоматические | Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay AB , Delay AB , Phase AB , Phase AB | |||
| Отображение | 5 измерений одновременно | |||
| Статистика | Среднее, максимальное, минимальное, девиация, количество измерений | |||
| Частотомер | встроенный, 6 разрядов | |||
| Математические операции | A+B, A-B, AB, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs | |||
| FFT окна | прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |||
| Шкала для FFT окна | dB/dBm, Vrms | |||
| Количество шин для декодирования | 2 | |||
| Декодирование | Parallel, RS-232/UAR, IC , SPI |
