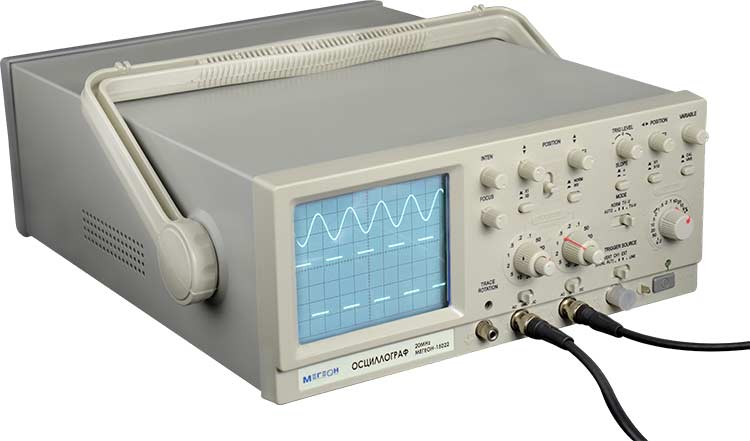

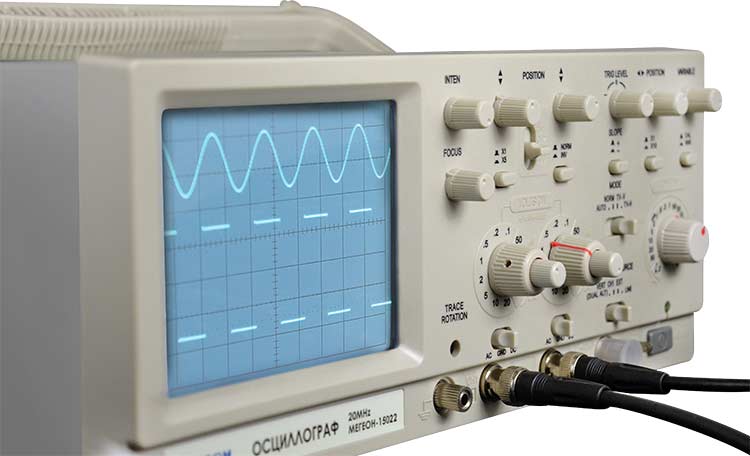

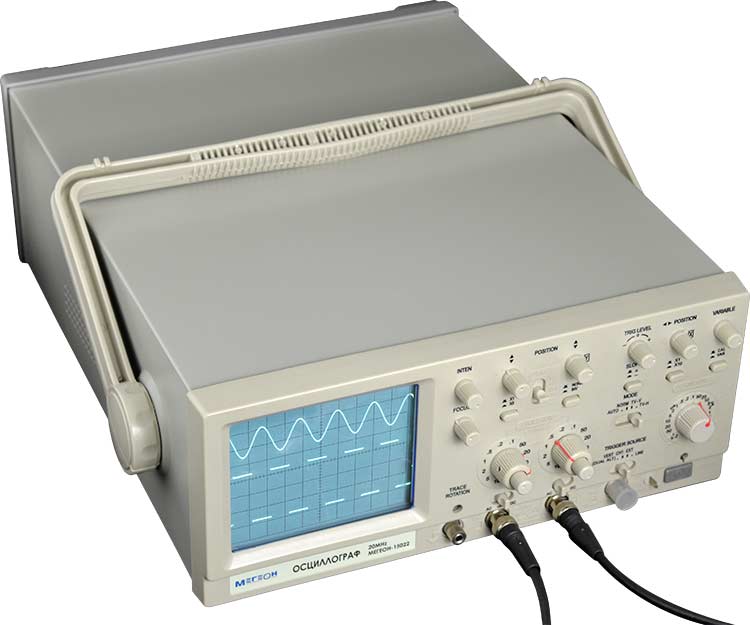

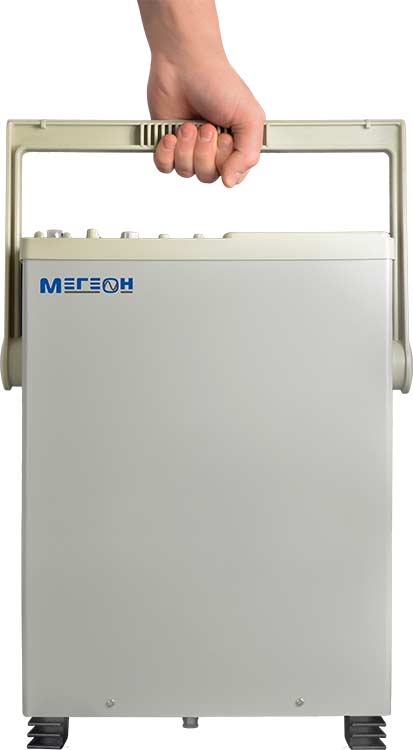

| МЕГЕОН 15022 | |
|---|---|
| Параметр | Значение |
| Чувствительность | 5 мВ/дел ... 20 В/дел, 12 ступеней с рядом 1-2-5, канал 1 оснащен переключателем чувствительности в 5 раз (до 1 мв\дел) |
| Погрешность | ±3 %, (±5 % для канала 1 при усилении х5) |
| Плавная регулировка | Перекрытие не менее чем в 2,5 раза |
| Полоса пропускания | 0...20 МГц (при включении усиления х5 в 1 канале 0...10 МГц) Вход АС : ограничивает частоту от 10 Гц. |
| Время нарастания | 5 мВ...5 В/дел: не более 17,5 нс (х5 растяжка 35 нсек), |
| Входное сопротивление и емкость | 1 МОм ± 2 % С= 25пФ±5пФ, 10:1 10MОм±5%, 16пФ±2пФ |
| Режимы работы | СН1: только канал 1. СН2: только канал 2. DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор. ADD: алгебраическое сложение каналов 1 и 2. ИНВЕРТИРОВАНИЕ - только в канале 2 |
| Частота работы коммутатора повторения | Приблизительно 250 кГц |
| Входы усилителя | АС: закрытый вход DC: открытый вход GND: Вход усилителя отключается от источника сигнала и заземляется. |
| Макс, входное напряжение | 400 В (DC + АС пик), АС: частотой не более 1 кГц |
| СН1 выход | Приблизительно 20 мВ при 50 Ом |
| Синхронизация | |
| Синхронизация | Канал 1, поочередная от канала 1 и канала 2, от сети, внешняя (канал 1 или канал 2 можно выбрать только в двухканальном режиме или режиме сложения). |
| Полярность | + /- |
| Чувствительность | 20 Гц.,.2 МГц:0,5 дел, TRIG. ALT 2 дел, ЕХТ:0,2 В 2 МГц...20 МГц: 1,5 дел, TRIG. ALT 3 дел, ЕХТ:0,8 В TV: импульсом синхронизации более чем 1 дел |
| Режимы работы синхронизации | Нормальная, Автоматическая, TV-V TV-H |
| ЕХТ вход Входное сопротивление макс, входное напряжение | Внешний вход 1 МОм, 20 пФ 400 160В (DC + АС пик), 401 АС: Частота не выше 1 кГц 402 |
| Тракт горизонтального отклонения | |
| Коэффициенты развертки | 0,2 мкс ... 2 сек/дел, 19 шагов ряд 1-2-5 + режим X-Y |
| Погрешность | ±3 %, ±5 %, при растяжке в 10 раз ±20 %, для значений 50 нсек\дел и 20 нсек\дел (при использовании растяжки) |
| Плавная регулировка | Обеспечивает перекрытие не менее чем в 2,5 раза |
| Множитель развертки | 10 раз (максимум 20 нс/дел) |
| Линейность | ±3 %, х10 ±5% (для положений 20 нс и 50 нс/дел не нормируется) |
| Изменение положения при включении Х10 | В пределах 2 дел. в центре экрана |
| Х-Y вход | |
| Чувствительность | Такая же как у канала вертикального отклонения. (вход X - СН1, вход У - СН2) |
| Полоса пропускания | DС ~ 500 кГц |
| Измерение разности фаз X-Y | Не более 3° в полосе 0 ... 50 кГц |
| Z -вход | |
| Чувствительность | 5 В (яркость свечения увеличивается при подаче отрицательного напряжения) |
| Ширина полосы | DC - 1 МГц |
| Входное сопротивление | Приблизительно 10 кОм |
| Макс, входное напряжение | 30 В (DC + АС пик), АС частота, не более 1 кГц |
| Параметры калибратора (предназначены только для калибровки делителей 1:10) | |
| Форма сигнала | Меандр положительной полярности |
| Частота | 1 кГц ±5% |
| Амплитуда | 0,5 В ±5% |
| Выходное сопротивление | Приблизительно 1 кОм |
| ЭЛТ | |
| Тип | 6-дюймовый прямоугольная с внутренней шкалой |
| Фосфор | Р31 |
| Напряжение ускорения анода | Приблизительно 2 кВ |
| Рабочая часть экрана | 8x10 дел (1 дел = 10 мм) |
| Шкала | Внутренняя |
| Поворот луча | Обеспечивается |
| Общие параметры | |
| Прибор обеспечивает свои технические характеристики в пределах норм после времени прогрева, равного: | 15 минутам |
| Параметры прибора соответствуют техническим характеристикам при питании от сети: | Напряжением 230 В ±15% Частота 50.. .60 Гц с содержанием гармоник до 5%. |
| Мощность, потребляемая прибором от сети переменного напряжения при номинальном напряжении: | не превышает 45 Вт. |
| Прибор допускает непрерывную работу в рабочих условиях эксплуатации: | в течение 8 часов. |
| Рабочая температура и влажность: | от 0 до 35° С при относительной влажности: 85% (Макс). |
| Высота над уровнем моря рабочая/транспортировка | 5000 м/15000 м |
| Габаритные размеры: | 350 х 140 х 430 мм |
| Вес: | Приблизительно 7,8 кг |
| Температура и влажность хранения: | от -20 до + 60 °С, при влажности 70 % (максимум) |
