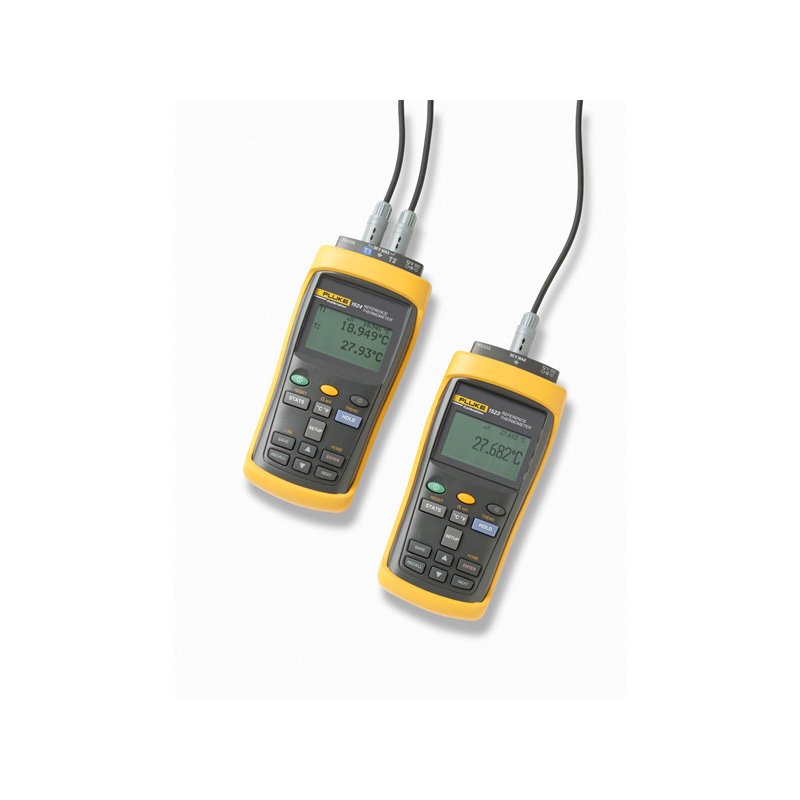

| Fluke Calibration 1524-P2-256 | |
|---|---|
| Входные каналы | 1523: 1 1524: 2 |
| Регистрация | 1523: 25 замеров со статистикой 1524: 15 000 замеров с метками времени и даты, 25 замеров со статистикой |
| Интервал выборки (нормальный) | 1 секунда |
| Интервал выборки (быстрый режим) | 0,3 секунды (подробнее см. техническое руководство) |
| Типы датчиков | ПТС, термометры сопротивления, термисторы и термопары |
| Типы термопар | C,E,J,K,L,M,N,T,U,B,R,S |
| Рабочая температура | от –10 до 60 C (наилучшая точность — от 13 до 33 C) |
| Требования к электропитанию | 3 щелочных аккумулятора размером AA |
| Размер | 96 x 200 x 47 мм |
| Масса | 0,65 кг |
| Условия окружающей среды, способствующие максимальной точности измерений | от 13 до 33 °C |
| Диапазон и точность измерения напряжения | от –10 до 75 мВ ± (0,005 % + 5 мкВ) |
| Диапазон и точность измерения сопротивления | от 0 до 400 Ом ± (0,004 % + 0,002 Ом) от 200 Ом до 50 кОм ± (0,01 % + 0,5 Ом) от 50 до 500 кОм ± (0,03 %) |
| Температурный коэффициент, напряжение (от –10 до 13 °C, от 33 до 60 °C) | ± (0,001 %/°C + 1 мкВ/°C) |
| Температурный коэффициент, сопротивление (от –10 до 13 °C, от 33 до 60 °C) | 0,0008 %/°C + 0,0004 Ом (от 0 до 400 Ом) 0,002 %/°C + 0,1 Ом (от 0 Ом до 50 кОм) 0,06 %/°C + 0,1 Ом (от 50 до 500 кОм) |
| Ток возбуждения, сопротивление | 1 мА (от 0 до 400 Ом) 10 мкА (от 0 Ом до 50 кОм) 2 мкА (от 50 до 500 кОм) |
| Погрешности эквивалентных температур, измеряемых термопарами (только показания) | |
| Тип B | ±0,85 C от 600 до 800 C ±0,68 C от 800 до 1000 C ±0,57 C от 1000 до 1800 C |
| Тип C, | ±0,32 C от 100 до 550 C ±0,71 C от 550 до 2300 C |
| Тип E | ± 0,52 C от –200 до 0 C ±0,22 C от 0 до 950 C |
| Тип J | ± 0,52 C от –200 до 0 C ±0,23 C от 0 до 1200 C |
| Тип K | ±0,61 C от –200 до 0 C ±0,24 C от 0 до 1370 C |
| Тип L | ±0,36 C от –200 до 0 C ±0,23 C от 0 до 1370 C |
| Тип M | ±0,26 C от –20 до 0 C ±0,25 C от 0 до 400 C ±0,22 C от 400 до 1400 C |
| Тип N | ±0,72 C от –200 до 0 C ±0,28 C от 0 до 1300 C |
| Тип R | ±1,09 C от –20 до 0 C ±0,97 C от 0 до 500 C ±0,49 C от 500 до 1750 C |
| Тип S | ±1,05 C от –20 до 0 C ±0,95 C от 0 до 500 C ±0,56 C от 500 до 1750 C |
| Тип T | ±0,60 C от –200 до 0 C ±0,25 C от 0 до 400 C |
| Тип U | ±0,54 C от –200 до 0 C ±0,24 C от 0 до 400 C |
| Примечание 1. Погрешности определяются внутренней компенсацией эталонного перехода. Эквивалентные погрешности для внешнего эталонного перехода см. в техническом руководстве | |
| Точность эквивалентной температуры ПТС (только показания) | |
| –100 °C | ±0,011 0 °C ±0,015 |
| 100 °C | ±0,019 |
| 200 °C | ±0,023 |
| 400 °C | ±0,031 |
| 600 °C | ±0,039 |
| Точность эквивалентной температуры термистора (только показания) | |
| 0 °C | ±0,002 |
| 25 °C | ±0,003 |
| 50 °C | ±0,006 |
| 75 °C | ±0,014 |
| 100 °C | ±0,030 |
| Погрешности измерений прибора модели 1523/24 с некоторыми из пробников (±°C) | |
| –200 °C | 5616-12: 0,014 5615-6: 0,025 5627A-12: 0,027 5610-9: н/д |
| 0 °C | 5616-12: 0,021 5615-6: 0,021 5627A-12: 0,049 5610-9: 0,009 |
| 100 °C | 5616-12: 0,027 5615-6: 0,028 5627A-12: 0,065 5610-9: 0,009 |
| 300 °C | 5616-12: 0,040 5615-6: 0,043 5627A-12: 0,103 5610-9: н/д |
| 420 °C | 5616-12: 0,050 5615-6: н/д 5627A-12: 0,130 5610-9: н/д |
| Примечание 2. | Включает в себя точность показаний, точность калибровки пробника и точность, связанную с дрейфом пробника |
