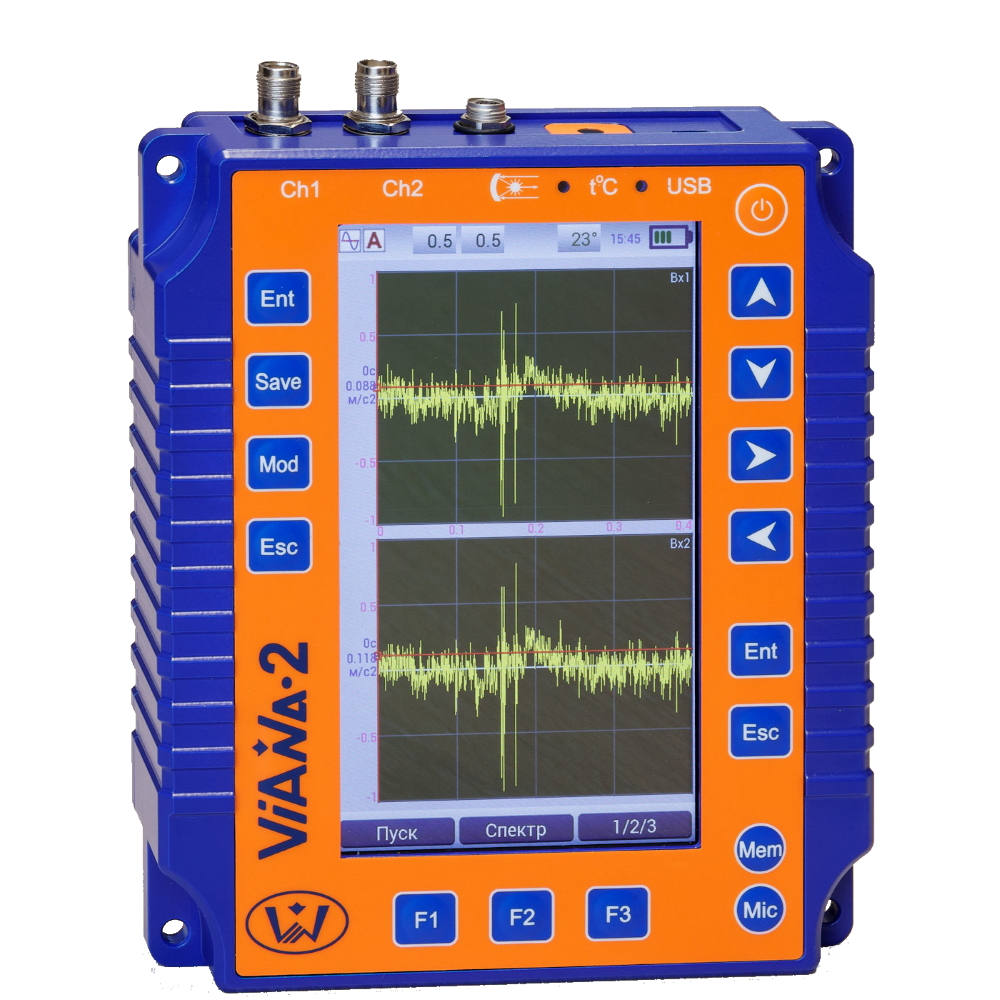

Двухканальный виброанализатор ViAna-2
Универсальный анализатор вибрации ViAna-2 предназначен для измерения и анализа вибрационных сигналов вращающегося оборудования, а также проведения балансировки роторов в собственных опорах. Прибор сконструирован для обеспечение быстрого контроля и виброналадки оборудования и совмещает в себе удобство использования при относительно низкой цене среди прибор аналогичного класса.
Особенностью данного виброанализатора является способ регистрации данных по маршруту с использованием RFID меток. Перед началом использования на каждой точке измерения приклеивается RFID метка, в которой записывается вся информация о положении точки измерения и необходимые параметры для прибора. В последующих периодических измерениях достаточно считать информацию с метки в прибор, и регистрация вибрационных сигналов произойдет с автоматически настроенными параметрами. Теперь любое измерение при отклонении от маршрута автоматически становится сделанным «по маршруту», все данные запишутся именно к той точке измерения, которой сопоставлена её RFID метка. Помимо параметров для регистрации вибрации, RFID метка также может хранить коэффициенты влияния, рассчитанные в процессе балансировки, а если используется совместимый прибор для центровки, то и параметры агрегата, необходимые для центровочных работ, что в конечном итоге снижает трудоемкость данных работ и позволяет уменьшить возможные ошибки при вводе параметров.
Кроме основных функций измерения и анализа вибрации Viana-2 также позволяет регистрировать и анализировать токовые сигналы синхронных и асинхронных электродвигателей с помощью токовых клещей, которые подключаются к разъему отметчика. Также имеется встроенный пирометр для дистанционного измерения температуры с возможностью привязки данных измерения к текущей точке и сохранению полученного результата в базе данных. Все полученные данные отображаются на большом цветном дисплее с разрешением 800х480 точек, для передачи данных на ПК можно использовать разъем USB или беспроводной интерфейс Bluetooth.
Особенности виброанализатора ViAna-2:
- Функция считывания – записи RFID меток непосредственно на точке измерения;
- Балансировка роторов в собственных опорах;
- Регистрация ультразвуковых сигналов для углубленного виброанализа;
- Число линий спектра – до 6400;
- Беспроводная передача данных по интерфейсу Bluetooth;
- Функция анализа токовых сигналов для диагностики синхронных и асинхронных электродвигателей;
- Встроенный инфракрасный пирометр для дистанционного измерения температуры;
Основные характеристики ViAna-2:
Количество каналов |
2 виброканала, 1 отметчик фазы |
Диапазон измерения: виброперемещение виброскорость виброускорение |
20 – 700 мкм 1 – 100 мм/с 1 – 100 м/с2 |
Частотный диапазон |
3 – 10000 Гц |
Аналоговое интегрирование |
двойное, одинарное |
АЦП |
16 бит |
Число линий спектра |
25600 |
Граничная частота |
10000 Гц, по выбору из списка |
Оконная функция |
Окно Хемминга |
Встроенная память |
256 Мб |
Дисплей |
цветной, 800х480, диагональ 7" |
Диапазон измерения температуры |
от -50 до 300 °С |
Диапазон измерения тока |
от 0,1 до 400 А |
Интерфейс передачи данных |
USB, Bluetooth |
Тип меток RFID |
MiFare IEC 14443-3 |
Время работы в режиме регистрации |
до 10 часов |
Размеры |
220х170х47 мм |
Вес |
около 1,8 кг |
Комплект поставки анализатора:
- Прибор Viana-2;
- Датчик вибрации 2 шт;
- Кабели к датчикам вибрации 2 шт.;
- Отметчик фазы;
- Стойка к отметчику фазы;
- Кабель к отметчику фазы;
- Токовые клещи;
- USB кабель для подключения к ПК;
- Головные телефоны (наушники);
- Зарядное устройство;
- Программное обеспечение Аврора-2000 и Атлант;
- Руководства для прибора, ПО Атлант, ПО Аврора-2000;
- Паспорт на датчики 2 шт;
- Сумка для хранения и транспортировки;
