Анализатор вибрации КВАРЦ
Анализатор вибрации КВАРЦ
Диамех

Анализатор вибрации КВАРЦ


По запросу
Количество
  • Описание

Анализатор вибрации КВАРЦ

Снят с производства



Виброанализатор КВАРЦ предназначен для измерения и анализа параметров вибрации, объединяя в себе лучшие мировые достижения в данной области. Данный прибор обладает богатым набором функций и возможностей используемых в современной измерительной аппаратуре. Использование с анализатором  программного обеспечения ДИАМАНТ-2 дает возможность решать практически большинство задач вибродиагностики, используя прибор в качестве сборщика данных

Виброанализатор позволяет использовать его и как портативный сборщик данных, при этом все данные и измерения виброанализа записываются в энергонезависимую память. Использование совместно с виброанализатором КВАРЦ расширительного модуля на 8 каналов, дает возможность получения синхронных временных или частотных характеристик разгонов и выбегов исследуемых объектов, а также каскадов спектров синхронно от 2-х до восьми каналов, а с применением 4-х, 16-ти или 64-х канальных мультиплексоров количество используемых каналов может быть увеличено соответственно до 4, 16 или 64.

Использование прибора для диагностики подшипников качения и зубчатых передач в анализаторе вибраций КВАРЦ реализованы такие функции, как эксцесс, спектр огибающей и пик-фактор.

Для измерения и анализа параметров вибрации низкооборотных машин, к примеру агрегатов ГЭС (гидрогенераторов), виброанализатор КВАРЦ может изготавливаться в низкочастотном исполнении в комплекте с низкочастотными акселерометрами РА-057 (нижний предел частоты 0,3 Гц).

Анализатор вибрации КВАРЦ также позволяет производить балансировку роторов в собственных подшипниках, используя при этом до 16-ти точек измерения в 16-ти  плоскостях коррекции.

Для работы во взрывоопасных помещениях производится специальная взрывозащищенная версия анализатора КВАРЦ, под названием ТОПАЗ-В с уровнем взрывозащиты "Повышенная надежность".

Анализатор вибрации КВАРЦ зарегистрирован в Госреестре СИ под № 18675-99



Особенности виброанализатора КВАРЦ

  • Высокий уровень универсальности
  • Возможность единовременного измерения параметров вибрации по 8 каналам
  • Обновление используемого ПО через сеть Интернет
  • Возможность программного переключения каналов ввода данных - основной, мультиплексор или 8-ми канальный блок
  • Система помощи при использовании
  • 2-х сторонняя связь с программыным обеспечением ДИАМАНТ-2
  • Самообучающий эргономичный интерфейс пользователя
  • Прочный цельноизготовленный корпус, который обеспечивает герметичность прибора
  • Возможность прямого вывода изображений экрана и текстовых протоколов на подключаемый принтер
  • Время хранения данных не ограничено
  • Использование двух процессоров - управляющего и сигнального
  • Сменные аккумуляторы типа АА с увеличенной емкостью
  • Функция энергосбережения
  • отображение уровня заряда аккумуляторов
  • Взрывозащищенная версия под маркой ТОПАЗ



Технические характеристики анализатора вибрации КВАРЦ

Частотный диапазон от 0,3...40000Гц (зависит от типа используемого датчика)
Число измерительных каналов один, (до восьми синхронных с блоком расширения. 4, 16 или 64 с применением мультиплексора)
Интегрирование Одинарное и двойное
АЦП <5%
Погрешность измерений: Программируемая
Входы Основной: для акселерометра, отметчик: для лазерного отметчика КР-020л или электромагнитного КЕ-010
Функция калибровки 12 бит
Функции обработки результатов измерений: Общий уровень, пик-фактор, амплитуда/фаза, эксцесс, форма сигналов, спектр, форма сигналов, характеристики разгона/выбега, спектры огибающих сигнала, спектры ударного возбуждения, каскады спектров, дамп временного сигнала
Усреднения: Без усреднений, пиковые, линейные, экспоненциальные
Режимы запуска: от отметчика, свободный, от сигнала
Количество линий спектра: 100 - 1600
Реальный ZOOM: Расширение частотного диапазона от двух до десяти раз
Взвешивание: Ханнинга, Прямоугольное
Длина выборки сигналов: 256 - 4096
Длина выборки дампов сигналов: 4096 - 65536
Измеряемые параметры при разгоне / выбеге: Общий уровень, эксцесс, пик-фактор, каскады спектров, амплитуда / фаза
Максимальное количество используемых точек разгона / выбега: 512
Дисплей: Низкотемпературный ЖК дисплей с подсветкой, разрешением 240x128, с изменяемой контрастностью
Питание: Аккумуляторы типа АА, 1,2А/ч, сетевой блок питания
Время работы без подзарядки до 5 часов без использования подсветки, до 8 часов в обычном режиме
Размеры прибора 255x175x75 мм
Масса прибора / комплекта: 2,5кг/7,82кг

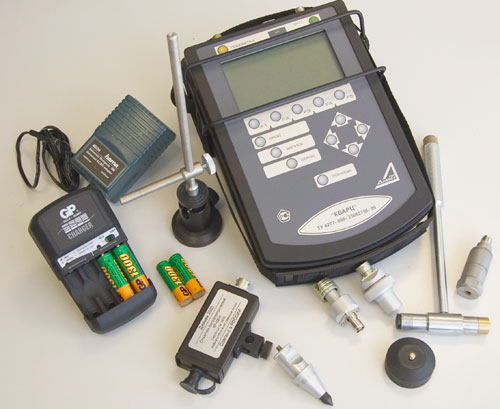

Комплект поставки виброанализатора КВАРЦ

  • Акселерометр РА-023
  • Монтажный магнит для датчика
  • Электромагнитный отметчик КЕ-010
  • Лазерный отметчик КР-20Л с магнитной стойкой в комплекте со светоотражающими метками  (100 штук)
  • Щуп для датчика
  • Переходник TNC-ОНЦ
  • Комплект запасных аккумуляторных батарей
  • Комплект кабелей (к акселерометру - 1,5 и 6 м, к лазерному отметчику - 6 м)
  • Блок питания, зарядное устройство
  • Импульсный молоток
  • Руководство по эксплуатации
  • Сумка для транспортировки

Виброанализатор Кварц
