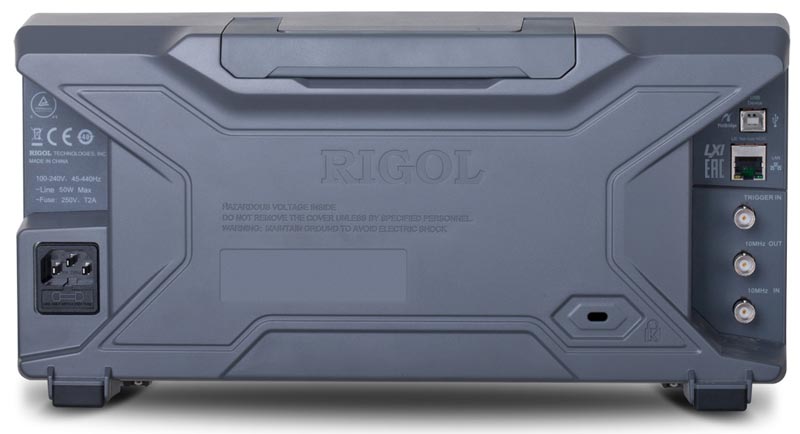

Анализатор спектра Rigol DSA875-TG
Анализатор спектра Rigol DSA875-TG
Анализатор спектра Rigol DSA875-TG
Анализатор спектра Rigol DSA875-TGАнализатор спектра Rigol DSA875-TGАнализатор спектра Rigol DSA875-TG

Анализатор спектра Rigol DSA875-TG


Госреестр №61272-15
Артикул: 70087512
Цена с НДС:
По запросу
Количество
  • Характеристики
  • Комплектация
Технические характеристики



DSA875-TG
Частота Частотный диапазон 9 кГц…7,5 ГГц
Разрешение 1 Гц
Температурная стабильность источника опорной частоты ± 5х10-7
Изменение погрешности источника опорной частоты ± 1х10-6/год
Погрешность измерения частоты Разрешение маркера:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц


Погрешность:
± (индицируемая частота ? погрешность опорной частоты + 1% ? полоса обзора + 10% ? полоса пропускания + разрешение маркера)
Полоса обзора Нулевая, 100 Гц…7,5 ГГц
Погрешность полосы обзора

± полоса обзора / (кол. точек развертки - 1)

Плотность фазовых шумов

<,-98 дБн/Гц @ 10 кГц

Полоса пропускания Полоса пропускания ПЧ (-3 дБ )

10 Гц… 1 МГц, с шагом 1-3-10

Полоса пропускания ПЧ (-6 дБ ) (опция DSA800-EMI)

200 Гц, 9 кГц, 120 кГц

Избирательность фильтров по уровням (60 дБ / 3 дБ) <,5:1

Погрешность установки полосы пропускания ПЧ <,5%

Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10

Амплитуда

Диапазон измерения уровня Уровень собственных шумов … +20 дБм
Максимальный уровень на входе (аттенюатор 30 дБ)

50 В (постоянное напряжение)
+20 дБм (100 мВт) мощность CW RF Power
+30 дБм (1 Вт) макс. опасный уровень



Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ?50, трекинг-генератор выкл., нормализован к 1Гц


без предусилителя:

9 кГц...100 кГц: <,-120 дБм
100 кГц…5 МГц: <,-135 дБм, типично -138 дБм
5МГц…3,2 ГГц: <,-140 дБм, типично -144 дБм 3,2 ГГц…6 ГГц: <,-136 дБм, типично -140 дБм
6 ГГц…7,5 ГГц: <,-131 дБм, типично -135 дБм


с предусилителем:
9 кГц...100 кГц: <,-152 дБм
100 кГц…5 МГц: <,-152 дБм, типично -155 дБм
5МГц…3,2 ГГц: <,-157 дБм, типично -161 дБм 3,2 ГГц…6 ГГц: <,-153 дБм, типично -157 дБм
6 ГГц…7,5 ГГц: <,-148 дБм, типично -152 дБм



Частотный отклик
(f?100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)

без предусилителя:
100 кГц….3,2 ГГц: <, 0,5 дБ, <,0,3 дБ типично
3,2 ГГц...7,5 ГГц: <, 0,7 дБ, <,0,3 дБ типично



с предусилителем (опция PA-DSA875):
100 кГц….3,2 ГГц: <, 0,7 дБ, <,0,3 дБ типично
3,2 ГГц...7,5 ГГц: <, 0,9 дБ, <,0,3 дБ типично

Аттенюатор

Предел ослабления:
0…30 дБ, с шагом 1 дБ

Погрешность переключения (центральная частота=50 МГц, аттенюатор = 10 дБ):
<, 0,3 дБ

Абсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ?C…30 ?C)
± 0,3 дБ
Установка опорного уровня

Диапазон:
-100 дБм…+20 дБм с шагом 1 дБ

Разрешение логарифмической шкалы 0,01 дБ , линейной - 4 цифры

Погрешность измерения
(достоверность 95%, с/ш>,20 дБ, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <,опорный уровень <,0, 10 МГц <,центральная частота <,1,5 ГГц, 20 ?C to 30 ?C)
<,0,8 дБ

Гармонические искажения 2-го порядка
(центральная частота ? 50 МГц, аттенюатор = 10 дБ, вх. уровень = -20 дБ)


SHI : +45 дБм
Интермодуляционные искажения 3-го порядка
(центральная частота ? 50 МГц, аттенюатор = 10 дБ, вх. уровень = -20 дБ)


TOI: +11 дБм , типично +15 дБм

Комбинационные искажения <,-60 дБн
Собственные комбинационные помехи
(вх. терминатор 50 Ом, аттенюатор = 0 дБ)
<,-90 дБм, <,-100 дБм, типично
Логарифмическая шкала 1 дБ…200 дБ
Линейная шкала 0 до опорного уровня
Количество точек 601
Количество графиков 3 + основной
Тип детектора Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average
Quasi-peak (DSA800-EMI)


Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка
Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Развертка Диапазон 1 мс… 1500 с (нулевой обзор)
20 мкс …7500 с (100 Гц ? полоса обзора ? 7,5 ГГц)
запуск: непрерывный, однократный



Предусилитель

Усиление (100 кГц...7,5 ГГц)

17 дБ (номинальное)

Вход ВЧ вход

Соединитель N-типа (female) , 50 Ом,

Другие входы / выходы

Выход источника сигнала
Импеданс 50 Ом
Соединитель типа N (female)

Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
Соединитель типа BNC (female)
Вход 10 МГц: уровень 0 дБм…10 дБм
Выход 10 МГц: уровень +3 дБм…10 дБм, +8 дБм типично
Импеданс вх/вых опорного генератора 50 Ом
Импеданс входа внешнего запуска 1 кОм
Уровень запуска: 5 В TTL уровень





USB Host 2,0
USB Device 2,0

Запуск Источник запуска свободный, видео, внешний

Внешний запуск

5 В TTL уровень

Трекинг-генератор

Частотный диапазон 100 кГц...7,5 ГГц
Выходной уровень -40 дБм...0 дБм, шаг 1 дБ
Общие данные Дисплей

Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8”, 65536 цветов

Поддержка принтера

Протокол PictBridge

Удаленное управление

USB TMC
LAN интерфейс 10/100 Base-T, RJ-45
LXI Class C
IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488,2


Напряжение питания

Входное напряжение: AC 100 В… 240 В / 45 Гц… 440 Гц

Потребляемая мощность 35 Вт, типично,
50 Вт, масимально
Габаритные размеры 361,6 x 178,8 х 128 мм
Масса

4,55 кг

Внутренняя память данных

Flash Disk (встроенный)

Рабочая температура

0 ?C …50 ?C

  • Кабель питания
  • Краткое руководство по эксплуатации
  • Адаптер USB-GPIB
  • Комплект аксессуаров DSA Utility Kit
  • Опция расширенных измерений DSA800-AMK
  • Опция для ЭМИ измерений DSA800-EMI
  • Комплект для монтажа в стойку DSA800-RMSA
  • Зонд ближнего поля NFP-3
  • Программное обеспечение Ultra Spectrum



Вы можете купить Анализатор спектра Rigol DSA875-TG уточнить характеристики, актуальную стоимость или подобрать аналоги отправив заявку на info@setrix.ru или позвонить по телефонам в разделе "Контакты".
