Искробезопасный акселерометр серии АС905
Снят с производства, новая модель - АС915
Выход разъем/интегрированный кабель, 100 мВ/g, маркировка взрывозащиты ExiaIICT3
Варианты изготовления датчиков
|
AC905-1A |
2-х контактный разъем |
|

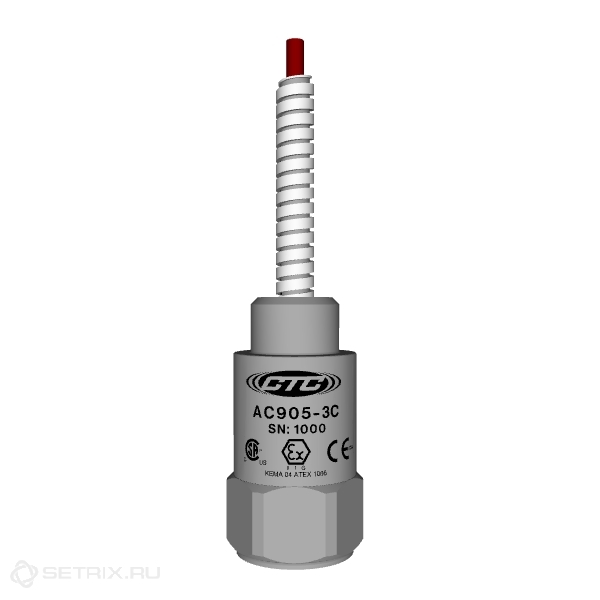

AC905-3C |
Интегрированный бронированный кабель |
|

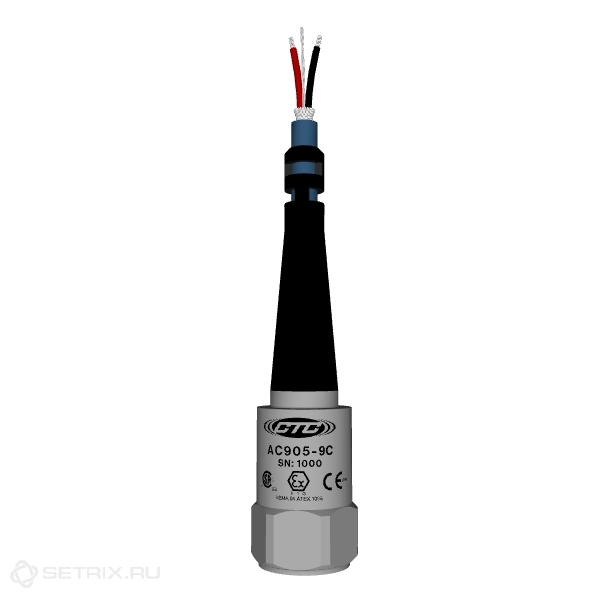

AC905-9C |
Интегрированный кабель |
Технические характеристики акселерометра:
|
|
Англ. |
Метрическая |
|
Обозначение |
AC905 |
M/ AC905 |
|
Чувствительность (± 10%) |
100 mV/g |
|
|
Диапазон воспроизводимых частот (± 3 дБ) |
30-900,000 CPM |
0,5-15000 Гц |
|
Частотный диапазон (± 10%) |
60-600,000 CPM |
1,0-10000 Гц |
|
динамический диапазон |
± 50 g, peak |
|
|
Электрические характеристики |
||
|
Время настройки |
< 3 секунд |
|
|
Источник питания (IEPE) |
18-28 VDC |
|
|
Потребляемый ток |
2-10 mA |
|
|
Спектральный шум при 10 Гц |
6,5 µg/√Hz |
|
|
Спектральный шум при 100 Гц |
2 µg/√Hz |
|
|
Спектральный шум при 1000 Гц |
1,8 µg/√Hz |
|
|
Выходное сопротивление |
<100 Ом*м |
|
|
Смещение выходного напряжения |
10-14 VDC |
|
|
Сопротивление изоляции |
>10^8 Ом*м |
|
|
Рабочая окружающая среда |
||
|
Температурный диапазон |
-58 to 250°F |
от -54 до 125°C |
|
Исполнение корпуса |
IP68 |
|
|
Физические характеристики |
||
|
чувствительный элемент |
PZT Ceramic |
|
|
Вес |
3,2 oz |
90 grams |
|
Материал корпуса |
Нержавеющая сталь 316L |
|
|
Монтажное отверстие (резьба) |
1/4-28 |
|
|
Разъем (без интегрированного кабеля) |
2 Pin MIL-C-5015 (для AC905-1A) Бронированный кабель (для AC905-3C) Полиуретановый кабель (для AC905-9C) |
|
|
резонансная частота |
1,380,000 CPM |
23000 Hz |
|
Монтажная шпилька |
1/4-28 Stud |
M6x1 адаптер |
