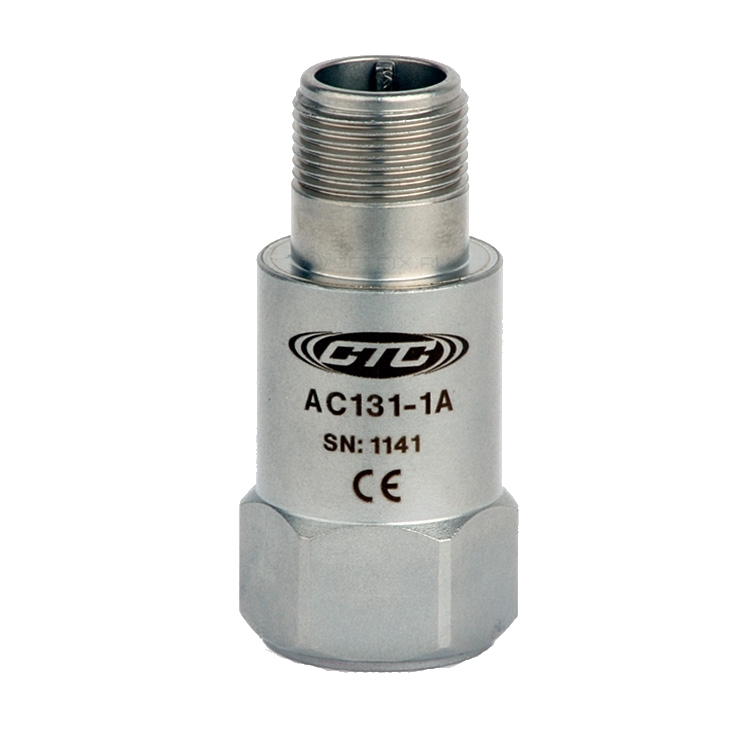

Акселерометр AC131
Выход разъем/интегрированный кабель, 10 мВ/g, ± 500 g, 1 - 15000 Гц
Варианты изготовления датчиков
|
AC131-1A |
2-х контактный разъем |
|
AC131-2C |
Интегрированный кабель |
|
AC131-3C |
Интегрированный бронированный кабель |
|
AC131-6C |
Бронированный кабель большего сечения (диаметр 5мм) |
Технические характеристики:
|
|
Англ. |
Метрическая |
|
Обозначение |
AC131 |
M/AC131 |
|
Чувствительность (± 10%) |
10 мВ/g |
|
|
Диапазон воспроизводимых частот (± 3 дБ) |
60-900,000 CPM |
1-15000 Гц |
|
Частотный диапазон (± 10%) |
120-360,000 CPM |
2-6000 Гц |
|
динамический диапазон |
± 50 g, peak |
|
|
Электрические характеристики |
||
|
Установочное время |
<2 секунд |
|
|
Источник питания (IEPE) |
18-30 VDC |
|
|
Потребляемый ток |
2-10 mA |
|
|
Спектральный шум при 10 Гц |
300 µg/√Hz |
|
|
Спектральный шум при 100 Гц |
30 µg/√Hz |
|
|
Спектральный шум при 1000 Гц |
6 µg/√Hz |
|
|
Выходное сопротивление |
<100 Ом*м |
|
|
Смещение выходного напряжения |
10-14 VDC |
|
|
Сопротивление изоляции |
>10^8 Ом*м |
|
|
Условия окружающей среды |
||
|
Температурный диапазон |
-58 to 250°F |
-50 to 121°C |
|
Исполнение корпуса |
IP68 |
|
|
Глубина погружения (AC102-2C/3C) |
200 ft. |
60 m |
|
Физические характеристики |
||
|
чувствительный элемент |
PZT Ceramic |
|
|
Вес |
3.2 oz |
90 грамм |
|
Материал корпуса |
Нержавеющая сталь 316L |
|
|
Монтажное отверстие (резьба) |
1/4-28 |
|
|
Разъем (без интегрированного кабеля) |
2 Pin MIL-C-5015 |
|
|
резонансная частота |
1,380,000 CPM |
23000 Гц |
|
Монтажная шпилька |
1/4-28 Stud |
M6x1 шпилька |
