Акселерометр AC104
Выход разъем/интегрированный кабель, 100 мВ/g
Варианты изготовления датчиков
|

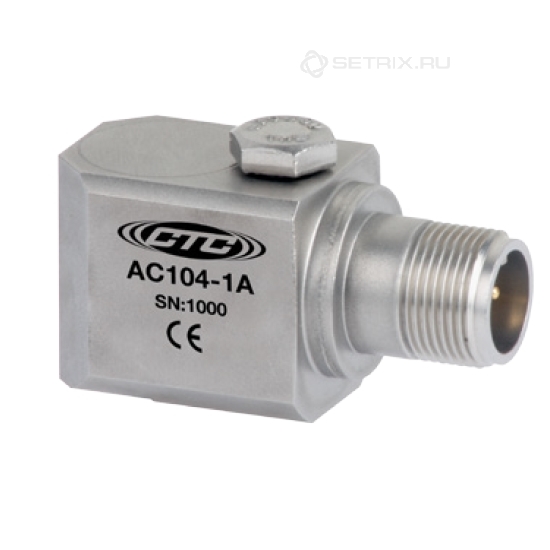

AC104-1A |
2-х контактный разъем |
|
AC104-2C |
Интегрированный кабель |
|
AC104-3C |
Интегрированный бронированный кабель |
|
AC104-6C |
Бронированный кабель большего сечения (диаметр 5мм) |
Технические характеристики:
|
|
Стандартная |
Метрическая |
|
Обозначение |
AC104 |
M/AC104 |
|
Чувствительность (± 10%) |
100 mV/g |
|
|
Диапазон воспроизводимых частот (± 3 дБ) |
30-600,000 CPM |
0,5-10000 Гц |
|
Частотный диапазон (± 10%) |
120-420,000 CPM |
2,0-7000 Гц |
|
динамический диапазон |
± 50 g, peak |
|
|
Электрические характеристики |
||
|
Время настройки |
<2.5 секунд |
|
|
Источник питания (IEPE) |
18-30 VDC |
|
|
Потребляемый ток |
2-10 mA |
|
|
Спектральный шум при 10 Гц |
14 µg/√Hz |
|
|
Спектральный шум при 100 Гц |
2.3 µg/√Hz |
|
|
Спектральный шум при 1000 Гц |
2 µg/√Hz |
|
|
Выходное сопротивление |
<100 Ом*м |
|
|
Смещение выходного напряжения |
10-14 VDC |
|
|
Сопротивление изоляции |
>10^8 Ом*м |
|
|
Условия окружающей среды |
||
|
Температурный диапазон |
-58 to 250°F |
-50 to 121°C |
|
Исполнение корпуса |
IP68 |
|
|
Максимальная длина кабеля (AC102-2C/3C) |
200 ft. |
60 m |
|
Физические характеристики |
||
|
чувствительный элемент |
PZT Ceramic |
|
|
Вес |
5.1 oz |
145 грамм |
|
Материал корпуса |
Нержавеющая сталь 316L |
|
|
Монтажное отверстие (резьба) |
1/4-28 |
|
|
Разъем (без интегрированного кабеля) |
2 Pin MIL-C-5015 |
|
|
резонансная частота |
1,320,000 CPM |
22000 Hz |
|
Монтажная шпилька |
1/4-28 Stud |
M6x1 адаптер |
